Retén TB

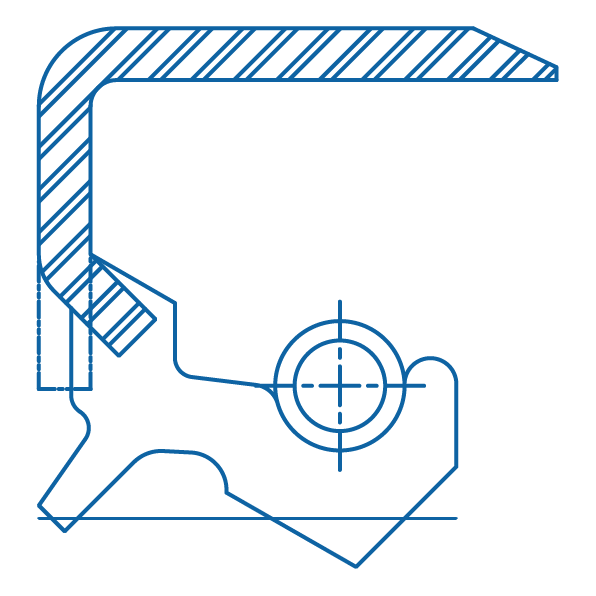

El perfil TB es un retén radial, para sellado de eje, compuesto por una sola jaula de metal externa, un labio primario obturador con muelle integrado y un labio guardapolvo que actúa de protector contra la acumulación de suciedad desde el exterior.
CARACTERÍSTICAS
Rigidez radial superior, especialmente para diámetros grandes.
Buena estabilidad cuando se ensambla, para prevenir el efecto rebote.
Sellado para fluidos de baja y alta viscosidad.
Diseño moderno de labio de sellado primario para obtener fuerzas radiales bajas.
Protección contra contaminantes aéreos no deseados.
Consulte nuestra guía de instalación de retenes para realizar una correcta instalación del retén.
| ø | ºC | bar | m/s |
|---|---|---|---|
|
10-790 mm |
-55ºC/225ºC |
≤0.3 bar |
≤10 m/s |
MATERIALES
Elastómero
NBR 70-75 Shore A
FKM 75-80 Shore A
VMQ 70-75 Shore A
ACM 70-75 Shore A
EPDM 70-75 Shore A
HNBR 70-75 Shore A
Caja Metálica
AISI 1060-90 - AISI 304 - AISI 316
Muelle
AISI 1060-90 - AISI 302 - AISI 304 - AISI 316
| DIN 3761 BS |
|---|
|
CORTECO – B1SL |
|
SIMRIT – B1USL |
|
TRELLEBORG – TRD |
|
STEFA – BC |
|
PAULSTRA – EEL |
TOLERANCIAS PARA EL DIÁMETRO EXTERIOR DEL RETÉN
| Diámetro del alojamiento | Jaula de metal | Revestimiento elastomérico | Encaje |
|---|---|---|---|
| ≤50.0 | +0.10 / +0.20 | +0.15 / +0.30 | +0.20 / +0.40 |
| <50.0 ≤80.0 | +0.13 / +0.23 | +0.20 / +0.35 | +0.25 / +0.45 |
| <80.0 ≤120.0 | +0.15 / +0.25 | +0.20 / +0.35 | +0.25 / +0.45 |
| <120.0 ≤180.0 | +0.18 / +0.28 | +0.25 / +0.45 | +0.30 / +0.55 |
| <180.0 ≤300.0 | +0.20 / +0.30 | +0.25 / +0.45 | +0.30 / +0.55 |
| <300.0≤500.0 | +0.23 / +0.35 | +0.30 / +0.55 | +0.35 / +0.65 |
| <500.0 ≤630.0 | +0.23 / +0.35 | +0.35 / +0.65 | +0.40 / +0.75 |
TOLERANCIA PARA EL DIÁMETRO INTERIOR DEL RETÉN
El diámetro interior del labio de sellado es siempre menor que el diámetro del eje. Dependiendo del diámetro del eje, el diámetro del labio de sellado es generalmente menor, entre 0,8 y 3,5mm.
