Retén TBC

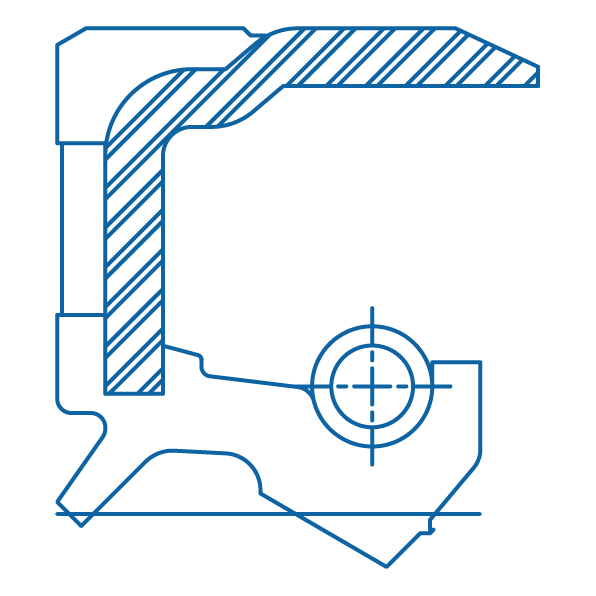

El perfil TBC es un retén radial, para sellado de eje, compuesto de una sola jaula de metal externa con una capa de goma que cubre la mitad del exterior de la jaula, un labio primario obturador con muelle y un labio guardapolvo adicional.
CARACTERÍSTICAS
Rigidez radial superior, especialmente para diámetros grandes.
Buena estabilidad cuando se ensambla, para prevenir el efecto rebote.
Buen sellado estático.
Buena compensación de expansión térmica.
Buena transferencia de calor.
Sellado para fluidos de baja y alta viscosidad.
Labio de sellado primario moderno con fuerzas radiales bajas.
Labio guardapolvo para prevenir contaminantes aéreos no deseados.
Diseño que proporciona un ajuste a presión de metal con metal y la capacidad de contrarrestar las carcasas rugosas o desgastadas.
Consulte nuestra guía de instalación de retenes para realizar una correcta instalación del retén.
| ø | ºC | bar | m/s |
|---|---|---|---|
|
20-500 mm |
-55ºC/225ºC |
≤0.3 bar |
≤10 m/s |
MATERIALES
Elastómero
NBR 70-75 Shore A
FKM 75-80 Shore A
VMQ 70-75 Shore A
ACM 70-75 Shore A
EPDM 70-75 Shore A
HNBR 70-75 Shore A
Caja Metálica
AISI 1060-90 - AISI 304 - AISI 316
Muelle
AISI 1060-90 - AISI 302 - AISI 304 - AISI 316
| SPECIAL |
|---|
|
TRELLEBORG – TRD_A |
|
STEFA – 1B/CC |
|
CORTECO – BIBASL |
|
SOG – 214 |
TOLERANCIAS PARA EL DIÁMETRO EXTERIOR DEL RETÉN
| Diámetro del alojamiento | Jaula de metal | Revestimiento elastomérico | Encaje |
|---|---|---|---|
| ≤50.0 | +0.10 / +0.20 | +0.15 / +0.30 | +0.20 / +0.40 |
| <50.0 ≤80.0 | +0.13 / +0.23 | +0.20 / +0.35 | +0.25 / +0.45 |
| <80.0 ≤120.0 | +0.15 / +0.25 | +0.20 / +0.35 | +0.25 / +0.45 |
| <120.0 ≤180.0 | +0.18 / +0.28 | +0.25 / +0.45 | +0.30 / +0.55 |
| <180.0 ≤300.0 | +0.20 / +0.30 | +0.25 / +0.45 | +0.30 / +0.55 |
| <300.0≤500.0 | +0.23 / +0.35 | +0.30 / +0.55 | +0.35 / +0.65 |
| <500.0 ≤630.0 | +0.23 / +0.35 | +0.35 / +0.65 | +0.40 / +0.75 |
TOLERANCIA PARA EL DIÁMETRO INTERIOR DEL RETÉN
El diámetro interior del labio de sellado es siempre menor que el diámetro del eje. Dependiendo del diámetro del eje, el diámetro del labio de sellado es generalmente menor, entre 0,8 y 3,5mm.
