Retén TM

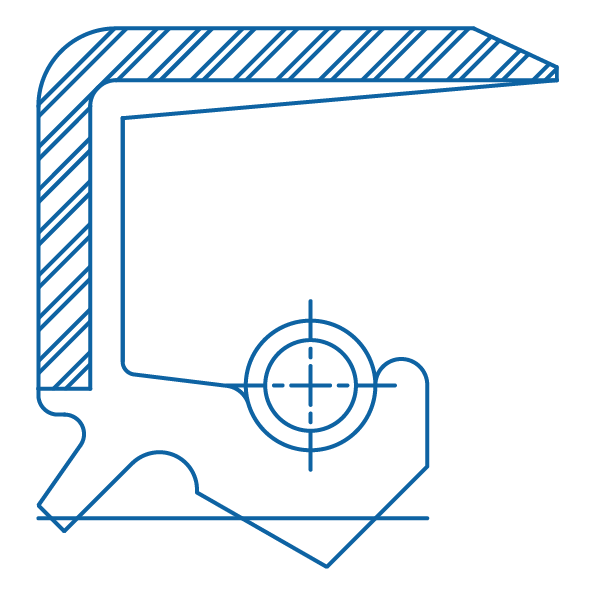

El perfil TM es un retén radial para sellado de eje compuesto de una sola jaula metálica externa con un revestimiento interno de goma, un labio primario de estanqueidad con muelle integrado y un labio anticontaminación adicional.
CARACTERÍSTICAS
Buena rigidez radial, particularmente para grandes diámetros.
Buena estabilidad cuando se ensambla, para prevenir el efecto rebote.
Sellado para fluidos de baja y alta viscosidad.
Labio de sellado primario moderno con fuerzas radiales bajas.
Consulte nuestra guía de instalación de retenes para realizar una correcta instalación del retén.
| ø | ºC | bar | m/s |
|---|---|---|---|
|
10-790 mm |
-55ºC/225ºC |
≤0.3 bar |
≤10 m/s |
MATERIALES
Elastómero
NBR 70-75 Shore A
FKM 75-80 Shore A
VMQ 70-75 Shore A
ACM 70-75 Shore A
EPDM 70-75 Shore A
HNBR 70-75 Shore A
Caja Metálica
AISI 1060-90 - AISI 304 - AISI 316
Muelle
AISI 1060-90 - AISI 302 - AISI 304 - AISI 316
| SPECIAL |
|---|
|
SIMRIT – B1SL |
|
TRELLEBORG – BC |
TOLERANCIAS PARA EL DIÁMETRO EXTERIOR DEL RETÉN
| Diámetro del alojamiento | Jaula de metal | Revestimiento elastomérico | Encaje |
|---|---|---|---|
| ≤50.0 | +0.10 / +0.20 | +0.15 / +0.30 | +0.20 / +0.40 |
| <50.0 ≤80.0 | +0.13 / +0.23 | +0.20 / +0.35 | +0.25 / +0.45 |
| <80.0 ≤120.0 | +0.15 / +0.25 | +0.20 / +0.35 | +0.25 / +0.45 |
| <120.0 ≤180.0 | +0.18 / +0.28 | +0.25 / +0.45 | +0.30 / +0.55 |
| <180.0 ≤300.0 | +0.20 / +0.30 | +0.25 / +0.45 | +0.30 / +0.55 |
| <300.0≤500.0 | +0.23 / +0.35 | +0.30 / +0.55 | +0.35 / +0.65 |
| <500.0 ≤630.0 | +0.23 / +0.35 | +0.35 / +0.65 | +0.40 / +0.75 |
TOLERANCIA PARA EL DIÁMETRO INTERIOR DEL RETÉN
El diámetro interior del labio de sellado es siempre menor que el diámetro del eje. Dependiendo del diámetro del eje, el diámetro del labio de sellado es generalmente menor, entre 0,8 y 3,5mm.
