Bague d’étanchéité O5L

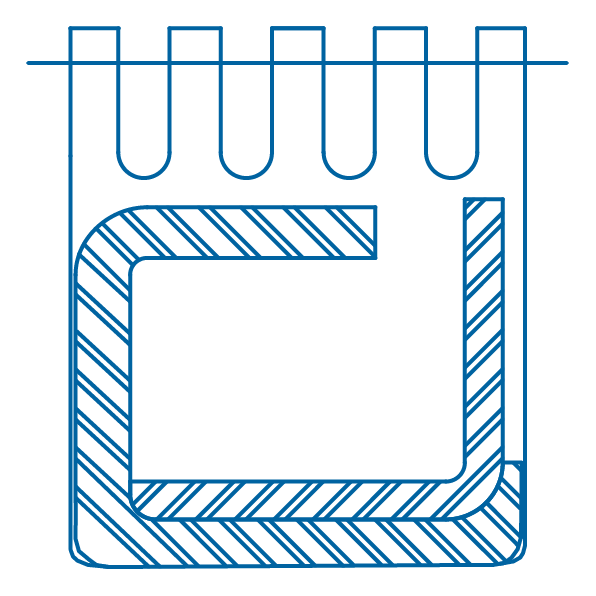

Le profil O5L est un joint radial avec une armature métallique renforcée, un intérieur massif rempli d’élastomère, et cinq lèvres plates assurant une étanchéité inversée. Adapté aux applications en environnements très sales.
CARACTÉRISTIQUES
- Bonne étanchéité statique.
- Compensation des différentes dilatations thermiques.
- Une plus grande rugosité de la surface de l’alésage est tolérée.
- Étanchéité pour fluides à haute viscosité
Cinq lèvres plates pour éviter les contaminants indésirables
Consultez notre guide d'installation des joints d'étanchéité pour effectuer une installation correcte du joint d’étanchéité.
| ø | ºC | bar | m/s |
|---|---|---|---|
|
15-790 mm |
-40ºC + 200ºC |
≤ 0.3 bar |
≤ 10 m/s |
MATÉRIAUX
Élastomère
NBR 70-75 Shore A
FKM 75-80 Shore A
VMQ 70-75 Shore A
ACM 70-75 Shore A
EPDM 70-75 Shore A
HNBR 70-75 Shore A
Armature métallique
AISI 1060-90 - AISI 304 - AISI 316
Tolérances pour le diamètre extérieur du joint d'étanchéité
| Diamètre du boîtier | Armature métallique | Revêtement élastomère | Ajustement |
|---|---|---|---|
| ≤50.0 | +0.10 / +0.20 | +0.15 / +0.30 | +0.20 / +0.40 |
| <50.0 ≤80.0 | +0.13 / +0.23 | +0.20 / +0.35 | +0.25 / +0.45 |
| <80.0 ≤120.0 | +0.15 / +0.25 | +0.20 / +0.35 | +0.25 / +0.45 |
| <120.0 ≤180.0 | +0.18 / +0.28 | +0.25 / +0.45 | +0.30 / +0.55 |
| <180.0 ≤300.0 | +0.20 / +0.30 | +0.25 / +0.45 | +0.30 / +0.55 |
| <300.0≤500.0 | +0.23 / +0.35 | +0.30 / +0.55 | +0.35 / +0.65 |
| <500.0 ≤630.0 | +0.23 / +0.35 | +0.35 / +0.65 | +0.40 / +0.75 |
Tolérance pour le diamètre intérieur du joint d'étanchéité
Le diamètre intérieur de la lèvre d’étanchéité est toujours inférieur au diamètre de l’arbre. En fonction du diamètre de l’arbre, le diamètre de la lèvre d’étanchéité est généralement inférieur de 0,8 à 3,5 mm.
