Bague d’étanchéité OKG

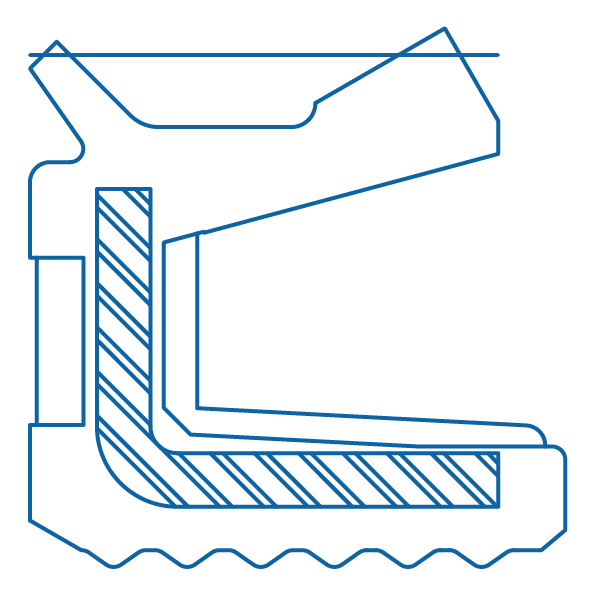

Le profil OKG est un joint avec lèvre pare-poussière et étanchéité inversée, constitué d’une armature métallique simple avec un revêtement en élastomère, une lèvre d’étanchéité primaire sans ressort et une lèvre pare-poussière supplémentaire. Destiné à l’étanchéité des boîtes rotatives. Il dispose d’un striage intérieur pour faciliter le montage.
CARACTÉRISTIQUES
- Très bonne étanchéité statique.
- Bonne compensation des différentes dilatations thermiques
- Une plus grande rugosité de la surface de l’alésage est tolérée.
- Risque de corrosion réduit.
- Étanchéité pour fluides à haute viscosité
- Lèvre d'étanchéité principale générant de faibles niveaux de friction et de chaleur.
- Protection contre les contaminants aériens indésirables.
Intérieur strié pour faciliter le montage
Consultez notre guide d'installation des joints d'étanchéité pour effectuer une installation correcte du joint d’étanchéité.
| ø | ºC | bar | m/s |
|---|---|---|---|
|
15-790 mm |
-40ºC + 200ºC |
≤ 0.3 bar |
≤ 10 m/s |
MATÉRIAUX
Élastomère
NBR 70-75 Shore A
FKM 75-80 Shore A
VMQ 70-75 Shore A
ACM 70-75 Shore A
EPDM 70-75 Shore A
HNBR 70-75 Shore A
Armature métallique
AISI 1060-90 - AISI 304 - AISI 316
Tolérances pour le diamètre extérieur du joint d'étanchéité
| Diamètre du boîtier | Armature métallique | Revêtement élastomère | Ajustement |
|---|---|---|---|
| ≤50.0 | +0.10 / +0.20 | +0.15 / +0.30 | +0.20 / +0.40 |
| <50.0 ≤80.0 | +0.13 / +0.23 | +0.20 / +0.35 | +0.25 / +0.45 |
| <80.0 ≤120.0 | +0.15 / +0.25 | +0.20 / +0.35 | +0.25 / +0.45 |
| <120.0 ≤180.0 | +0.18 / +0.28 | +0.25 / +0.45 | +0.30 / +0.55 |
| <180.0 ≤300.0 | +0.20 / +0.30 | +0.25 / +0.45 | +0.30 / +0.55 |
| <300.0≤500.0 | +0.23 / +0.35 | +0.30 / +0.55 | +0.35 / +0.65 |
| <500.0 ≤630.0 | +0.23 / +0.35 | +0.35 / +0.65 | +0.40 / +0.75 |
Tolérance pour le diamètre intérieur du joint d'étanchéité
Le diamètre intérieur de la lèvre d’étanchéité est toujours inférieur au diamètre de l’arbre. En fonction du diamètre de l’arbre, le diamètre de la lèvre d’étanchéité est généralement inférieur de 0,8 à 3,5 mm.
