Bague d’étanchéité OSA

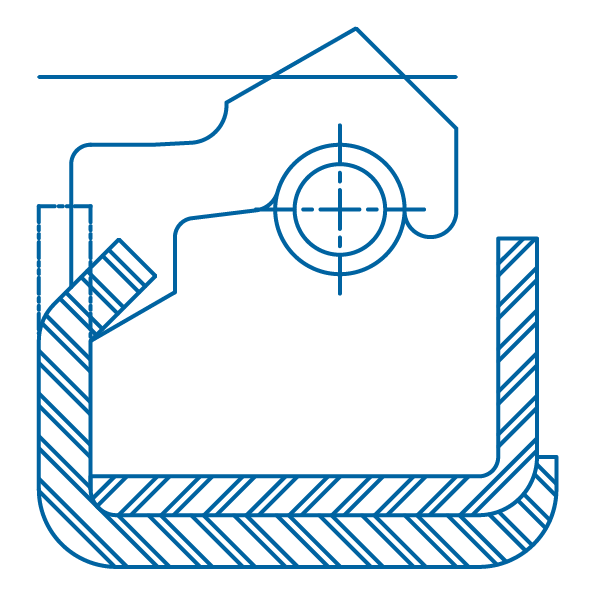

Le profil OSA est un joint avec extérieur métallique renforcé, à lèvre simple et étanchéité inversée. La lèvre assurant la fonction d’étanchéité est placée à l’extérieur, avec le ressort intégré.
CARACTÉRISTIQUES
- Excellente rigidité radiale, notamment pour les grands diamètres
- Très bonne stabilité une fois monté, évitant l’effet de rebond
- Étanchéité pour fluides à basse et haute viscosité
- Lèvres d’étanchéité primaires modernes avec des forces radiales faibles.
Consultez notre guide d'installation des joints d'étanchéité pour effectuer une installation correcte du joint d’étanchéité.
| ø | ºC | bar | m/s |
|---|---|---|---|
|
15-790 mm |
-40ºC + 200ºC |
≤ 0.3 bar |
≤ 10 m/s |
MATÉRIAUX
Élastomère
NBR 70-75 Shore A
FKM 75-80 Shore A
VMQ 70-75 Shore A
ACM 70-75 Shore A
EPDM 70-75 Shore A
HNBR 70-75 Shore A
Armature métallique
AISI 1060-90 - AISI 304 - AISI 316
Ressort
AISI 1060-90 - AISI 302 - AISI 304 - AISI 316
Tolérances pour le diamètre extérieur du joint d'étanchéité
| Diamètre du boîtier | Armature métallique | Revêtement élastomère | Ajustement |
|---|---|---|---|
| ≤50.0 | +0.10 / +0.20 | +0.15 / +0.30 | +0.20 / +0.40 |
| <50.0 ≤80.0 | +0.13 / +0.23 | +0.20 / +0.35 | +0.25 / +0.45 |
| <80.0 ≤120.0 | +0.15 / +0.25 | +0.20 / +0.35 | +0.25 / +0.45 |
| <120.0 ≤180.0 | +0.18 / +0.28 | +0.25 / +0.45 | +0.30 / +0.55 |
| <180.0 ≤300.0 | +0.20 / +0.30 | +0.25 / +0.45 | +0.30 / +0.55 |
| <300.0≤500.0 | +0.23 / +0.35 | +0.30 / +0.55 | +0.35 / +0.65 |
| <500.0 ≤630.0 | +0.23 / +0.35 | +0.35 / +0.65 | +0.40 / +0.75 |
Tolérance pour le diamètre intérieur du joint d'étanchéité
Le diamètre intérieur de la lèvre d’étanchéité est toujours inférieur au diamètre de l’arbre. En fonction du diamètre de l’arbre, le diamètre de la lèvre d’étanchéité est généralement inférieur de 0,8 à 3,5 mm.
