Bague d’étanchéité OSC

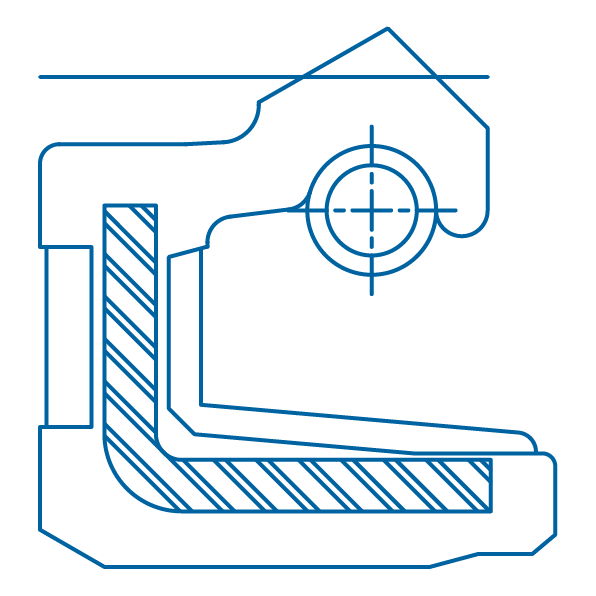

Le profil OSC est un joint à lèvre simple, composé d’une armature métallique avec un revêtement en caoutchouc, et d’une étanchéité inversée. La lèvre assurant la fonction d’étanchéité est placée à l’extérieur, avec le ressort intégré.
CARACTÉRISTIQUES
- Très bonne étanchéité statique.
- Excellente compensation de la dilatation thermique.
- Permet une plus grande rugosité de l’arbre
- Risque de corrosion réduit.
- Étanchéité pour fluides à basse et haute viscosité
- Lèvre d’étanchéité primaire moderne avec des forces radiales réduites
Consultez notre guide d'installation des joints d'étanchéité pour effectuer une installation correcte du joint d’étanchéité.
| ø | ºC | bar | m/s |
|---|---|---|---|
|
15-790 mm |
-40ºC + 200ºC |
≤ 0.3 bar |
≤ 10 m/s |
MATÉRIAUX
Élastomère
NBR 70-75 Shore A
FKM 75-80 Shore A
VMQ 70-75 Shore A
ACM 70-75 Shore A
EPDM 70-75 Shore A
HNBR 70-75 Shore A
Armature métallique
AISI 1060-90 - AISI 304 - AISI 316
Ressort
AISI 1060-90 - AISI 302 - AISI 304 - AISI 316
Tolérances pour le diamètre extérieur du joint d'étanchéité
| Diamètre du boîtier | Armature métallique | Revêtement élastomère | Ajustement |
|---|---|---|---|
| ≤50.0 | +0.10 / +0.20 | +0.15 / +0.30 | +0.20 / +0.40 |
| <50.0 ≤80.0 | +0.13 / +0.23 | +0.20 / +0.35 | +0.25 / +0.45 |
| <80.0 ≤120.0 | +0.15 / +0.25 | +0.20 / +0.35 | +0.25 / +0.45 |
| <120.0 ≤180.0 | +0.18 / +0.28 | +0.25 / +0.45 | +0.30 / +0.55 |
| <180.0 ≤300.0 | +0.20 / +0.30 | +0.25 / +0.45 | +0.30 / +0.55 |
| <300.0≤500.0 | +0.23 / +0.35 | +0.30 / +0.55 | +0.35 / +0.65 |
| <500.0 ≤630.0 | +0.23 / +0.35 | +0.35 / +0.65 | +0.40 / +0.75 |
Tolérance pour le diamètre intérieur du joint d'étanchéité
Le diamètre intérieur de la lèvre d’étanchéité est toujours inférieur au diamètre de l’arbre. En fonction du diamètre de l’arbre, le diamètre de la lèvre d’étanchéité est généralement inférieur de 0,8 à 3,5 mm.
