Bagues d’étanchéité type CS

Les joints d’étanchéité DIN 3761 de type CS combinent les caractéristiques principales du type C (structure métallique rigide) avec une lèvre pare-poussière supplémentaire, assurant ainsi une double fonction d’étanchéité : une barrière interne contre les fuites de lubrifiants et une barrière externe contre l’intrusion de particules, de poussière ou d’humidité. Cette conception en fait une solution robuste pour les environnements industriels exposés aux contaminants. Ils sont couramment utilisés dans les moteurs industriels, boîtes de vitesses, pompes, ainsi que dans les machines agricoles ou de construction, où la résistance mécanique et la protection contre les agents extérieurs sont des exigences essentielles.

Sa structure entièrement métallique garantit une grande stabilité dimensionnelle, permettant une installation dans des logements à haute précision géométrique et à finitions superficielles fines, typiques des machines de précision ou des applications industrielles critiques. Grâce à sa rigidité, le type CS est idéal pour des conditions de fonctionnement impliquant des vitesses de rotation élevées, des pressions modérées ou des températures élevées, dans lesquelles les joints avec revêtement en élastomère pourraient ne pas offrir la même durabilité de performance à long terme.

La lèvre pare-poussière supplémentaire, sans ressort, agit comme première barrière de protection, tandis que la lèvre principale, avec ressort, assure une pression de contact constante sur l’arbre, permettant de retenir efficacement les lubrifiants tels que les huiles ou les graisses. Cette configuration améliore l’efficacité globale du système d’étanchéité et prolonge la durée de vie des composants internes.

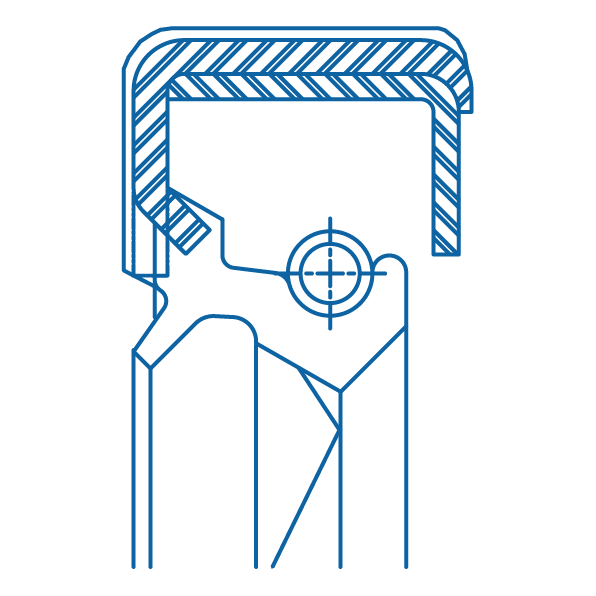

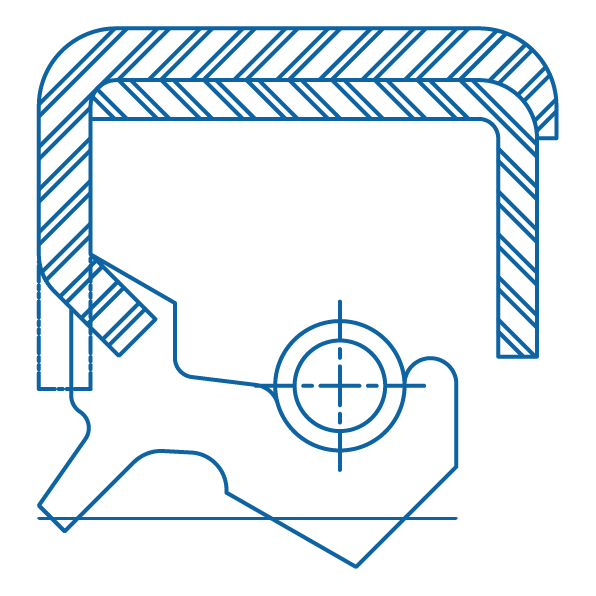

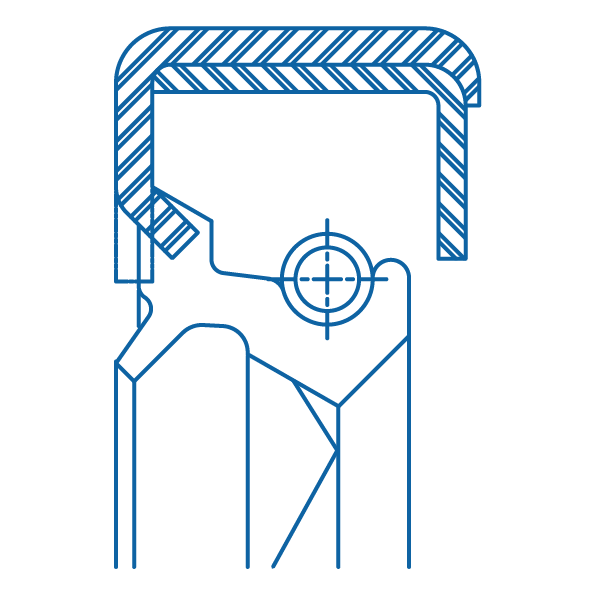

Les joints d’étanchéité de type CS sont disponibles en différentes configurations de matériaux et de finitions, y compris la version standard (TA), avec revêtement extérieur (TAC) ou avec traitement spécial anticorrosion (TA-H). Par ailleurs, certains modèles intègrent des stries sur la lèvre d’étanchéité avec un sens de rotation spécifique : ‘L’ pour une rotation à gauche, ‘R’ pour une rotation à droite, et ‘W’ pour les applications bidirectionnelles.

Vous pouvez consulter les fiches techniques détaillées de chaque variante ou nous envoyer votre demande via la section de contact. CONTACTNotre équipe technique vous conseillera sur la solution la mieux adaptée à votre application.
