Retén TCMI

Descripción

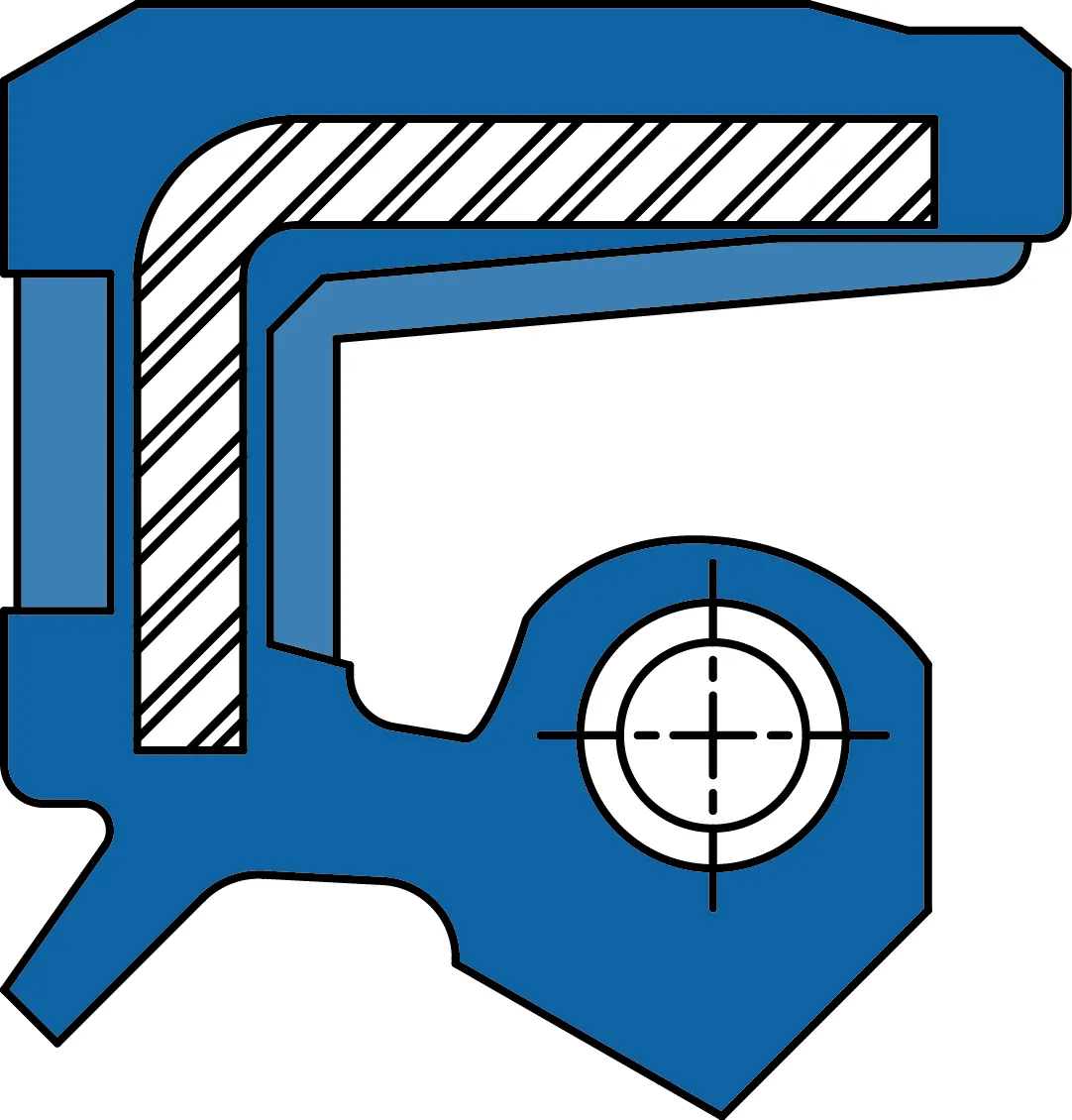

El perfil TCMI es un retén de doble labio que, al igual que el perfil TC, cuenta con una única jaula metálica revestida de goma y un labio guardapolvo que protege contra la entrada de suciedad. Sin embargo, en el TCMI se incorpora una mejora clave: el labio de sellado primario integra un muelle totalmente recubierto de goma, lo que ofrece una protección superior contra la corrosión, prolongando la vida útil del retén en ambientes agresivos.

VENTAJAS

Excelente sellado: Proporciona un cierre eficaz en aplicaciones exigentes.
Compensación de dilataciones térmicas: Se adapta a variaciones de temperatura en la maquinaria.
Muelle integrado recubierto de goma: La totalidad del muelle está recubierta, lo que reduce significativamente el riesgo de corrosión y desgaste por fricción.
Mayor tolerancia a la rugosidad: Permite el uso en superficies de orificio con mayor rugosidad sin comprometer el sello.
Versatilidad en el sellado de fluidos: Eficiente tanto para fluidos de baja como de alta viscosidad.
Bajas fuerzas radiales: El labio de sellado primario moderno opera con fuerzas radiales reducidas, lo que contribuye a su durabilidad.
Protección contra contaminantes: El labio guardapolvo impide la acumulación de suciedad y partículas desde el exterior.

Montaje

Consulte nuestra guía de instalación de retenes para realizar una correcta instalación del retén.

Diametro Interior

Cuando no está sometido a presión, el diámetro interior del labio de sellado siempre es menor que el diámetro del eje. La diferencia entre ambas dimensiones se conoce como interferencia o ajuste previo. Dependiendo del tamaño del eje, se estima que el diámetro del labio de sellado es entre 0,8 mm y 3,5 mm menor. Dependerá del ajuste por el que opte cada fabricante.

DATOS TÉCNICOS

DIÁMETRO DEL ALOJAMIENTO	JAULA DE METAL	REVESTIMIENTO ELASTOMÉRICO	ENCAJE
Ø ≤ 50.0	+0.10 / +0.20	+0.15 / +0.30	+0.20 / +0.40
50.0 < Ø ≤ 80.0	+0.13 / +0.23	+0.20 / +0.35	+0.25 / +0.45
80.0 < Ø ≤120.0	+0.15 / +0.25	+0.20 / +0.35	+0.25 / +0.45
120.0 < Ø ≤180.0	+0.18 / +0.28	+0.25 / +0.45	+0.30 / +0.55
180.0 < Ø ≤300.0	+0.20 / +0.30	+0.25 / +0.45	+0.30 / +0.55
300.0 < Ø ≤500.0	+0.23 / +0.35	+0.30 / +0.55	+0.35 / +0.65
500.0 < Ø ≤630.0	+0.23 / +0.35	+0.35 / +0.65	+0.40 / +0.75
