Muelles para retenes y juntas rotativas

Muelles de tracción circulares para mantener una presión radial constante y fiable sobre el labio del retén

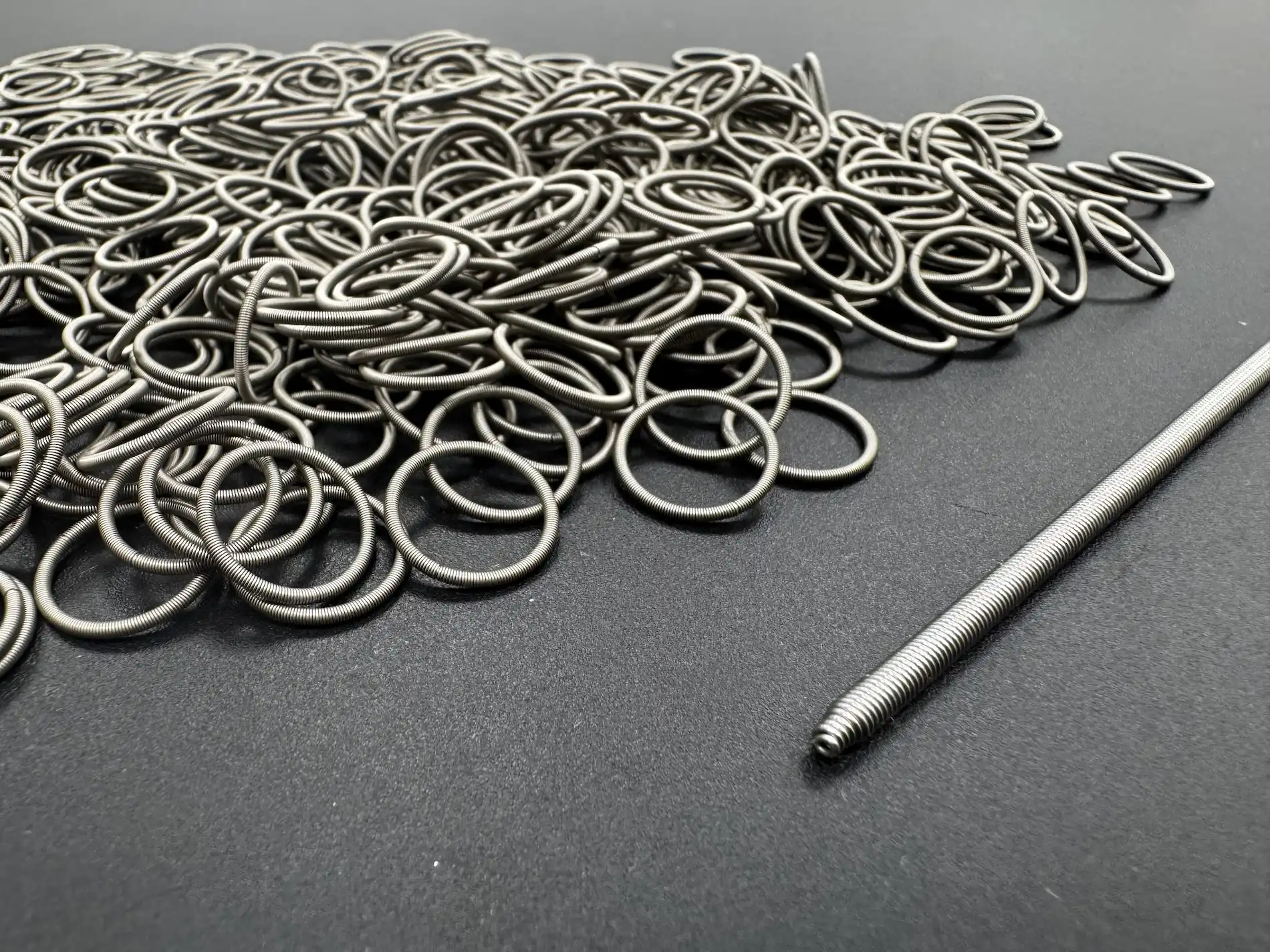

OSN ofrece una gama de muelles para retenes —también conocidos como garter springs— diseñados para mantener una presión radial controlada y uniforme del labio de sellado sobre el eje. Su geometría helicoidal y su unión en forma de anillo ayudan a compensar el desgaste del labio, las variaciones de volumen o rigidez del elastómero, las desviaciones del eje y los cambios de temperatura, presión y tiempo de servicio. De este modo, contribuyen a conservar el contacto de sellado y a reducir el riesgo de fugas o entrada de agua, polvo, suciedad, lubricantes y otros contaminantes.

Productos disponibles

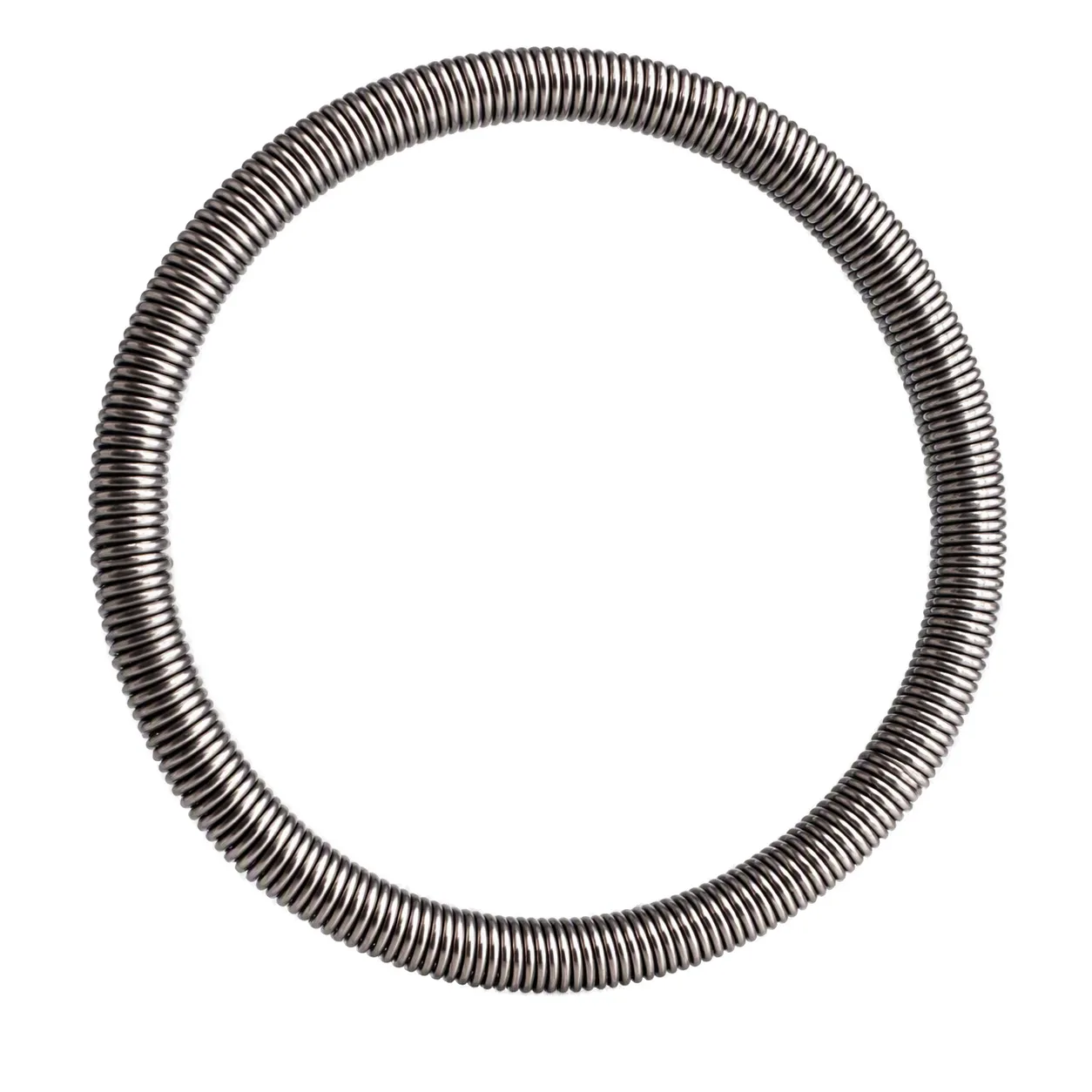

M.INOX

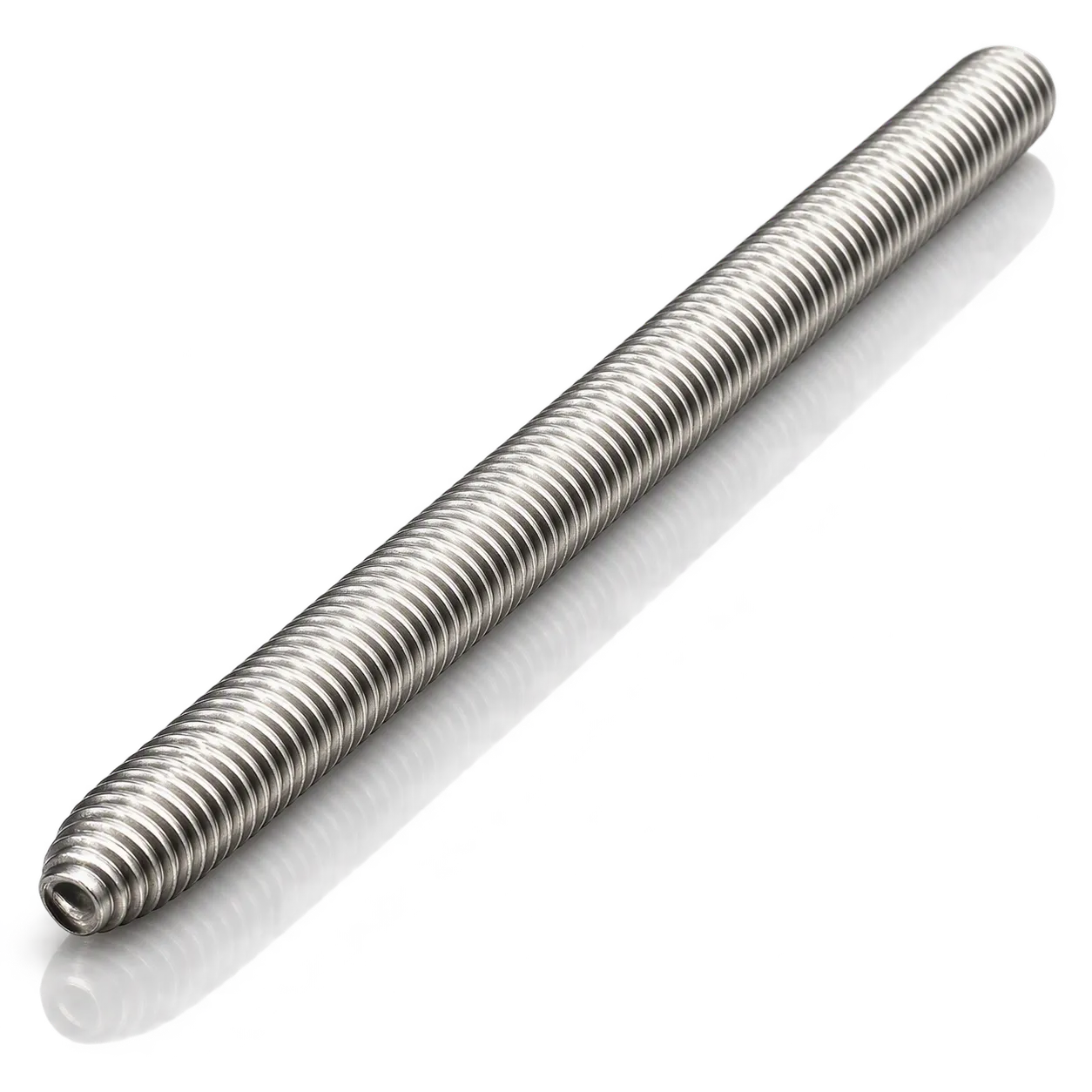

M.INOX-O

Materiales disponibles

La gama estándar puede fabricarse en acero y en aceros inoxidables AISI 302, AISI 304 y AISI 316. El AISI 302 es una opción habitual para muelles por su buena elasticidad y resistencia mecánica; el AISI 304 aporta una resistencia general a la corrosión adecuada para numerosos entornos industriales; y el AISI 316 se recomienda cuando se necesita una mayor protección frente a ambientes corrosivos, humedad, sales o determinados agentes químicos.

También son posibles otras aleaciones, tratamientos superficiales y acabados bajo demanda, en función de la temperatura, el medio, la corrosión, la fatiga y la vida útil requerida.

Listado principal de dimensiones según el eje del retén

A continuación encontrará el listado principal de dimensiones seleccionando el muelle INOX en función del diámetro del eje del retén. Podemos fabricar otros diámetros, longitudes, cargas y geometrías bajo demanda.

Referencia	Diámetro del eje (mm)	Lg (mm)	Do (mm)	d (mm)
M.INOX-004	4	16.2	1.2	0.2
M.INOX-005	5	22.7	1.2	0.2
M.INOX-006	6	25.2	1.2	0.2
M.INOX-008	8	28.1	1.2	0.2
M.INOX-007	7	28.75	1.2	0.2
M.INOX-010	10	36.4	1.2	0.2
M.INOX-012	12	42.7	1.5	0.25
M.INOX-013	13	46.7	1.5	0.25
M.INOX-014	14	50.9	1.5	0.25
M.INOX-015	15	54.7	1.5	0.25
M.INOX-016	16	57.7	1.5	0.25
M.INOX-017	17	60.9	1.5	0.25
M.INOX-018	18	64.8	1.5	0.25
M.INOX-020	20	69.7	1.8	0.3
M.INOX-022	22	75.5	1.8	0.3
M.INOX-024	24	81.05	1.8	0.3
M.INOX-025	25	84	1.8	0.3
M.INOX-028	28	92.36	1.8	0.3
M.INOX-030	30	99.8	1.8	0.3
M.INOX-032	32	108.1	2	0.3
M.INOX-035	35	116.9	2	0.3
M.INOX-038	38	126.3	2	0.3
M.INOX-040	40	132.6	2	0.3
M.INOX-042	42	138.90	2	0.3
M.INOX-045	45	147.4	2	0.3
M.INOX-048	48	155	2.2	0.35
M.INOX-050	50	164	2.2	0.35
M.INOX-052	52	171.6	2.2	0.35
M.INOX-055	55	183.4	2.2	0.35
M.INOX-058	58	189.8	2.2	0.35
M.INOX-060	60	196	2.2	0.35
M.INOX-065	65	211	2.2	0.35
M.INOX-070	70	228.5	2.5	0.4
M.INOX-075	75	245.5	2.5	0.4
M.INOX-080	80	259.7	2.5	0.4
M.INOX-085	85	278	2.5	0.4
M.INOX-090	90	283.5	2.5	0.4
M.INOX-095	95	307	2.5	0.4
M.INOX-100	100	325.75	2.5	0.4
M.INOX-105	105	338	2.8	0.5
M.INOX-110	110	358	2.8	0.5
M.INOX-115	115	371.3	2.8	0.5
M.INOX-120	120	389.6	2.8	0.5
M.INOX-125	125	403.3	2.8	0.5
M.INOX-130	130	419.8	2.8	0.5
M.INOX-135	135	432.7	2.8	0.5
M.INOX-140	140	450.4	2.8	0.5
M.INOX-145	145	464.9	2.8	0.5
M.INOX-150	150	476.7	2.8	0.5
M.INOX-155	155	497.8	3	0.5
M.INOX-160	160	514.5	3	0.5
M.INOX-165	165	531.6	3	0.5
M.INOX-170	170	535	3	0.5
M.INOX-175	175	563.3	3	0.5
M.INOX-180	180	577.8	3	0.5
M.INOX-185	185	592.1	3	0.5
M.INOX-190	190	606.8	3	0.5
M.INOX-195	195	625.5	3	0.5
M.INOX-200	200	642.5	3	0.5

Listado principal de dimensiones según el eje del retén

A continuación encontrará el listado principal de dimensiones seleccionando el muelle INOX-O en función del diámetro del eje del retén. Podemos fabricar otros diámetros, longitudes, cargas y geometrías bajo demanda.

Referencia	Lg	Do	d
M.INOX-O 2X140	140	2	0.3
M.INOX-O 2.5X300	300	2.5	0.4
M.INOX-O 2.8X300	300	2.8	0.5
M.INOX-O 3X800	800	3	0.5
M.INOX-O 3X1600	1600	3	0.5
M.INOX-O 3.5X1050	1050	3.5	0.55
M.INOX-O 3.5X1600	1600	3.5	0.55
M.INOX-O 4X1600	1600	4	0.7
M.INOX-O 5X1900	1900	5	0.9

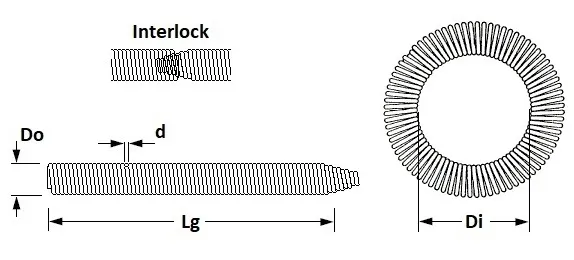

Leyenda

Aplicaciones del Muelle y Consideraciones de Montaje

Estos muelles se utilizan principalmente en retenes de aceite aunque también pueden emplearse en pequeños accionamientos por correa, conectores eléctricos y otros conjuntos que necesiten una fuerza radial estable. La selección debe realizarse de acuerdo con las condiciones reales de montaje y servicio del sistema de sellado.

¿Por qué elegir los muelles para retenes OSN?

Especialización en estanqueidad: selección orientada al comportamiento del retén y a sus condiciones de trabajo.
Amplia gama: medidas estándar y desarrollos especiales para diferentes diámetros de eje.
Flexibilidad de suministro: anillos cerrados listos para montar o longitudes ajustables y montables.
Opciones de material: acero, AISI 302, AISI 304, AISI 316 y aleaciones especiales bajo consulta.
Configuración a medida: adaptación del diámetro de alambre, diámetro del cuerpo, longitud, fuerza, tensión inicial y sistema de unión.
Fiabilidad de funcionamiento: presión radial uniforme para compensar desgaste, tolerancias, excentricidad y cambios térmicos.
Asesoramiento técnico: apoyo para identificar la solución más adecuada según el retén, el eje, el fluido y las condiciones de servicio.

Consúltenos

Si necesita identificar un muelle para un retén existente o desarrollar una ejecución especial, indíquenos el diámetro del eje, las dimensiones disponibles, el material del retén, el fluido, la temperatura, la velocidad y las condiciones de trabajo. El equipo de OSN le asesorará sobre la medida, el material, la carga y el tipo de unión más adecuados. Consúltenos para ampliar información, solicitar el listado completo de dimensiones o recibir una propuesta adaptada a su aplicación.
