Retén TXGW

Descripción

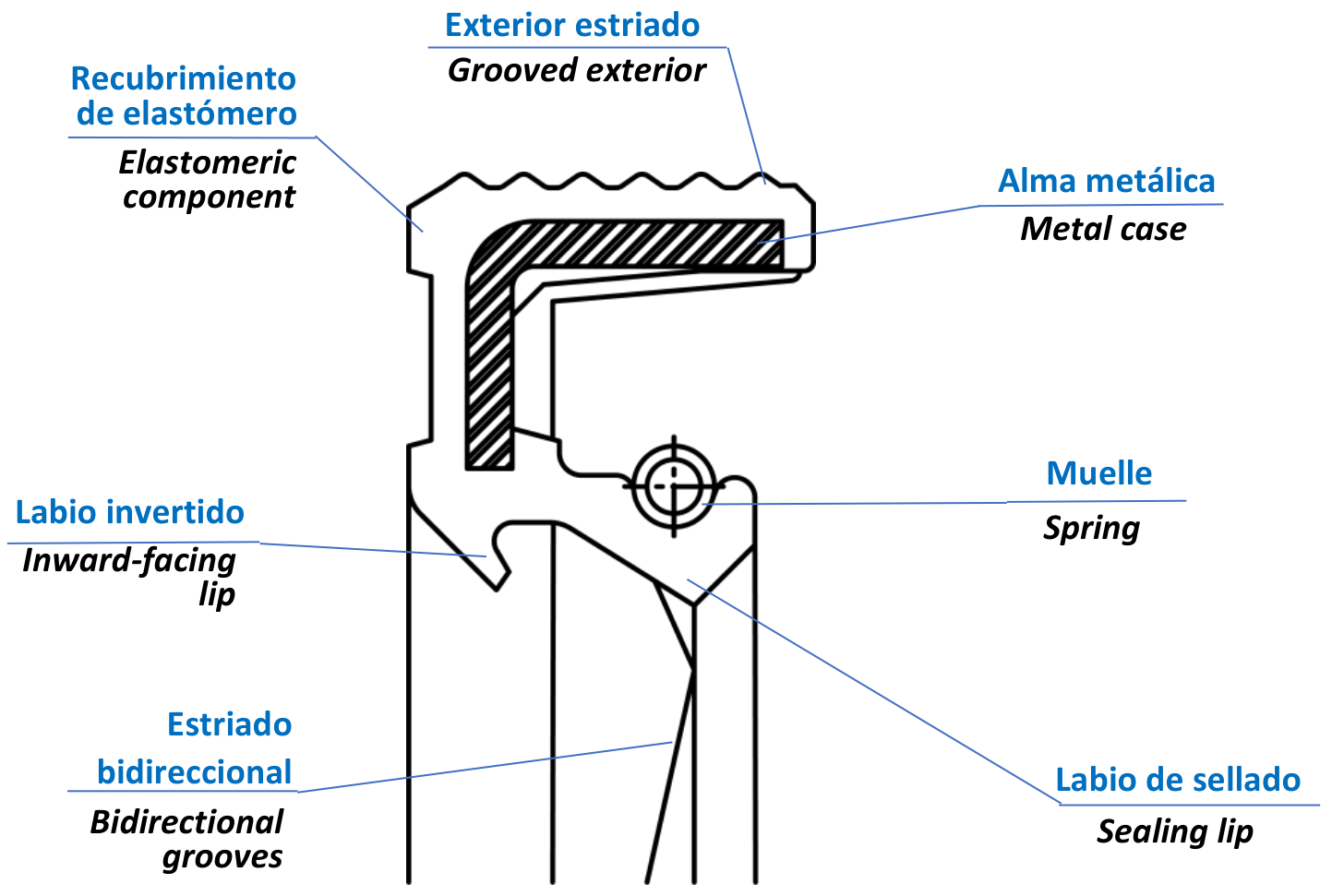

El perfil TXGW es un retén de doble labio compuesto de una única jaula de metal con un revestimiento de goma, un labio de sellado primario con muelle integrado y un labio guardapolvo orientado hacia el interior que actúa de protector contra la acumulación de suciedad desde el exterior y a la vez permite la prelubricación del sello para combatir el funcionamiento inicial en seco. Idóneo también cuando el espacio es limitado y se requiere un labio para la exclusión del polvo. Dispone de un estriado en el exterior para facilitar el montaje. El labio de estanqueidad tiene estrías con un sentido de rotación bidireccional, para seguir el mismo giro del eje y controlar la expulsión de lubricante.

VENTAJAS

Buen sellado estático.
Compensación de diferentes dilataciones térmicas.
Reducción del riesgo de corrosion por fricción.
Se permite una mayor rugosidad de la superficie del orificio.
Sellado para fluidos de baja y alta viscosidad.
Labio de sellado primario moderno con fuerzas radiales bajas.
Labio guardapolvo que permite la prelubricación en seco y protege contra contaminantes no deseados del aire.
Idóneo para espacios limitados.
Exterior estriado para facilitar el montaje.
Labio de sellado con estrías con un sentido de rotación bidireccional.

Montaje

Consulte nuestra guía de instalación de retenes para realizar una correcta instalación del retén.

Diametro Interior

Cuando no está sometido a presión, el diámetro interior del labio de sellado siempre es menor que el diámetro del eje. La diferencia entre ambas dimensiones se conoce como interferencia o ajuste previo. Dependiendo del tamaño del eje, se estima que el diámetro del labio de sellado es entre 0,8 mm y 3,5 mm menor. Dependerá del ajuste por el que opte cada fabricante.

DATOS TÉCNICOS

DIÁMETRO DEL ALOJAMIENTO	JAULA DE METAL	REVESTIMIENTO ELASTOMÉRICO	ENCAJE
Ø ≤ 50.0	+0.10 / +0.20	+0.15 / +0.30	+0.20 / +0.40
50.0 < Ø ≤ 80.0	+0.13 / +0.23	+0.20 / +0.35	+0.25 / +0.45
80.0 < Ø ≤120.0	+0.15 / +0.25	+0.20 / +0.35	+0.25 / +0.45
120.0 < Ø ≤180.0	+0.18 / +0.28	+0.25 / +0.45	+0.30 / +0.55
180.0 < Ø ≤300.0	+0.20 / +0.30	+0.25 / +0.45	+0.30 / +0.55
300.0 < Ø ≤500.0	+0.23 / +0.35	+0.30 / +0.55	+0.35 / +0.65
500.0 < Ø ≤630.0	+0.23 / +0.35	+0.35 / +0.65	+0.40 / +0.75
