Retén sC4S

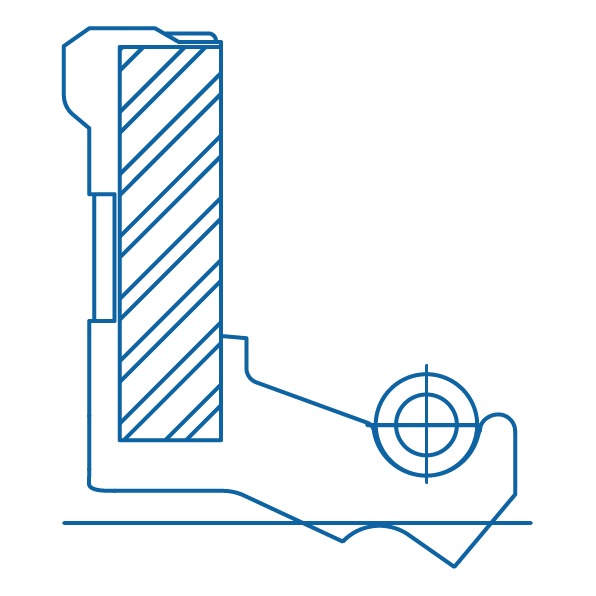

El perfil SC4S es un retén de labio simple, especial para sistemas de suspensión de motocicletas y bicicletas, compuesto por una única jaula de metal con un revestimiento de goma y un labio de sellado primario con muelle integrado que queda al descubierto.

CARACTERÍSTICAS
  • El diseño semicircular del labio secundario reduce la fricción y evita la reversión.
  • Diseño especial para amortiguadores de automóviles.

Consulte nuestra guía de instalación de retenes para realizar una correcta instalación del retén.

ø ºC bar m/s
15-100 mm
-30ºC / 100ºC
≤ 6.5 bar
≤ 1,5 m/s
MATERIALES

Elastómero

    NBR 80-90 Shore A

    HNBR 80-90 Shore A

    XNBR 80-90 Shore A

Caja Metálica

AISI 1060-90 - AISI 304 - AISI 316

Muelle

AISI 1060-90 - AISI 302 - AISI 304 - AISI 316

TOLERANCIAS PARA EL DIÁMETRO EXTERIOR DEL RETÉN
Diámetro del alojamiento Jaula de metal Revestimiento elastomérico Encaje
≤50.0+0.10 / +0.20+0.15 / +0.30+0.20 / +0.40
<50.0 ≤80.0+0.13 / +0.23+0.20 / +0.35+0.25 / +0.45
<80.0 ≤120.0+0.15 / +0.25+0.20 / +0.35+0.25 / +0.45
<120.0 ≤180.0+0.18 / +0.28+0.25 / +0.45+0.30 / +0.55
<180.0 ≤300.0+0.20 / +0.30+0.25 / +0.45+0.30 / +0.55
<300.0≤500.0+0.23 / +0.35+0.30 / +0.55+0.35 / +0.65
<500.0 ≤630.0+0.23 / +0.35+0.35 / +0.65+0.40 / +0.75
TOLERANCIA PARA EL DIÁMETRO INTERIOR DEL RETÉN

El diámetro interior del labio de sellado es siempre menor que el diámetro del eje. Dependiendo del diámetro del eje, el diámetro del labio de sellado es generalmente menor, entre 0,8 y 3,5mm.
