Retén TBC4

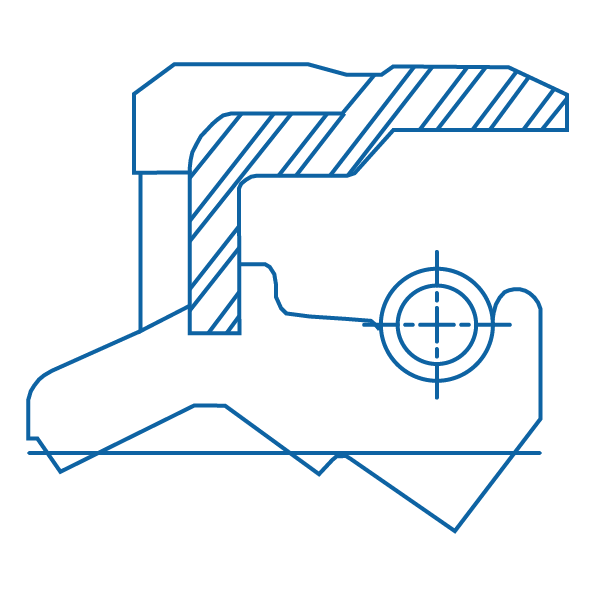

El perfil TBC4 es un retén compuesto por una jaula metálica externa, con un revestimiento de goma que cubre la mitad del exterior de la jaula, un labio de sellado primario, con muelle, y un labio guardapolvo adicional. Especial para sistemas de suspensión de motocicletas y bicicletas.
CARACTERÍSTICAS
- Buena rigidez radial, especialmente para grandes diámetros.
- Buena estabilidad una vez montado, evitando el efecto rebote.
- Buen sellado estático.
- Buena compensación de expansión térmica.
- Buena transferencia de calor.
- Sellado para fluidos de baja y alta viscosidad.
- Protección contra contaminantes del aire indeseables.
- Labio de sellado primario con fuerzas radiales bajas.
- Especial para sistemas de suspensión.
Consulte nuestra guía de instalación de retenes para realizar una correcta instalación del retén.
| ø | ºC | bar | m/s |
|---|---|---|---|
|
15-100 mm |
-30ºC / 100ºC |
≤ 6.5 bar |
≤ 1,5 m/s |
MATERIALES
Elastómero
NBR 80-90 Shore A
HNBR 80-90 Shore A
XNBR 80-90 Shore A
Caja Metálica
AISI 1060-90 - AISI 304 - AISI 316
Muelle
AISI 1060-90 - AISI 302 - AISI 304 - AISI 316
TOLERANCIAS PARA EL DIÁMETRO EXTERIOR DEL RETÉN
| Diámetro del alojamiento | Jaula de metal | Revestimiento elastomérico | Encaje |
|---|---|---|---|
| ≤50.0 | +0.10 / +0.20 | +0.15 / +0.30 | +0.20 / +0.40 |
| <50.0 ≤80.0 | +0.13 / +0.23 | +0.20 / +0.35 | +0.25 / +0.45 |
| <80.0 ≤120.0 | +0.15 / +0.25 | +0.20 / +0.35 | +0.25 / +0.45 |
| <120.0 ≤180.0 | +0.18 / +0.28 | +0.25 / +0.45 | +0.30 / +0.55 |
| <180.0 ≤300.0 | +0.20 / +0.30 | +0.25 / +0.45 | +0.30 / +0.55 |
| <300.0≤500.0 | +0.23 / +0.35 | +0.30 / +0.55 | +0.35 / +0.65 |
| <500.0 ≤630.0 | +0.23 / +0.35 | +0.35 / +0.65 | +0.40 / +0.75 |
TOLERANCIA PARA EL DIÁMETRO INTERIOR DEL RETÉN
El diámetro interior del labio de sellado es siempre menor que el diámetro del eje. Dependiendo del diámetro del eje, el diámetro del labio de sellado es generalmente menor, entre 0,8 y 3,5mm.
