Retén PA2C

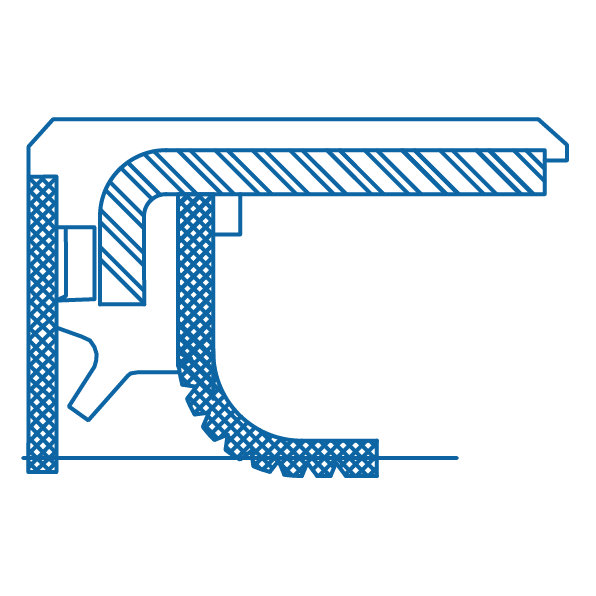

El perfil PA2C es un retén radial compuesto de una única jaula de metal con un revestimiento de goma, un labio de estanqueidad en PTFE y un labio guardapolvo. El labio de obturación de PTFE ofrece una resistencia elevada al desgaste.
CARACTERÍSTICAS
- Excelente resistencia química.
- Amplio rango de temperatura.
- Baja fricción.
- Excelente resistencia al desgaste.
- Excelentes propiedades dieléctricas.
- Buena resistencia al envejecimiento.
- Buena resistencia mecánica.
Con labio guardapolvo que evita la entrada de suciedad.
Consulte nuestra guía de instalación de retenes para realizar una correcta instalación del retén.
| ø | ºC | bar | m/s |
|---|---|---|---|
|
15-300 mm |
-50ºC + 250ºC |
≤ 10 bar |
≤ 30 m/s |
MATERIALES
Labio
Teflón virgen
Teflón con fibra de vidrio
Teflón relleno de carbono
Teflón grafitado
Caja Metálica
AISI 1060-90 · AISI 304 · AISI 316
Elastómero
NBR 70-75 Shore A
FKM 75-80 Shore A
VMQ 70-75 Shore A
ACM 70-75 Shore A
EPDM 70-75 Shore A
HNBR 70-75 Shore A
TOLERANCIAS PARA EL DIÁMETRO EXTERIOR DEL RETÉN
| Diámetro del alojamiento | Jaula de metal | Revestimiento elastomérico | Encaje |
|---|---|---|---|
| ≤50.0 | +0.10 / +0.20 | +0.15 / +0.30 | +0.20 / +0.40 |
| <50.0 ≤80.0 | +0.13 / +0.23 | +0.20 / +0.35 | +0.25 / +0.45 |
| <80.0 ≤120.0 | +0.15 / +0.25 | +0.20 / +0.35 | +0.25 / +0.45 |
| <120.0 ≤180.0 | +0.18 / +0.28 | +0.25 / +0.45 | +0.30 / +0.55 |
| <180.0 ≤300.0 | +0.20 / +0.30 | +0.25 / +0.45 | +0.30 / +0.55 |
| <300.0≤500.0 | +0.23 / +0.35 | +0.30 / +0.55 | +0.35 / +0.65 |
| <500.0 ≤630.0 | +0.23 / +0.35 | +0.35 / +0.65 | +0.40 / +0.75 |
TOLERANCIA PARA EL DIÁMETRO INTERIOR DEL RETÉN
El diámetro interior del labio de sellado es siempre menor que el diámetro del eje. Dependiendo del diámetro del eje, el diámetro del labio de sellado es generalmente menor, entre 0,8 y 3,5mm.
