Retén PA2R

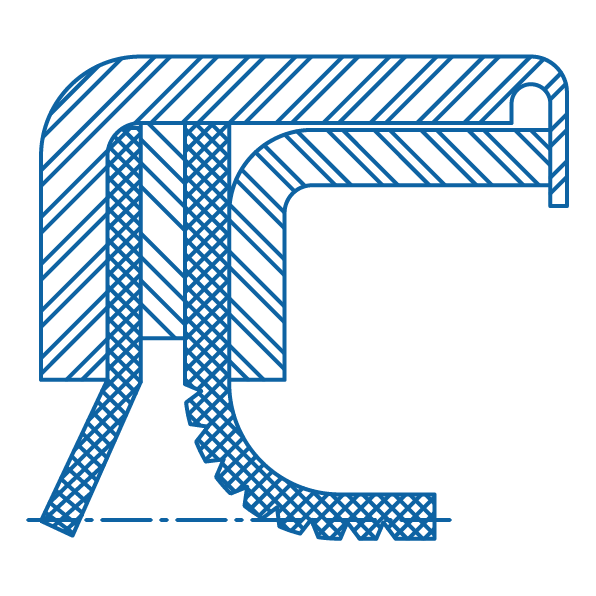

El perfil PA2R es un retén radial con casco metálico exterior, un labio de estanqueidad en PTFE, fijado entre dos cascos metálicos, y un labio guardapolvo en PTFE, invertido. Para una óptima estanqueidad estática se utiliza una junta de caucho entre el PTFE y el labio guardapolvo. Especialmente indicado para aplicaciones de alta velocidad.
CARACTERÍSTICAS
- Excelente resistencia química.
- Amplio rango de temperatura.
- Baja fricción.
- Excelente resistencia al desgaste.
- Excelentes propiedades dieléctricas.
- Buena resistencia al envejecimiento.
- Buena resistencia mecánica.
Con labio guardapolvo que evita la entrada de suciedad.
Consulte nuestra guía de instalación de retenes para realizar una correcta instalación del retén.
| ø | ºC | bar | m/s |
|---|---|---|---|
|
15-300 mm |
-50ºC + 250ºC |
≤ 10 bar |
≤ 30 m/s |
MATERIALES
Labio
Teflón virgen
Teflón con fibra de vidrio
Teflón relleno de carbono
Teflón grafitado
Caja Metálica
Acero. Acero inoxidable. Acero zincado. Aluminio
Juntas energizante
FPM, NBR, VMQ
TOLERANCIAS PARA EL DIÁMETRO EXTERIOR DEL RETÉN
| Diámetro del alojamiento | Jaula de metal | Revestimiento elastomérico | Encaje |
|---|---|---|---|
| ≤50.0 | +0.10 / +0.20 | +0.15 / +0.30 | +0.20 / +0.40 |
| <50.0 ≤80.0 | +0.13 / +0.23 | +0.20 / +0.35 | +0.25 / +0.45 |
| <80.0 ≤120.0 | +0.15 / +0.25 | +0.20 / +0.35 | +0.25 / +0.45 |
| <120.0 ≤180.0 | +0.18 / +0.28 | +0.25 / +0.45 | +0.30 / +0.55 |
| <180.0 ≤300.0 | +0.20 / +0.30 | +0.25 / +0.45 | +0.30 / +0.55 |
| <300.0≤500.0 | +0.23 / +0.35 | +0.30 / +0.55 | +0.35 / +0.65 |
| <500.0 ≤630.0 | +0.23 / +0.35 | +0.35 / +0.65 | +0.40 / +0.75 |
TOLERANCIA PARA EL DIÁMETRO INTERIOR DEL RETÉN
El diámetro interior del labio de sellado es siempre menor que el diámetro del eje. Dependiendo del diámetro del eje, el diámetro del labio de sellado es generalmente menor, entre 0,8 y 3,5mm.
