Comment mesurer correctement un joint torique: guide pratique pour obtenir les dimensions exactes

Apprenez comment mesurer correctement un joint torique. Méthodes pour obtenir le diamètre intérieur et l’épaisseur, éviter les erreurs de mesure et sélectionner le joint adapté à chaque application.

Les joints toriques sont l’un des éléments d’étanchéité les plus utilisés dans les applications hydrauliques, pneumatiques, industrielles et mécaniques. Cependant, l’une des questions les plus fréquentes des clients est de savoir comment identifier correctement les dimensions d’un joint torique lorsque l’on ne dispose pas d’une référence ou d’une fiche technique.

Même si mesurer un petit joint torique est généralement simple à l’aide d’un pied à coulisse, le processus devient nettement plus complexe lorsqu’il s’agit de joints de grand diamètre, en particulier au-dessus de 200 mm de diamètre intérieur. Dans ces cas, une mesure incorrecte peut entraîner des erreurs dans le choix de la pièce de rechange et provoquer des problèmes d’étanchéité, des fuites ou une durée de vie réduite.

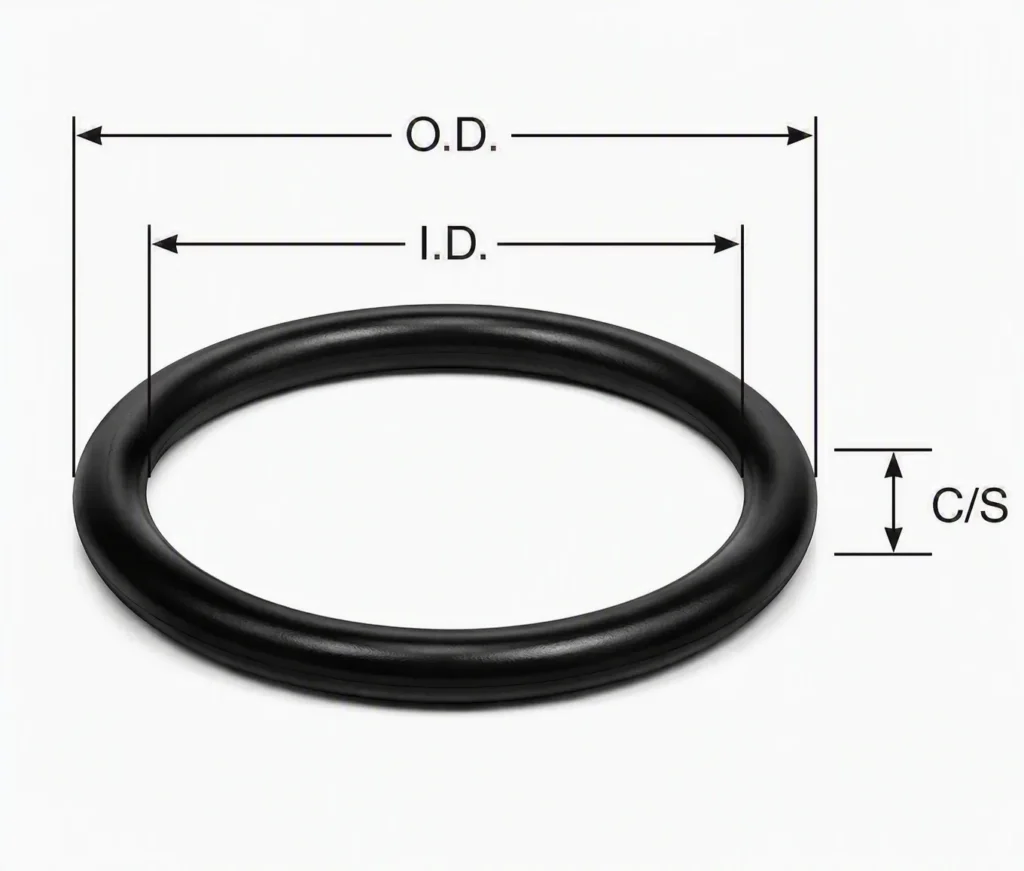

Quelles dimensions sont nécessaires pour identifier un joint torique?

Pour définir correctement un joint torique, il est nécessaire de connaître deux paramètres fondamentaux:

À partir de ces deux valeurs, il est possible de déterminer la référence adaptée du joint.

Dans certains cas, le diamètre extérieur (OD) est également utilisé comme donnée complémentaire, bien que l’identification standard se fasse techniquement à partir du diamètre intérieur et de l’épaisseur.

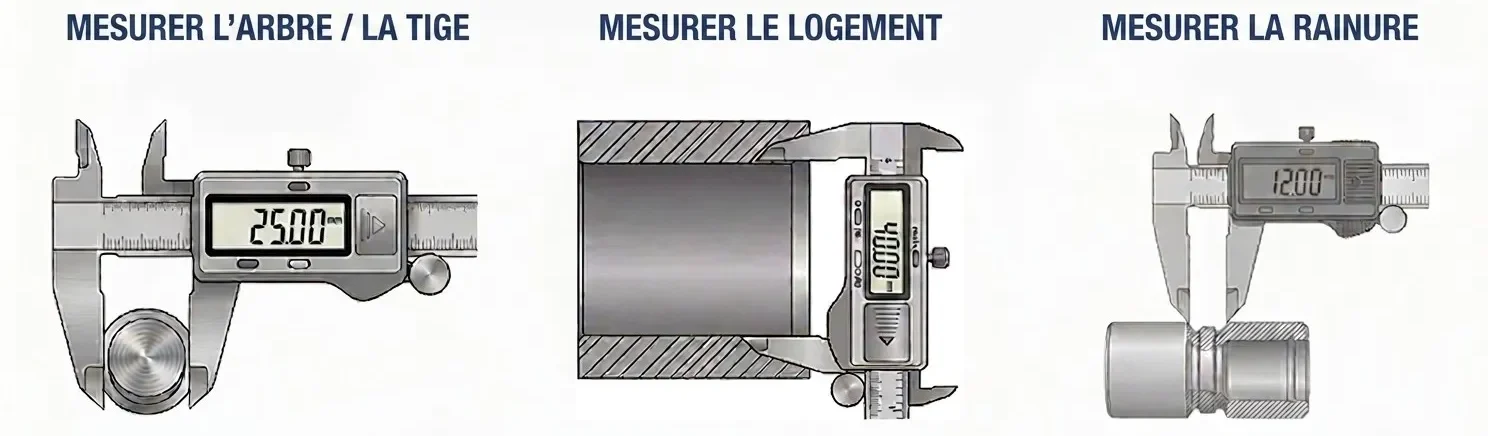

Méthode 1: Mesurer le logement ou la gorge

Il s’agit de la méthode la plus précise et la plus recommandée chaque fois que cela est possible.

Le principe consiste à mesurer directement le composant dans lequel le joint torique est installé, car les corps, rainures et logements sont des éléments rigides qui conservent leurs dimensions d’origine et permettent d’obtenir des mesures beaucoup plus fiables que celles réalisées sur un joint usagé ou déformé.

Cette méthode permet d’obtenir facilement:

Il est important de tenir compte des tolérances de conception. Dans de nombreuses applications, le diamètre intérieur du joint doit être légèrement inférieur au diamètre du logement afin de garantir une compression correcte et une étanchéité efficace.

Avantages de cette méthode

Pour cette raison, chaque fois que l’accès au logement est possible, cette solution est généralement la plus fiable.

Méthode 2: Mesure par coupe et développement

Lorsque le joint est démonté et que le logement n’est pas disponible, il existe une deuxième alternative très efficace, notamment pour les joints de grande taille.

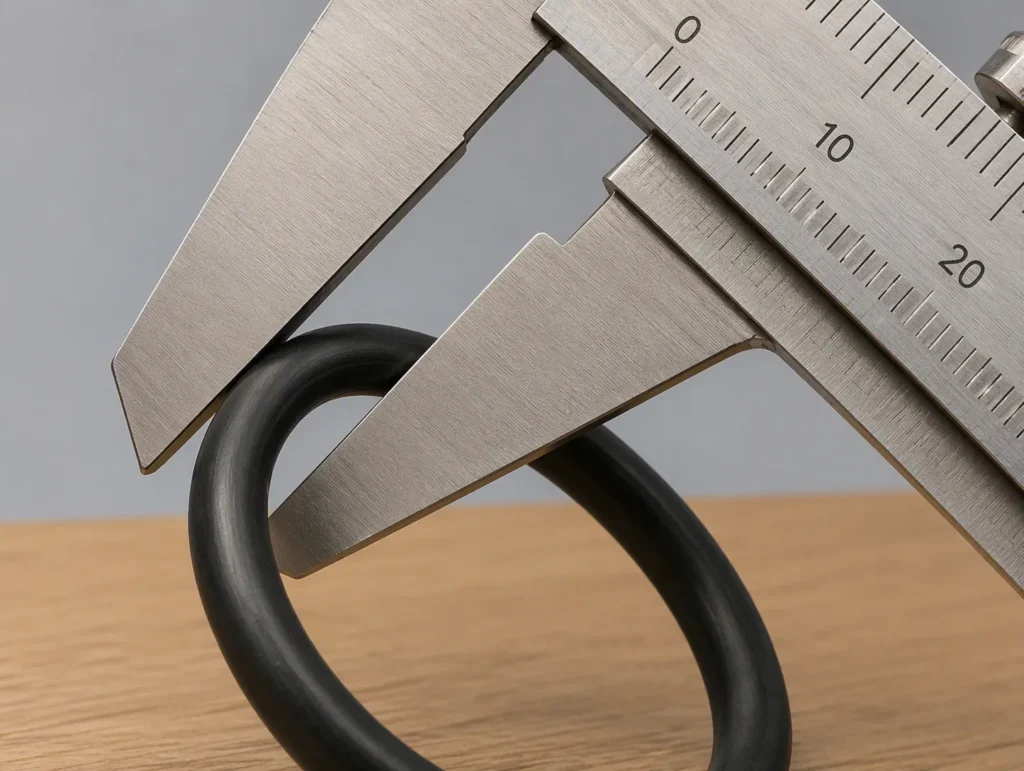

Étape 1. Mesurer l’épaisseur

Utilisez un pied à coulisse ou un calibre pour mesurer avec précision l’épaisseur du joint.

Cette valeur correspond à la section du joint torique et doit être mesurée en plusieurs points afin de vérifier l’absence de déformations importantes.

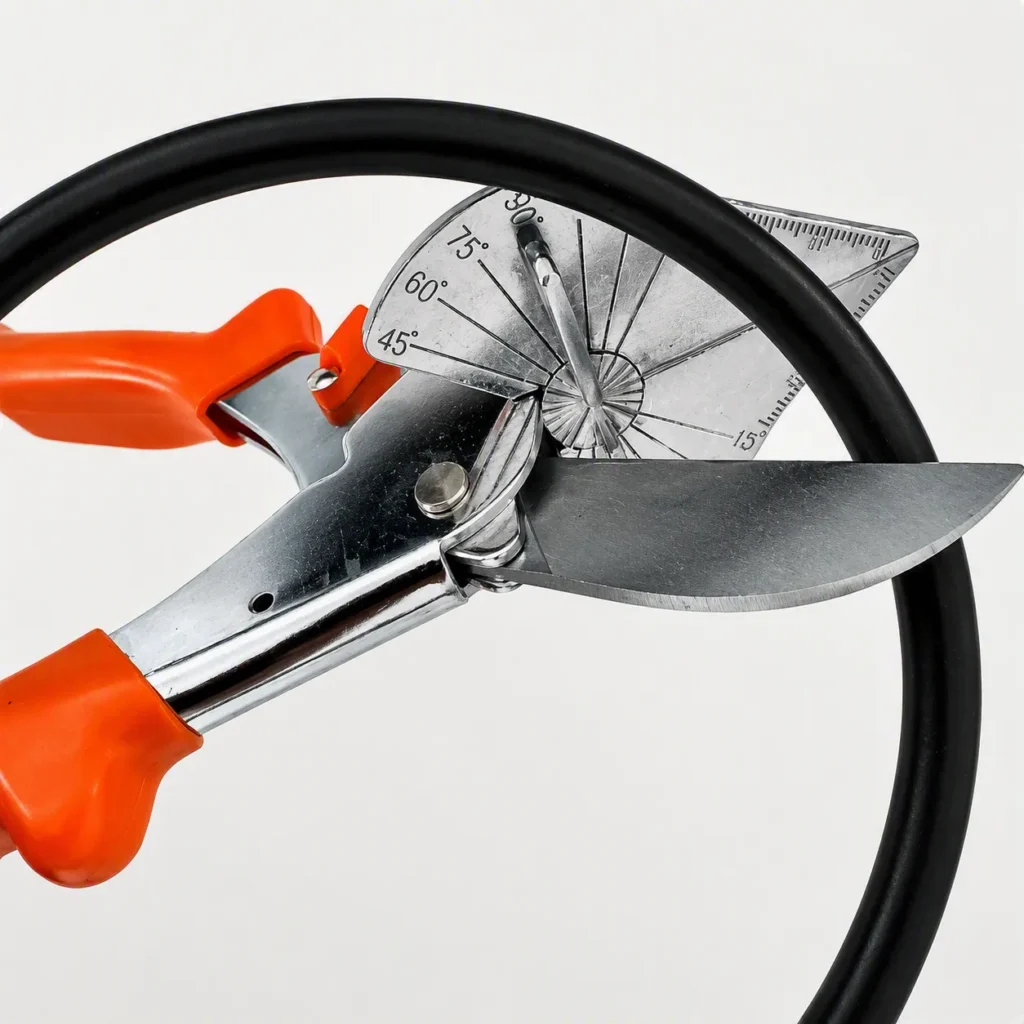

Étape 2. Réaliser une coupe droite

Une fois l’épaisseur déterminée, une coupe droite est réalisée sur le joint.

Cette méthode ne doit être utilisée que lorsque le joint ne sera pas réutilisé par la suite.

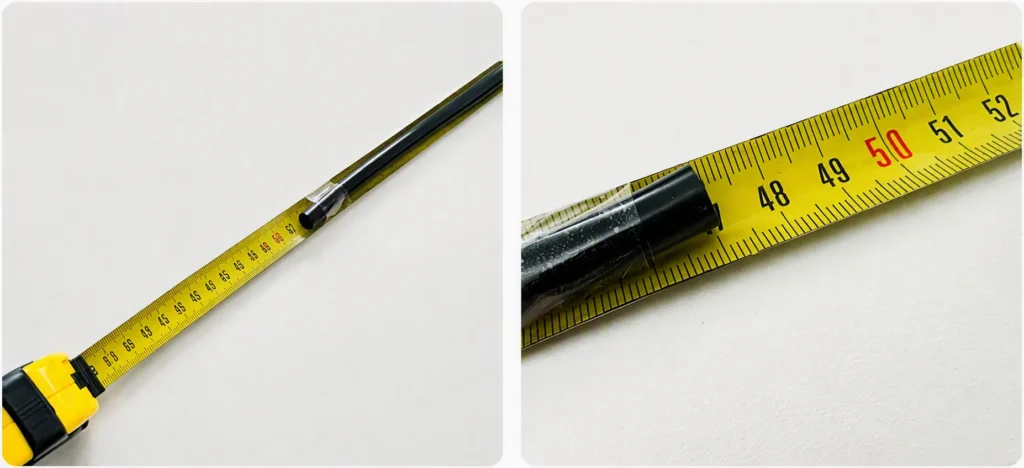

Étape 3. Mesurer la longueur totale

Après ouverture du joint, celui-ci est complètement étendu sur une surface plane et sa longueur totale est mesurée à l’aide d’un mètre ruban.

Pour obtenir une meilleure précision, il est recommandé de fixer le joint au mètre ruban avec du ruban adhésif afin d’éviter tout mouvement pendant la mesure.

Étape 4. Appliquer la formule

Une fois la longueur totale mesurée et l’épaisseur connue, le diamètre intérieur réel peut être calculé.

Le guide original propose les formules suivantes:

A = Longueur ÷ 3,142 = Circonférence

B = Circonférence − Épaisseur = Diamètre intérieur (ID)

Pour une meilleure précision mathématique, il est possible d’utiliser π = 3,1416.

Erreurs courantes lors de la mesure d’un joint torique

Parmi les erreurs les plus fréquentes, on trouve:

Mesurer uniquement le diamètre extérieur.
Mesurer un joint déformé ou étiré.
Effectuer la mesure avec le joint vrillé.
Ne pas tenir compte des tolérances du matériau.
Se fier exclusivement à une mesure visuelle.

Ces erreurs peuvent entraîner le choix d’un joint incorrect, ce qui se traduit par des fuites prématurées ou des problèmes de montage.

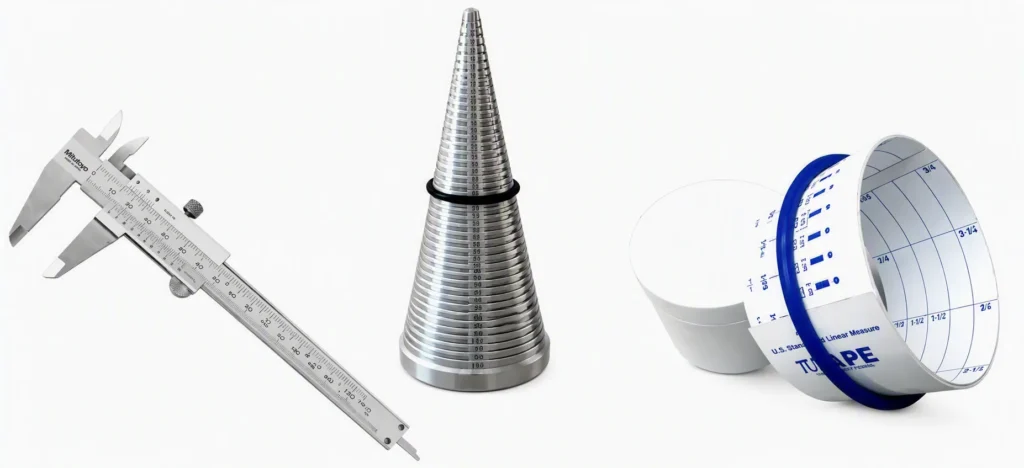

Outils recommandés pour mesurer les joints toriques

Pour obtenir des résultats fiables, il est recommandé d’utiliser:

Les cônes de mesure permettent d’identifier rapidement le diamètre intérieur des joints de grande taille et sont particulièrement utiles dans les ateliers de maintenance, les services achats et les services techniques.

Besoin d’aide pour identifier un joint torique?

Chez OSN, nous aidons chaque jour nos clients à identifier des joints toriques standards et spéciaux pour des applications industrielles, hydrauliques, pneumatiques et d’étanchéité.

Nous disposons de:

Large stock de joints toriques.
Matériaux NBR, FKM (Viton®), EPDM, HNBR, silicone et PTFE encapsulé.
Cônes et outils de mesure.
Kits d’identification.
Fabrication de dimensions spéciales.
Conseil technique spécialisé.

Si vous disposez d’un joint sans référence, notre équipe technique peut vous aider à identifier la dimension exacte et proposer la meilleure solution pour votre application industrielle.
