Cómo medir correctamente una junta tórica: guía práctica para obtener las dimensiones exactas
Aprenda cómo medir una junta tórica correctamente. Métodos para obtener el diámetro interior y el grosor, evitar errores de medición y seleccionar la junta adecuada para cada aplicación.
Las juntas tóricas son uno de los elementos de estanqueidad más utilizados en aplicaciones hidráulicas, neumáticas, industriales y mecánicas. Sin embargo, una de las consultas más habituales entre los clientes es cómo identificar correctamente las dimensiones de una junta tórica cuando no se dispone de una referencia o ficha técnica.
Aunque medir una junta tórica pequeña suele ser sencillo utilizando un pie de rey, el proceso se complica considerablemente cuando se trata de juntas de gran diámetro, especialmente por encima de 200 mm de diámetro interior. En estos casos, una medición incorrecta puede dar lugar a errores en la selección del recambio y provocar problemas de estanqueidad, fugas o una vida útil reducida.
¿Qué medidas son necesarias para identificar una junta tórica?
- Diámetro interior (ID)
- Grosor o sección (CS)
A partir de estos dos valores es posible determinar la referencia adecuada de la junta.
En algunos casos también se utiliza el diámetro exterior (OD) como dato complementario, aunque técnicamente la identificación estándar se realiza mediante el diámetro interior y el grosor.

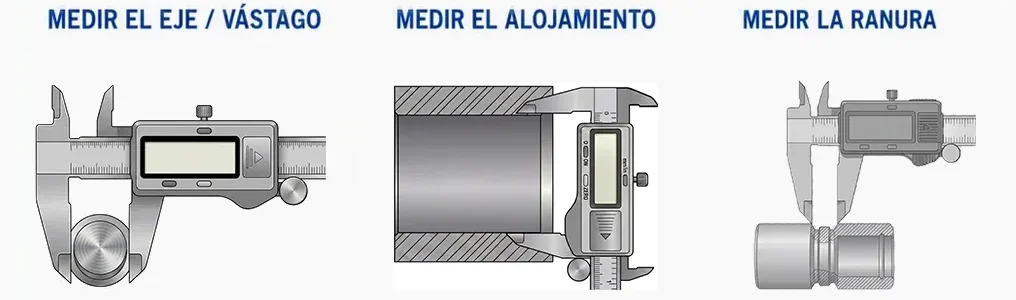

Método 1: Medir la carcasa o alojamiento
Este es el método más preciso y recomendable siempre que sea posible.
La idea consiste en medir directamente el componente donde va instalada la junta tórica, ya que las carcasas, ranuras y alojamientos son elementos rígidos que mantienen sus dimensiones originales y permiten obtener mediciones mucho más fiables que las realizadas sobre una junta usada o deformada.
- Diámetro interior
- Diámetro exterior
- Sección necesaria de la junta
Es importante tener en cuenta las tolerancias de diseño. En muchas aplicaciones, el diámetro interior de la junta debe ser ligeramente inferior al diámetro del alojamiento para garantizar una correcta compresión y un sellado eficaz.
Ventajas de este método
- Máxima precisión.
- No es necesario dañar la junta.
- Permite verificar las condiciones reales de montaje.
- Facilita la selección del material más adecuado según presión, temperatura o movimiento.
Método 2: Medición mediante corte y desarrollo
Paso 1. Medir el grosor
Utilice un pie de rey o calibre para medir con precisión el grosor de la junta.
Este valor corresponde a la sección de la junta tórica y debe medirse en varios puntos para confirmar que no existen deformaciones importantes.
Paso 2. Realizar un corte recto
Una vez determinado el grosor, se realiza un corte recto sobre la junta.
Este método solamente debe utilizarse cuando la junta no vaya a reutilizarse posteriormente.
Paso 3. Medir la longitud total
Paso 4. Aplicar la fórmula
Una vez medida la longitud total y conocido el grosor, se puede calcular el diámetro interior real.
La guía original propone las siguientes fórmulas:
A = Longitud ÷ 3,142 = Circunferencia
B = Circunferencia − Grosor = Diámetro Interior (ID)
Para una mayor precisión matemática puede utilizarse π = 3,1416.
Errores habituales al medir una junta tórica
- Medir únicamente el diámetro exterior.
- Medir una junta deformada o estirada.
- Realizar la medición con la junta torcida.
- No considerar las tolerancias del material.
- Confiar exclusivamente en una medición visual.
Herramientas recomendadas para medir juntas tóricas
- Pie de rey o calibre digital.
- Conos calibrados para juntas tóricas.
- Cintas métricas de precisión.
- Galgas de medición.
- Kits de identificación de juntas.
