Retén TCNW

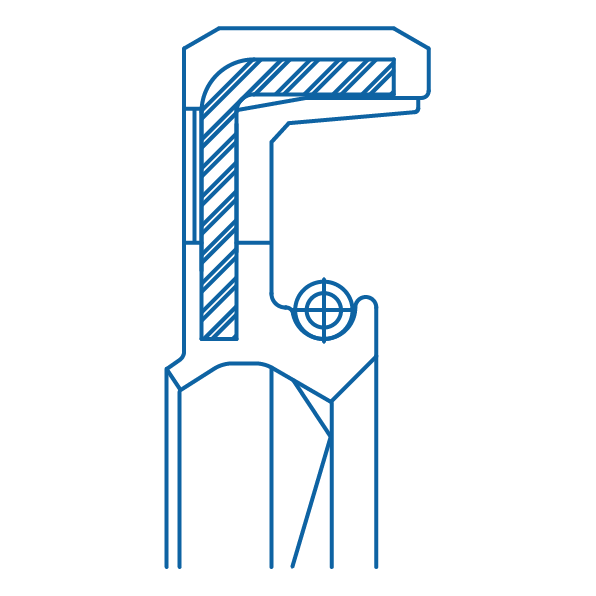

El perfil TCNW es un retén, de alta presión, de doble labio compuesto de una única jaula de metal, con un revestimiento de goma, un labio de sellado primario con muelle integrado y un labio guardapolvo que actúa de protector contra la acumulación de suciedad desde el exterior. El labio de estanqueidad tiene estrías con un sentido de rotación bidireccional, para seguir el mismo giro del eje y controlar la expulsión de lubricante.
CARACTERÍSTICAS
- Buen sellado estático.
- Compensación de diferentes dilataciones térmicas.
- Reducción del riesgo de corrosion por fricción.
- Se permite una mayor rugosidad de la superficie del orificio.
- Sellado para fluidos de baja y alta viscosidad.
- Labio de sellado primario diseñado para presiones de hasta 5 bar.
- Protección contra contaminantes no deseados del aire.
- Labio de sellado con estrías con un sentido de rotación bidireccional.
Consulte nuestra guía de instalación de retenes para realizar una correcta instalación del retén.
| ø | ºC | bar | m/s |
|---|---|---|---|
|
10-790 mm |
-55ºC/225ºC |
≤ 5 bar |
≤ 5 m/s |
MATERIALES
Elastómero
NBR 70-75 Shore A
FKM 75-80 Shore A
VMQ 70-75 Shore A
ACM 70-75 Shore A
EPDM 70-75 Shore A
HNBR 70-75 Shore A
Caja Metálica
AISI 1060-90 - AISI 304 - AISI 316
Muelle
AISI 1060-90 - AISI 302 - AISI 304 - AISI 316
| DIN 3760 ASP |
|---|
TOLERANCIAS PARA EL DIÁMETRO EXTERIOR DEL RETÉN
| Diámetro del alojamiento | Jaula de metal | Revestimiento elastomérico | Encaje |
|---|---|---|---|
| ≤50.0 | +0.10 / +0.20 | +0.15 / +0.30 | +0.20 / +0.40 |
| <50.0 ≤80.0 | +0.13 / +0.23 | +0.20 / +0.35 | +0.25 / +0.45 |
| <80.0 ≤120.0 | +0.15 / +0.25 | +0.20 / +0.35 | +0.25 / +0.45 |
| <120.0 ≤180.0 | +0.18 / +0.28 | +0.25 / +0.45 | +0.30 / +0.55 |
| <180.0 ≤300.0 | +0.20 / +0.30 | +0.25 / +0.45 | +0.30 / +0.55 |
| <300.0≤500.0 | +0.23 / +0.35 | +0.30 / +0.55 | +0.35 / +0.65 |
| <500.0 ≤630.0 | +0.23 / +0.35 | +0.35 / +0.65 | +0.40 / +0.75 |
TOLERANCIA PARA EL DIÁMETRO INTERIOR DEL RETÉN
El diámetro interior del labio de sellado es siempre menor que el diámetro del eje. Dependiendo del diámetro del eje, el diámetro del labio de sellado es generalmente menor, entre 0,8 y 3,5mm.
