Retén SF

Descripción

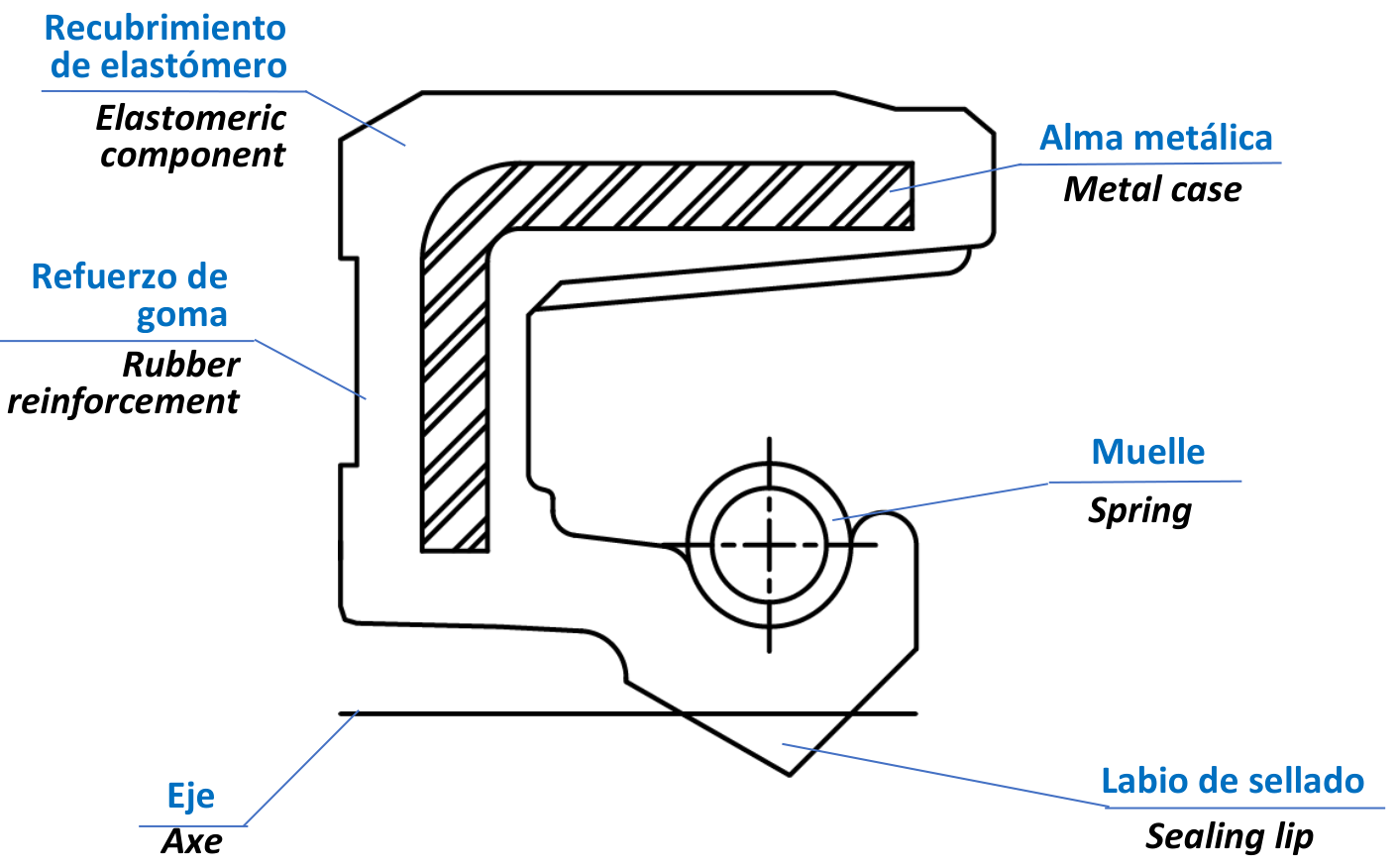

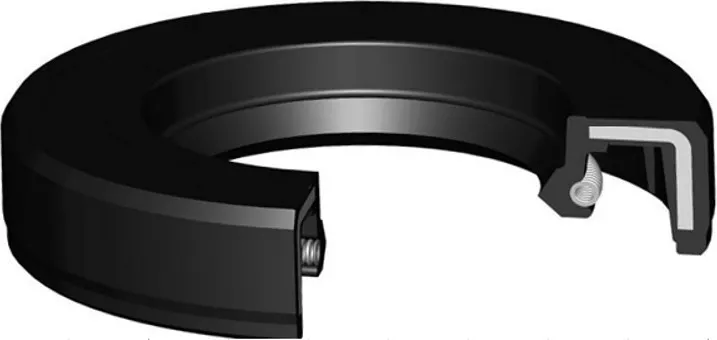

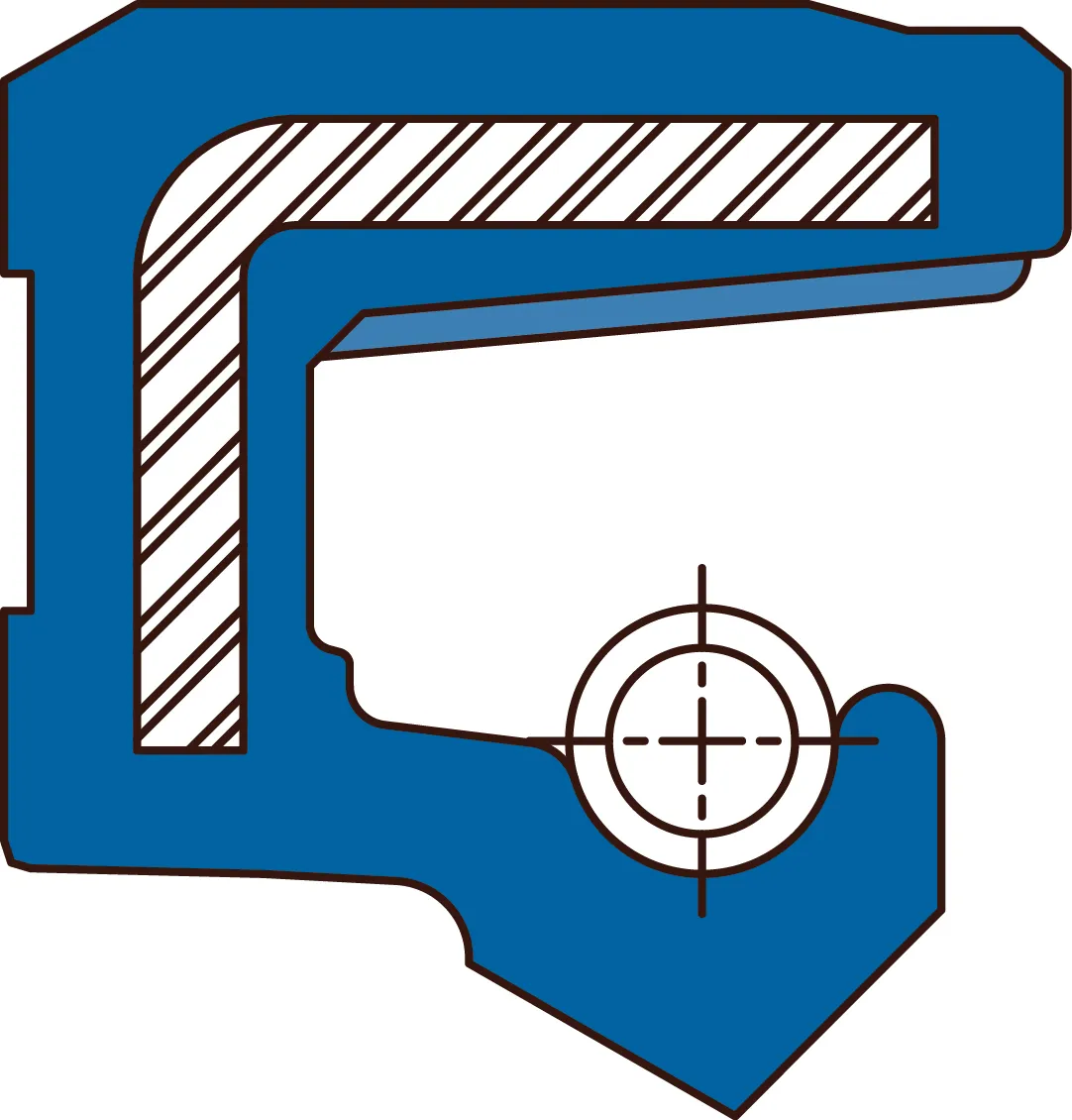

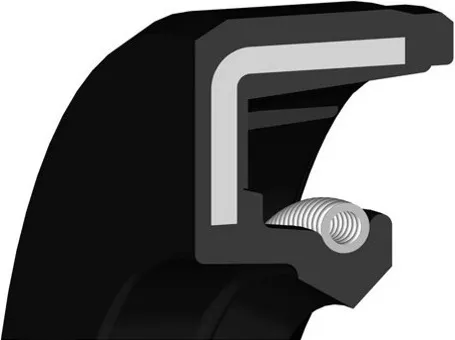

El perfil SF es un retén de labio simple compuesto de una única jaula de metal con un revestimiento de goma reforzado, para evitar la corrosión, y un labio de sellado primario con muelle integrado.

VENTAJAS

Montaje

Consulte nuestra guía de instalación de retenes para realizar una correcta instalación del retén.

Diametro Interior

Cuando no está sometido a presión, el diámetro interior del labio de sellado siempre es menor que el diámetro del eje. La diferencia entre ambas dimensiones se conoce como interferencia o ajuste previo. Dependiendo del tamaño del eje, se estima que el diámetro del labio de sellado es entre 0,8 mm y 3,5 mm menor. Dependerá del ajuste por el que opte cada fabricante.

DATOS TÉCNICOS

DIÁMETRO DEL ALOJAMIENTO	JAULA DE METAL	REVESTIMIENTO ELASTOMÉRICO	ENCAJE
Ø ≤ 50.0	+0.10 / +0.20	+0.15 / +0.30	+0.20 / +0.40
50.0 < Ø ≤ 80.0	+0.13 / +0.23	+0.20 / +0.35	+0.25 / +0.45
80.0 < Ø ≤120.0	+0.15 / +0.25	+0.20 / +0.35	+0.25 / +0.45
120.0 < Ø ≤180.0	+0.18 / +0.28	+0.25 / +0.45	+0.30 / +0.55
180.0 < Ø ≤300.0	+0.20 / +0.30	+0.25 / +0.45	+0.30 / +0.55
300.0 < Ø ≤500.0	+0.23 / +0.35	+0.30 / +0.55	+0.35 / +0.65
500.0 < Ø ≤630.0	+0.23 / +0.35	+0.35 / +0.65	+0.40 / +0.75
