Retén SO

Descripción

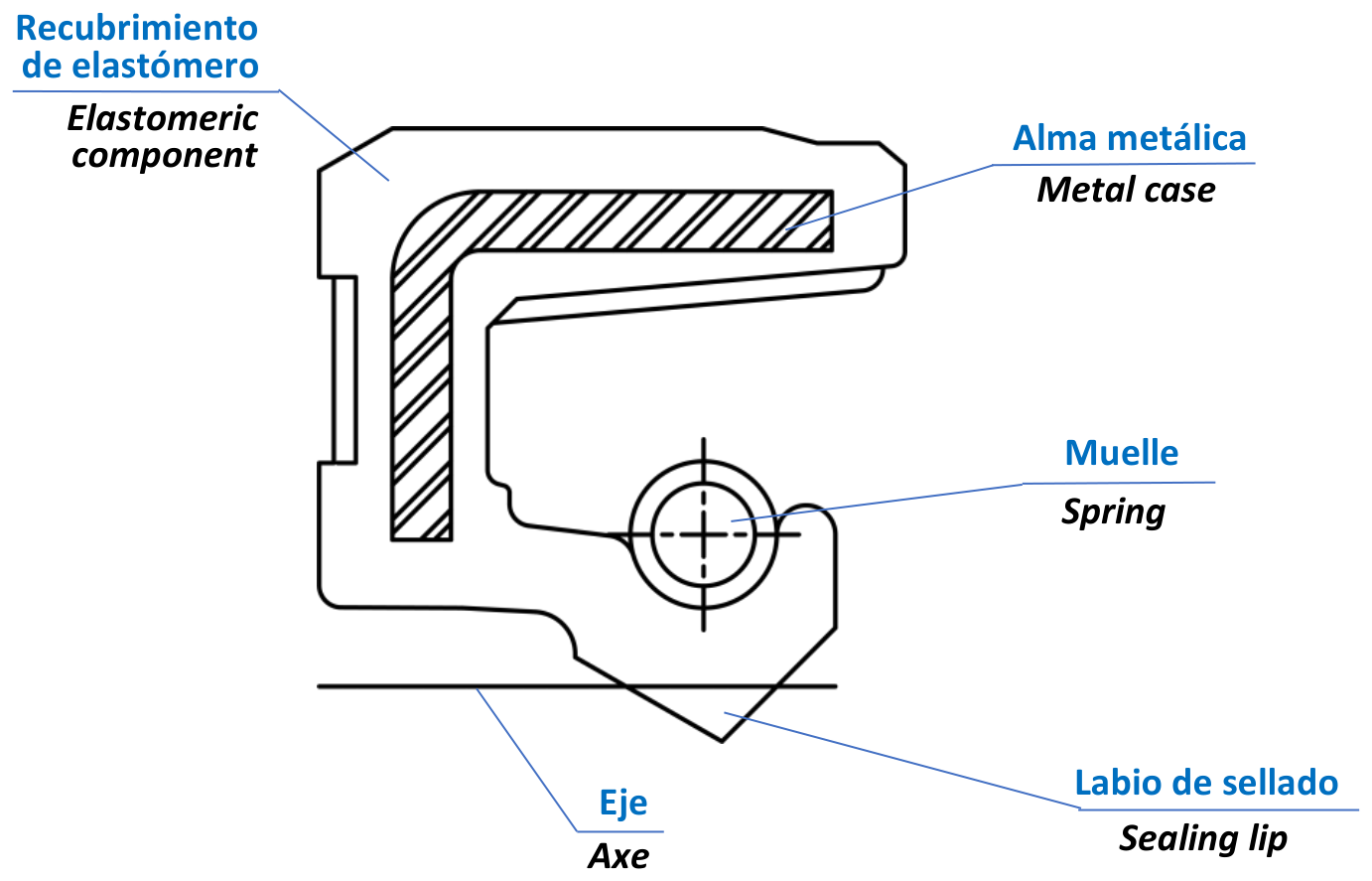

El perfil SO es un retén, para sellado de eje, compuesto de una única jaula de metal con un revestimiento de goma y un labio de sellado primario con muelle integrado. El recubrimiento de goma se consigue por inyección.

VENTAJAS

Montaje

Consulte nuestra guía de instalación de retenes para realizar una correcta instalación del retén.

Diametro Interior

Cuando no está sometido a presión, el diámetro interior del labio de sellado siempre es menor que el diámetro del eje. La diferencia entre ambas dimensiones se conoce como interferencia o ajuste previo. Dependiendo del tamaño del eje, se estima que el diámetro del labio de sellado es entre 0,8 mm y 3,5 mm menor. Dependerá del ajuste por el que opte cada fabricante.

DATOS TÉCNICOS

DIÁMETRO DEL ALOJAMIENTO	JAULA DE METAL	REVESTIMIENTO ELASTOMÉRICO	ENCAJE
Ø ≤ 50.0	+0.10 / +0.20	+0.15 / +0.30	+0.20 / +0.40
50.0 < Ø ≤ 80.0	+0.13 / +0.23	+0.20 / +0.35	+0.25 / +0.45
80.0 < Ø ≤120.0	+0.15 / +0.25	+0.20 / +0.35	+0.25 / +0.45
120.0 < Ø ≤180.0	+0.18 / +0.28	+0.25 / +0.45	+0.30 / +0.55
180.0 < Ø ≤300.0	+0.20 / +0.30	+0.25 / +0.45	+0.30 / +0.55
300.0 < Ø ≤500.0	+0.23 / +0.35	+0.30 / +0.55	+0.35 / +0.65
500.0 < Ø ≤630.0	+0.23 / +0.35	+0.35 / +0.65	+0.40 / +0.75
