Junta de vástago HRO3

Descripción

El HRO3 es una junta de vastago hidraulica de simple efecto formada por dos piezas: un anillo de perfil de PTFE que actua como elemento de estanqueidad principal y un O-ring de elastomero que lo pretensa contra el vastago. El anillo de PTFE aporta baja friccion y un funcionamiento libre de stick-slip, mientras que el O-ring proporciona la fuerza de contacto y compensa el desgaste. Esta especialmente indicado para trabajar dentro de un sistema de estanqueidad y cumple la norma ISO 7425/1.

Montaje

Monte el HRO3 en un alojamiento cerrado segun las cotas del plano. Achaflane y redondee los cantos del alojamiento (R < 0,2 mm) y limpie con cuidado el hueco antes del montaje. No arrastre la junta sobre cantos vivos ni roscas y lubrique el vastago y el sello con el propio fluido de trabajo antes de introducirlo.

VENTAJAS

MATERIALES

El anillo de perfil se fabrica en PTFE de altas prestaciones y el O-ring pretensor puede suministrarse en NBR o FKM segun el fluido y la temperatura de trabajo. La combinacion PTFE+NBR es adecuada para aceites hidraulicos minerales HL y HLP, grasas y fluidos ignifugos HFA, HFB y HFC dentro de sus rangos. La combinacion PTFE+FKM ofrece mayor resistencia termica y quimica, apta para temperaturas mas elevadas y para fluidos HFD. Otras combinaciones de material disponibles bajo consulta.

DATOS TÉCNICOS

NO.	Ød	ØD	B
U-37.92.2 HRO3	3	7.9	2.2
U-48.92.2 HRO3	4	8.9	2.2
U-59.92.2 HRO3	5	9.9	2.2
U-610.92.2 HRO3	6	10.9	2.2
U-711.92.2 HRO3	7	11.9	2.2
U-812.92.2 HRO3	8	12.9	2.2
U-1014.92.2 HRO3	10	14.9	2.2
U-1017.33.2 HRO3	10	17.3	3.2
U-1115.92.2 HRO3	11	15.9	2.2
U-1216.92.2 HRO3	12	16.9	2.2
U-1219.33.2 HRO3	12	19.3	3.2
U-1418.92.2 HRO3	14	18.9	2.2
U-1421.33.2 HRO3	14	21.3	3.2
U-1519.92.2 HRO3	15	19.9	2.2
U-1522.33.2 HRO3	15	22.3	3.2
U-1620.92.2 HRO3	16	20.9	2.2
U-1623.33.2 HRO3	16	23.3	3.2
U-1724.33.2 HRO3	17	24.3	3.2
U-1822.92.2 HRO3	18	22.9	2.2
U-1825.33.2 HRO3	18	25.3	3.2
U-2027.33.2 HRO3	20	27.3	3.2
U-2030.74.2 HRO3	20	30.7	4.2
U-2229.33.2 HRO3	22	29.3	3.2
U-2232.74.2 HRO3	22	32.7	4.2
U-2431.33.2 HRO3	24	31.3	3.2
U-2532.33.2 HRO3	25	32.3	3.2
U-2535.74.2 HRO3	25	35.7	4.2
U-2835.33.2 HRO3	28	35.3	3.2
U-2838.74.2 HRO3	28	38.7	4.2
U-3037.53.2 HRO3	30	37.5	3.2
U-3040.74.2 HRO3	30	40.7	4.2
U-3239.33.2 HRO3	32	39.3	3.2
U-3242.74.2 HRO3	32	42.7	4.2
U-3542.33.2 HRO3	35	42.3	3.2
U-3545.74.2 HRO3	35	45.7	4.2
U-3643.33.2 HRO3	36	43.3	3.2
U-3646.74.2 HRO3	36	46.7	4.2
U-3747.74.2 HRO3	37	47.7	4.2
U-3848.74.2 HRO3	38	48.7	4.2
U-3853.16.3 HRO3	38	53.1	6.3
U-4050.74.2 HRO3	40	50.7	4.2
U-4055.16.3 HRO3	40	55.1	6.3
U-4252.74.2 HRO3	42	52.7	4.2
U-4459.16.3 HRO3	44	59.1	6.3
U-4552.33.2 HRO3	45	52.3	3.2
U-4555.74.2 HRO3	45	55.7	4.2
U-4560.16.3 HRO3	45	60.1	6.3
U-4661.16.3 HRO3	46	61.1	6.3
U-4858.74.2 HRO3	48	58.7	4.2
U-5060.74.2 HRO3	50	60.7	4.2
U-5065.16.3 HRO3	50	65.1	6.3
U-5363.54.2 HRO3	53	63.5	4.2
U-5565.74.2 HRO3	55	65.7	4.2
U-5570.16.3 HRO3	55	70.1	6.3
U-5666.74.2 HRO3	56	66.7	4.2
U-5671.16.3 HRO3	56	71.1	6.3
U-5772.16.3 HRO3	57	72.1	6.3
U-5873.16.3 HRO3	58	73.1	6.3
U-6070.74.2 HRO3	60	70.7	4.2
U-6075.16.3 HRO3	60	75.1	6.3
U-6378.16.3 HRO3	63	78.1	6.3
U-6479.16.3 HRO3	64	79.1	6.3
U-6580.16.3 HRO3	65	80.1	6.3
U-7080.74.2 HRO3	70	80.7	4.2
U-7085.16.3 HRO3	70	85.1	6.3
U-7186.16.3 HRO3	71	86.1	6.3
U-7585.74.2 HRO3	75	85.7	4.2
U-7590.16.3 HRO3	75	90.1	6.3
U-8090.74.2 HRO3	80	90.7	4.2
U-8095.16.3 HRO3	80	95.1	6.3
U-85100.16.3 HRO3	85	100.1	6.3
U-86101.66.3 HRO3	86	101.6	6.3
U-90105.16.3 HRO3	90	105.1	6.3
U-95110.16.3 HRO3	95	110.1	6.3
U-98113.16.3 HRO3	98	113.1	6.3
U-99114.16.3 HRO3	99	114.1	6.3
U-100110.74.2 HRO3	100	110.7	4.2
U-100115.16.3 HRO3	100	115.1	6.3
U-105120.16.3 HRO3	105	120.1	6.3
U-110125.16.3 HRO3	110	125.1	6.3
U-110130.58.1 HRO3	110	130.5	8.1
U-115130.16.3 HRO3	115	130.1	6.3
U-1181294.2 HRO3	118	129	4.2
U-1201314.2 HRO3	120	131	4.2
U-120135.16.3 HRO3	120	135.1	6.3
U-125140.16.3 HRO3	125	140.1	6.3
U-125145.58.1 HRO3	125	145.5	8.1
U-130145.16.3 HRO3	130	145.1	6.3
U-130150.58.1 HRO3	130	150.5	8.1
U-135150.16.3 HRO3	135	150.1	6.3
U-138153.16.3 HRO3	138	153.1	6.3
U-140150.74.2 HRO3	140	150.7	4.2
U-140155.16.3 HRO3	140	155.1	6.3
U-140160.58.1 HRO3	140	160.5	8.1
U-145160.16.3 HRO3	145	160.1	6.3
U-150165.16.3 HRO3	150	165.1	6.3
U-155170.16.3 HRO3	155	170.1	6.3
U-160175.16.3 HRO3	160	175.1	6.3
U-160180.58.1 HRO3	160	180.5	8.1
U-165180.16.3 HRO3	165	180.1	6.3
U-170185.16.3 HRO3	170	185.1	6.3
U-180195.16.3 HRO3	180	195.1	6.3
U-180200.58.1 HRO3	180	200.5	8.1
U-185200.16.3 HRO3	185	200.1	6.3
U-190205.16.3 HRO3	190	205.1	6.3
U-195210.16.3 HRO3	195	210.1	6.3
U-1992218.1 HRO3	199	221	8.1
U-200220.58.1 HRO3	200	220.5	8.1
U-2042258.1 HRO3	204	225	8.1
U-205225.58.1 HRO3	205	225.5	8.1
U-210230.58.1 HRO3	210	230.5	8.1
U-220240.58.1 HRO3	220	240.5	8.1
U-225245.58.1 HRO3	225	245.5	8.1
U-230250.58.1 HRO3	230	250.5	8.1
U-235255.58.1 HRO3	235	255.5	8.1
U-240260.58.1 HRO3	240	260.5	8.1
U-242262.58.1 HRO3	242	262.5	8.1
U-250270.58.1 HRO3	250	270.5	8.1
U-2602848.1 HRO3	260	284	8.1
U-2702948.1 HRO3	270	294	8.1
U-2752958.1 HRO3	275	295	8.1
U-2803048.1 HRO3	280	304	8.1
U-2903148.1 HRO3	290	314	8.1
U-3003248.1 HRO3	300	324	8.1
U-3103348.1 HRO3	310	334	8.1
U-3203448.1 HRO3	320	344	8.1
U-3303548.1 HRO3	330	354	8.1
U-3403648.1 HRO3	340	364	8.1
U-340367.39.5 HRO3	340	367.3	9.5
U-3503748.1 HRO3	350	374	8.1
U-3603848.1 HRO3	360	384	8.1
U-3703948.1 HRO3	370	394	8.1
U-3804048.1 HRO3	380	404	8.1
U-3904148.1 HRO3	390	414	8.1
U-4004248.1 HRO3	400	424	8.1
U-4104348.1 HRO3	410	434	8.1
U-4204448.1 HRO3	420	444	8.1
U-4304548.1 HRO3	430	454	8.1
U-4404648.1 HRO3	440	464	8.1
U-4504748.1 HRO3	450	474	8.1
U-4604848.1 HRO3	460	484	8.1
U-4704948.1 HRO3	470	494	8.1
U-4805048.1 HRO3	480	504	8.1
U-5005248.1 HRO3	500	524	8.1
U-5205448.1 HRO3	520	544	8.1
U-5255498.1 HRO3	525	549	8.1
U-5505748.1 HRO3	550	574	8.1
U-5605848.1 HRO3	560	584	8.1
U-5705948.1 HRO3	570	594	8.1
U-5806048.1 HRO3	580	604	8.1
U-6006248.1 HRO3	600	624	8.1
U-6306548.1 HRO3	630	654	8.1
U-6506748.1 HRO3	650	674	8.1
U-650673.39.5 HRO3	650	673.3	9.5
U-650677.39.5 HRO3	650	677.3	9.5
U-690717.39.5 HRO3	690	717.3	9.5
U-700727.39.5 HRO3	700	727.3	9.5
U-710737.39.5 HRO3	710	737.3	9.5
U-730757.39.5 HRO3	730	757.3	9.5
U-750777.39.5 HRO3	750	777.3	9.5
U-770797.39.5 HRO3	770	797.3	9.5
U-8008248.1 HRO3	800	824	8.1
U-800827.39.5 HRO3	800	827.3	9.5

Plano técnico y parámetros de montaje de la junta de vástago HRO3

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago HRO3 en ranura cerrada según ISO 7425/1. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el ancho de la ranura (B), el diámetro del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan el radio máximo del fondo de la ranura (r ≤ 0.40 mm), la holgura de extrusión (E) y el ángulo a 20° del chaflán de entrada, que debe quedar redondeado y libre de rebabas. Estos valores aseguran el alojamiento conjunto del anillo de perfil y de la junta tórica pretensora, garantizan la estabilidad del conjunto bajo presión y evitan daños en el perfil durante la instalación.

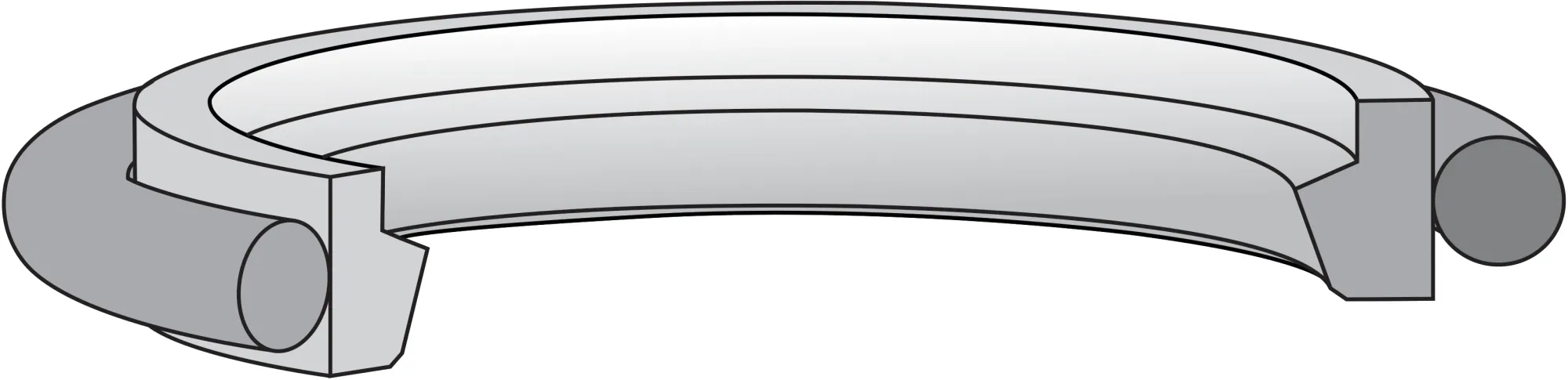

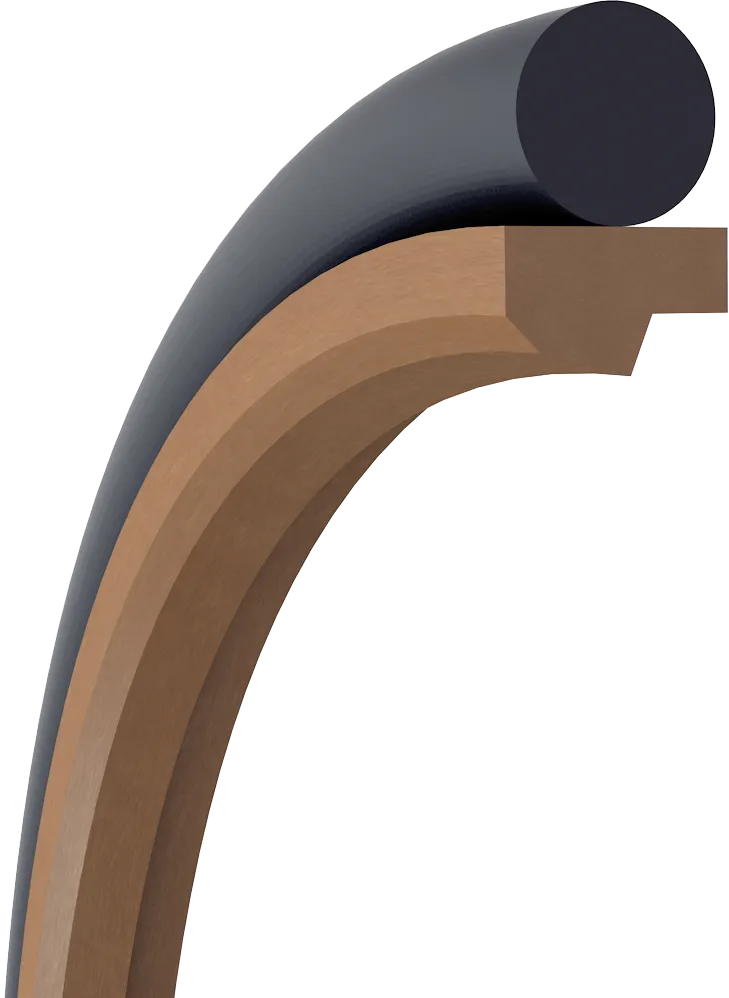

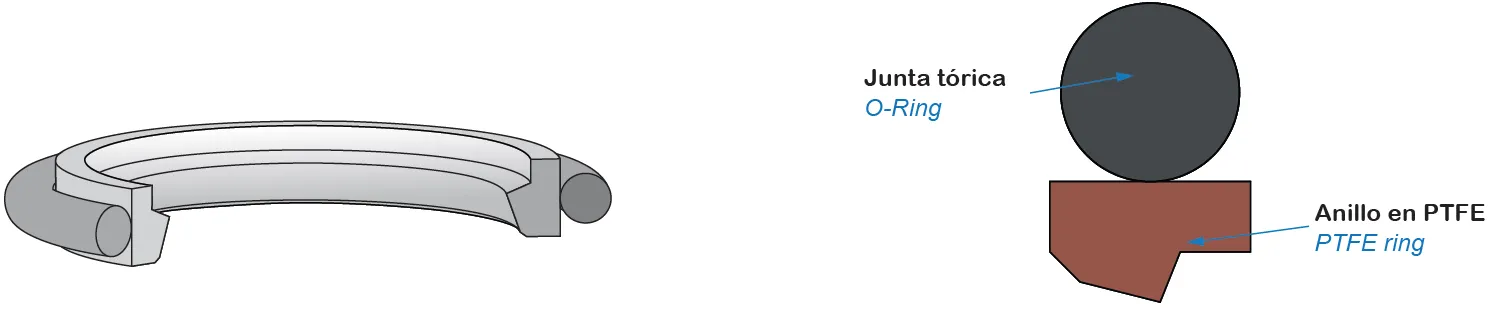

Vista tridimensional y componentes de la junta de vástago HRO3

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago de simple efecto HRO3 para aplicaciones hidráulicas. En el esquema se observan claramente sus dos elementos: el anillo de perfil en PTFE de altas prestaciones, que actúa como elemento de estanqueidad principal, y la junta tórica de elastómero en NBR o FKM, que lo pretensa contra el vástago. El anillo de PTFE aporta baja fricción y un funcionamiento libre de stick-slip, mientras que la junta tórica proporciona la fuerza de contacto y compensa el desgaste, lo que hace este perfil especialmente indicado para trabajar dentro de un sistema de estanqueidad.
