Junta de vástago UIR

Descripción

Junta de vástago hidráulica de perfil en U, asimétrica y de simple efecto. Sella el vástago aprovechando la presión del sistema: cuanto mayor es la presión, mayor es el efecto de estanqueidad. Su labio interior acortado y su labio de cierre rebajado reducen la fricción, mientras que el ajuste firme en el diámetro exterior asegura un asiento estable en el alojamiento. UIR es el diseño estándar para hidráulica y cilindros normalizados.

Montaje

El UIR se monta en una ranura cerrada. Achaflana los cantos del alojamiento y del vástago para evitar daños, y limpia el alojamiento antes del montaje. No arrastres la junta sobre cantos vivos, roscas ni chaveteros: utiliza un casquillo de montaje si es necesario. Lubrica el vástago antes de instalar el conjunto para asegurar un sellado correcto.

VENTAJAS

Diseño asimétrico de simple efecto para el sellado de vástagos.
Excelente efecto de estanqueidad estática y dinámica.
El aumento de presión incrementa el efecto de sellado.
Labio interior acortado y labio de cierre rebajado que reducen la fricción.
Labio interior acortado y labio de cierre rebajado que reducen la fricción.
Montaje sencillo a presión en ranura cerrada.

MATERIALES

Disponible en materiales NBR, EPDM, FKM, FFKM, NR, CR, VMQ y PTFE, seleccionables según el fluido y la temperatura de trabajo. Esta gama ofrece una combinación óptima de resistencia química y estabilidad térmica, con buen comportamiento frente a aceites hidráulicos, aceites lubricantes, grasas y fluidos ignífugos HFA, HFB y HFC. La elección del compuesto adecuado garantiza un sellado fiable y una larga vida útil del vástago.

DATOS TÉCNICOS

NO.	Ød	ØD	b	B	C
U-25.52.6 UIR	2	5.5	2.6	3.1	2
U-4126 UIR	4	12	6	7	4
U-4124.5 UIR	4	12	4.5	5	4
U-483 UIR	4	8	3	3.5	2
U-5104 UIR	5	10	4	4.5	2
U-6.3512.73.96 UIR	6.35	12.7	3.96	4.46	3
U-6124 UIR	6	12	4	4.5	3
U-813.23.1 UIR	8	13.2	3.1	3.6	2
U-8165.5 UIR	8	16	5.5	6.5	4
U-8144.5 UIR	8	14	4.5	5	3
U-8144 UIR	8	14	4	4.5	3
U-9.5216.53.96 UIR	9.52	16.5	3.96	4.46	3.5
U-9159 UIR	9	15	9	10	3
U-10185.5 UIR	10	18	5.5	6.5	4
U-1013.62.3 UIR	10	13.6	2.3	2.8	2
U-10142 UIR	10	14	2	2.5	2
U-10164.5 UIR	10	16	4.5	5	3
U-12227.5 UIR	12	22	7.5	8.5	4.5
U-12184.5 UIR	12	18	4.5	5	3
U-12205.5 UIR	12	20	5.5	6.5	4
U-14184 UIR	14	18	4	4.5	2
U-14225.5 UIR	14	22	5.5	6.5	4
U-14.2820.634.76 UIR	14.28	20.63	4.76	5.76	3
U-14193.5 UIR	14	19	3.5	4	2
U-15236.3 UIR	15	23	6.3	7.3	4
U-15.8722.224.76 UIR	15.87	22.22	4.76	5.76	3
U-15224.3 UIR	15	22	4.3	4.8	3.5
U-16245 UIR	16	24	5	6	4
U-16245.5 UIR	16	24	5.5	6.5	4
U-16267 UIR	16	26	7	8	4.5
U-16235.5 UIR	16	23	5.5	6.5	3.5
U-1622.54.5 UIR	16	22.5	4.5	5	3
U-16225 UIR	16	22	5	6	3
U-1620.63.3 UIR	16	20.6	3.3	3.8	3
U-17.4623.814.76 UIR	17.46	23.81	4.76	5.26	3
U-18245 UIR	18	24	5	6	3
U-18255 UIR	18	25	5	6	3.5
U-18255.5 UIR	18	25	5.5	6.5	3.5
U-18264.5 UIR	18	26	4.5	5	4
U-18288.2 UIR	18	28	8.2	9.2	4.5
U-18254.5 UIR	18	25	4.5	5	3.5
U-18265.5 UIR	18	26	5.5	6.5	4
U-19.0525.44.76 UIR	19.05	25.4	4.76	5.76	3
U-20306 UIR	20	30	6	7	4.5
U-20285.5 UIR	20	28	5.5	6.5	4
U-20308 UIR	20	30	8	9	4.5
U-20307 UIR	20	30	7	8	4.5
U-22307 UIR	22	30	7	8	4
U-22308 UIR	22	30	8	9	4
U-22326 UIR	22	32	6	7	4.5
U-22305.7 UIR	22	30	5.7	6.7	4
U-22.4304.5 UIR	22.4	30	4.5	5	4
U-22295 UIR	22	29	5	6	3.5
U-23.8136.516.35 UIR	23.81	36.51	6.35	7.35	5
U-24348.5 UIR	24	34	8.5	9.5	4.5
U-24325.5 UIR	24	32	5.5	6.5	4
U-25356 UIR	25	35	6	7	4.5
U-25358 UIR	25	35	8	9	4.5
U-25335.5 UIR	25	33	5.5	6.5	4
U-25326 UIR	25	32	6	7	3.5
U-25325.5 UIR	25	32	5.5	6.5	3.5
U-25376 UIR	25	37	6	7	5
U-25327 UIR	25	32	7	8	3.5
U-253310 UIR	25	33	10	11	4
U-25357 UIR	25	35	7	8	4.5
U-25.438.16.35 UIR	25.4	38.1	6.35	7.35	5
U-26.9936.516.35 UIR	26.99	36.51	6.35	7.35	4.5
U-28386 UIR	28	38	6	7	4.5
U-28387 UIR	28	38	7	8	4.5
U-28388 UIR	28	38	8	9	4.5
U-28365.7 UIR	28	36	5.7	6.7	4
U-28365.5 UIR	28	36	5.5	6.5	4
U-28368 UIR	28	36	8	9	4
U-2835.55 UIR	28	35.5	5	6	4
U-30408 UIR	30	40	8	9	4.5
U-30428.5 UIR	30	42	8.5	9.5	5
U-30407 UIR	30	40	7	8	4.5
U-30385.7 UIR	30	38	5.7	6.7	4
U-30388 UIR	30	38	8	9	4
U-30386.3 UIR	30	38	6.3	7.3	4
U-30.1638.16.35 UIR	30.16	38.1	6.35	7.35	4
U-32427 UIR	32	42	7	8	4.5
U-32405.7 UIR	32	40	5.7	6.7	4
U-32408 UIR	32	40	8	9	4
U-32488 UIR	32	48	8	9	5.5
U-34447 UIR	34	44	7	8	4.5
U-35458 UIR	35	45	8	9	4.5
U-35457 UIR	35	45	7	8	4.5
U-354510 UIR	35	45	10	11	4.5
U-35438 UIR	35	43	8	9	4
U-35436 UIR	35	43	6	7	4
U-35.545.26 UIR	35.5	45.2	6	7	4.5
U-35.540.53.5 UIR	35.5	40.5	3.5	4	2
U-36468 UIR	36	46	8	9	4.5
U-364610 UIR	36	46	10	11	4.5
U-36445.7 UIR	36	44	5.7	6.7	4
U-36445.5 UIR	36	44	5.5	6.5	4
U-36467 UIR	36	46	7	8	4.5
U-36446 UIR	36	44	6	7	4
U-37478 UIR	37	47	8	9	4.5
U-38.150.89.52 UIR	38.1	50.8	9.52	10.52	5
U-405010 UIR	40	50	10	11	4.5
U-40508 UIR	40	50	8	9	4.5
U-40488 UIR	40	48	8	9	4
U-40507 UIR	40	50	7	8	4.5
U-40485.4 UIR	40	48	5.4	6.4	4
U-40485.8 UIR	40	48	5.8	6.8	4
U-41.2750.85.56 UIR	41.27	50.8	5.56	6.56	4.5
U-455510 UIR	45	55	10	11	4.5
U-45557 UIR	45	55	7	8	4.5
U-45609 UIR	45	60	9	10	5.5
U-45607 UIR	45	60	7	8	5.5
U-45557.3 UIR	45	55	7.3	8.3	4.5
U-45556 UIR	45	55	6	7	4.5
U-456112 UIR	45	61	12	13	5.5
U-45628 UIR	45	62	8	9	5.5
U-506010 UIR	50	60	10	11	4.5
U-506510 UIR	50	65	10	11	5.5
U-50607 UIR	50	60	7	8	4.5
U-50628 UIR	50	62	8	9	5
U-50607.5 UIR	50	60	7.5	8.5	4.5
U-556510 UIR	55	65	10	11	4.5
U-55657.3 UIR	55	65	7.3	8.3	4.5
U-56688.5 UIR	56	68	8.5	9.5	5
U-607010 UIR	60	70	10	11	4.5
U-607012 UIR	60	70	12	13	4.5
U-607512 UIR	60	75	12	13	5.5
U-607011 UIR	60	70	11	12	4.5
U-60748 UIR	60	74	8	9	5
U-60728.5 UIR	60	72	8.5	9.5	5
U-608012 UIR	60	80	12	13	6
U-63758.5 UIR	63	75	8.5	9.5	5
U-63736.5 UIR	63	73	6.5	7.5	4.5
U-63.576.29.52 UIR	63.5	76.2	9.52	10.52	5
U-6378.15.8 UIR	63	78.1	5.8	6.8	5.5
U-638312 UIR	63	83	12	13	6
U-657510 UIR	65	75	10	11	4.5
U-708012 UIR	70	80	12	13	4.5
U-708510 UIR	70	85	10	11	5.5
U-708512 UIR	70	85	12	13	5.5
U-70828.5 UIR	70	82	8.5	9.5	5
U-758512 UIR	75	85	12	13	4.5
U-75857.2 UIR	75	85	7.2	8.2	4.5
U-78888 UIR	78	88	8	9	4.5
U-809012 UIR	80	90	12	13	4.5
U-80928.5 UIR	80	92	8.5	9.5	5
U-80929.5 UIR	80	92	9.5	10.5	5
U-859512 UIR	85	95	12	13	4.5
U-85957 UIR	85	95	7	8	4.5
U-851009 UIR	85	100	9	10	5.5
U-9010012 UIR	90	100	12	13	4.5
U-901028.5 UIR	90	102	8.5	9.5	5
U-9010512 UIR	90	105	12	13	5.5
U-9010511.5 UIR	90	105	11.5	12.5	5.5
U-9510512 UIR	95	105	12	13	4.5
U-9511513 UIR	95	115	13	14	6
U-10011014 UIR	100	110	14	15	4.5
U-10011512 UIR	100	115	12	13	5.5
U-10011510 UIR	100	115	10	11	5.5
U-10512012 UIR	105	120	12	13	5.5
U-10512010 UIR	105	120	10	11	5.5
U-11013014 UIR	110	130	14	15	6
U-12014014.6 UIR	120	140	14.6	15.6	6
U-1201359.5 UIR	120	135	9.5	10.5	5.5
U-12514512 UIR	125	145	12	13	6
U-13514512 UIR	135	145	12	13	4.5
U-14016014 UIR	140	160	14	15	6
U-15016013.5 UIR	150	160	13.5	14.5	4.5
U-15017015 UIR	150	170	15	16	6
U-15516512 UIR	155	165	12	13	4.5
U-16017012 UIR	160	170	12	13	4.5
U-18020011.5 UIR	180	200	11.5	12.5	6
U-19021015 UIR	190	210	15	16	6
U-22024015 UIR	220	240	15	16	6
U-24026015 UIR	240	260	15	16	6

Plano técnico y parámetros de montaje de las juntas simétricas UIR

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago UIR. En él se especifican las dimensiones críticas vinculadas a las tablas de especificaciones, tales como el ancho de la junta (b), el ancho de la ranura (B), el diámetro interior del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan el radio máximo del fondo de la ranura (r < 0.40 mm), la longitud del chaflán de entrada (C) y su ángulo a 20°. Estos parámetros aseguran un asiento estable en la ranura con un ajuste firme en el diámetro exterior, reducen la fricción mediante el labio interior acortado y garantizan una eficaz estanqueidad tanto estática como dinámica en cilindros estándar.

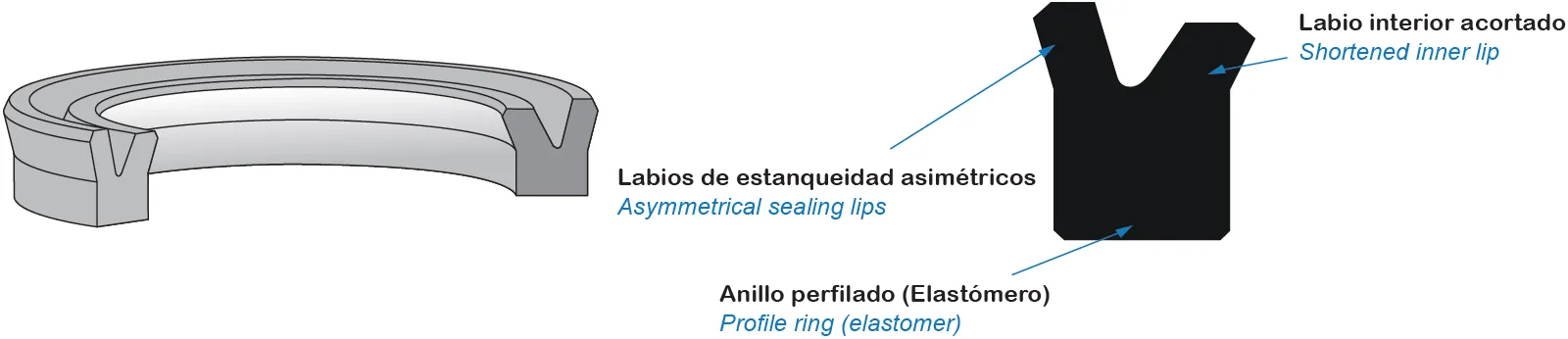

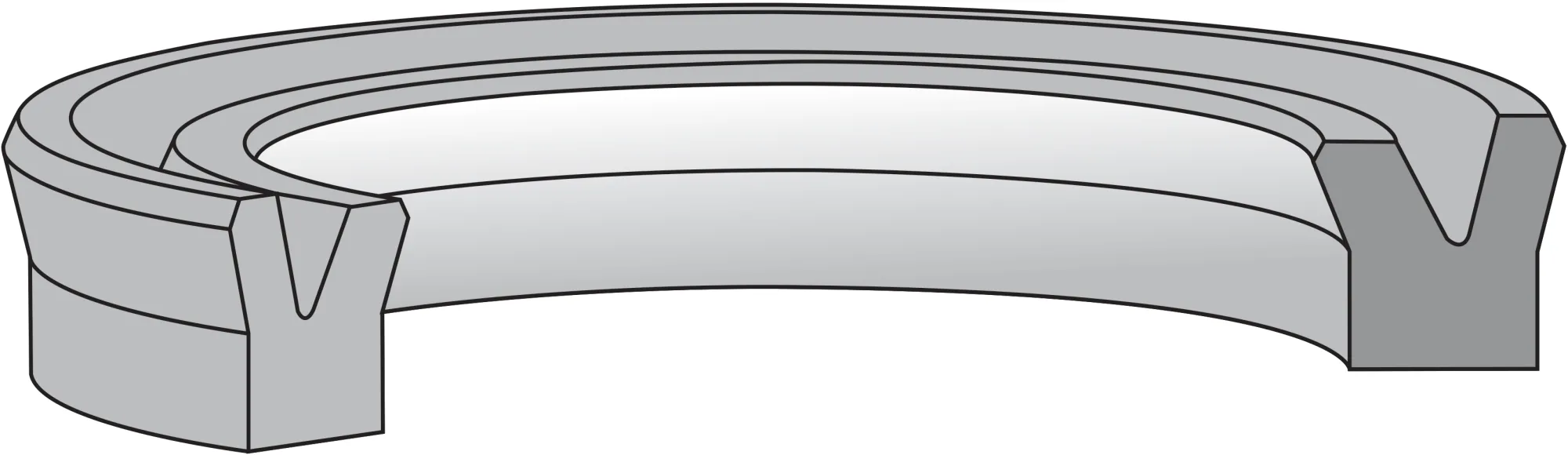

Vista tridimensional y componentes de las juntas simétricas UIR

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago hidráulica UIR. En el esquema se aprecian sus elementos característicos: el anillo perfilado de elastómero con perfil en U asimétrico, los labios de estanqueidad asimétricos (con el labio interior acortado) y el labio de cierre rebajado. Esta geometría reduce la fricción en el movimiento del vástago, mientras que su ajuste firme en el diámetro exterior garantiza una colocación estable y un sellado eficaz que se refuerza a medida que aumenta la presión del sistema.
