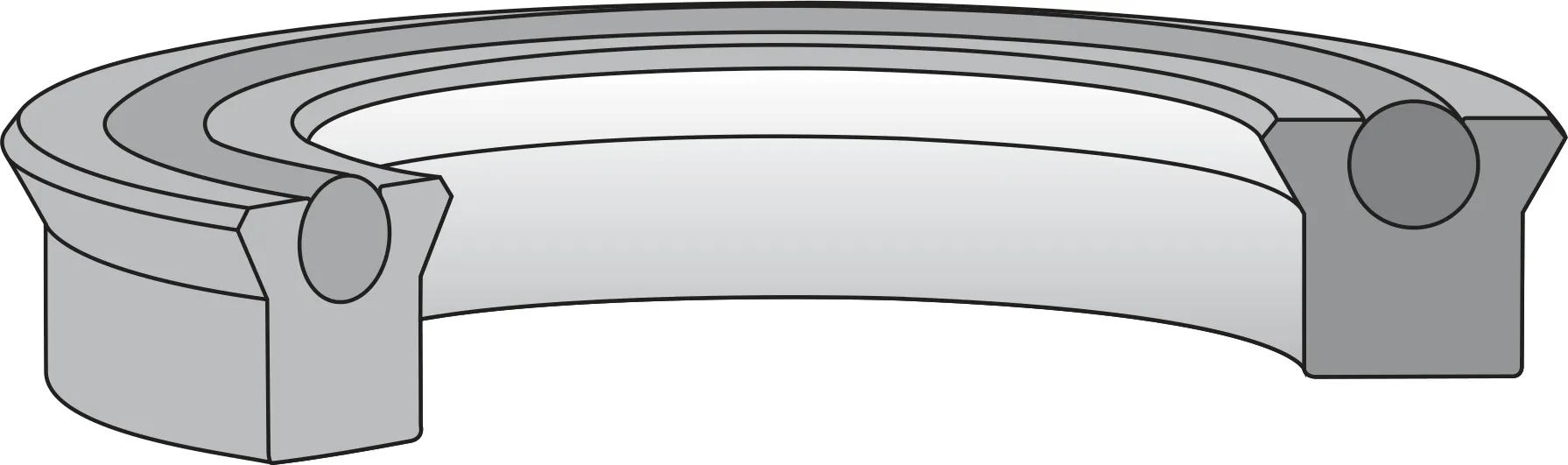

La junta HB es un elemento de estanqueidad hidráulico de simple efecto formado por una junta en U de poliuretano de perfil compacto y una junta tórica de elastómero que actúa como elemento de precarga. Es apta tanto para vástago como para pistón. Su sección rectangular le aporta estabilidad en el alojamiento, incluso en carreras largas y alta presión. Gracias a la junta tórica, mantiene la fuerza de contacto a presión cero o baja evitando fugas, y a medida que sube la presión aumenta la fuerza de sellado y la tórica garantiza la actuación completa del labio.
Lubricar la junta y las superficies de montaje. Achaflanar y pulir los cantos de entrada. Evitar rebabas y cantos vivos. Montar sin torsiones ni pellizcos. Comprobar el correcto asentamiento antes de la puesta en servicio. No montar dos juntas enfrentadas en pistón de doble efecto, para evitar el atrapamiento de presión entre ellas.
Junta en U de poliuretano (PU) por su elevada resistencia al desgaste y a la extrusión, con junta tórica de precarga de NBR (nitrilo). Adecuada para aceites hidráulicos minerales, aceites biodegradables y fluidos de base agua (solubles en agua y agua-glicol) mediante la selección adecuada del material.
| ALP NO | Ød | ØD | b | B | C |
|---|---|---|---|---|---|
| U-19.05*25.4*6.35 HB | 19.05 | 25.4 | 6.35 | 6.98 | 3 |
| U-22.23*28.58*3.18 HB | 22.23 | 28.58 | 3.18 | 3.51 | 3 |
| U-25.4*31.75*6.35 HB | 25.4 | 31.75 | 6.35 | 6.98 | 3 |
| U-25.4*34.93*4.76 HB | 25.4 | 34.93 | 4.76 | 5.28 | 4 |
| U-25.4*34.93*7.94 HB | 25.4 | 34.93 | 7.94 | 8.71 | 4 |
| U-25.4*38.1*6.35 HB | 25.4 | 38.1 | 6.35 | 6.98 | 4.5 |
| U-28.58*38.1*4.76 HB | 28.58 | 38.1 | 4.76 | 5.28 | 4 |
| U-28*40*9 HB | 28 | 40 | 9 | 10 | 4 |
| U-30*40*6 HB | 30 | 40 | 6 | 7 | 4 |
| U-30*40*9 HB | 30 | 40 | 9 | 10 | 4 |
| U-31.75*38.1*6.35 HB | 31.75 | 38.1 | 6.35 | 6.98 | 3 |
| U-31.75*41.28*7.94 HB | 31.75 | 41.28 | 7.94 | 8.71 | 4 |
| U-38.1*47.63*7.94 HB | 38.1 | 47.63 | 7.94 | 8.71 | 4 |
| U-38.1*47.63*9.53 HB | 38.1 | 47.63 | 9.53 | 10.49 | 4 |
| U-38.1*50.8*9.53 HB | 38.1 | 50.8 | 9.53 | 10.49 | 4.5 |
| U-40*50*6 HB | 40 | 50 | 6 | 7 | 4 |
| U-44.45*53.98*9.53 HB | 44.45 | 53.98 | 9.53 | 10.49 | 4 |
| U-47.62*57.15*9.52 HB | 47.62 | 57.15 | 9.52 | 10.48 | 4 |
| U-50.8*60.33*9.53 HB | 50.8 | 60.33 | 9.53 | 10.49 | 4 |
| U-50.8*63.5*9.53 HB | 50.8 | 63.5 | 9.53 | 10.49 | 4.5 |
| U-57.15*69.85*6.35 HB | 57.15 | 69.85 | 6.35 | 6.98 | 4.5 |
| U-63.5*76.2*9.53 HB | 63.5 | 76.2 | 9.53 | 10.49 | 4.5 |
| U-76.2*88.9*9.53 HB | 76.2 | 88.9 | 9.53 | 10.49 | 4.5 |
| U-76.2*95.25*15.875 HB | 76.2 | 95.25 | 15.875 | 17.47 | 5 |
| U-88.9*101.6*9.53 HB | 88.9 | 101.6 | 9.53 | 10.49 | 4.5 |
| U-92.08*101.6*9.53 HB | 92.08 | 101.6 | 9.53 | 10.49 | 4 |
| U-105*120*9 HB | 105 | 120 | 9 | 10 | 4.5 |
| U-107.95*127*15.88 HB | 107.95 | 127 | 15.88 | 17.47 | 5 |
| U-109*125*10.5 HB | 109 | 125 | 10.5 | 11.5 | 4.5 |
| U-152.4*171.45*15.875 HB | 152.4 | 171.45 | 15.875 | 17.47 | 5 |
