Juntas simétricas USM

Descripción

El USM es un juego de juntas de vástago hidráulico de servicio pesado y simple efecto, formado por un anillo de estanqueidad de elastómero, un anillo de extrusión con refuerzo textil y un anillo de respaldo termoplástico. El anillo de elastómero sella frente a presiones variables y elevadas, y los anillos de extrusión y de respaldo alargan la vida útil del conjunto. Está diseñado para trabajar hasta 700 bar con cargas severas y vibraciones.

Montaje

Montar en ranura cerrada según las medidas de la ficha, respetando el orden y la orientación de las tres piezas según el plano de montaje. Limpiar bien el alojamiento, achaflanar y redondear los cantos vivos, y no arrastrar las piezas sobre aristas cortantes, roscas o chaveteros. Lubricar el vástago con aceite antes del montaje.

VENTAJAS

Juego de tres piezas de simple efecto para vástago, concebido para servicio pesado.
Excelente estanqueidad frente a presiones variables y elevadas, hasta 700 bar.
Anillo de estanqueidad de elastómero con alta resistencia a la deformación remanente por compresión.
Anillo de extrusión con refuerzo textil, que protege el conjunto y alarga su vida útil.
Diseño contrastado, de eficacia probada en cilindros industriales y maquinaria de obra.

MATERIALES

Fabricado con un anillo de estanqueidad de NBR de 75 a 80 Shore A, un anillo de extrusión de NBR con refuerzo textil de 75 a 80 Shore A y un anillo de respaldo de POM. El nitrilo del anillo de estanqueidad ofrece una alta resistencia a la deformación remanente por compresión, y el anillo de respaldo aporta la resistencia a la extrusión que exigen las presiones altas.

DATOS TÉCNICOS

NO.	Ød	ØD	B	C
U-354722.5 USM	35	47	22.5	5
U-405522.5 USM	40	55	22.5	5
U-456022.5 USM	45	60	22.5	5
U-506522.5 USM	50	65	22.5	5
U-557022.5 USM	55	70	22.5	5
U-607522.5 USM	60	75	22.5	5
U-708522.5 USM	70	85	22.5	5
U-8010030 USM	80	100	30	5
U-809522.5 USM	80	95	22.5	5
U-859522.5 USM	85	95	22.5	5
U-859825 USM	85	98	25	5
U-9011030 USM	90	110	30	5
U-10012030 USM	100	120	30	5
U-11013032.5 USM	110	130	32.5	5
U-11013030 USM	110	130	30	5
U-11512522.5 USM	115	125	22.5	7
U-12014030 USM	120	140	30	7

Plano técnico y parámetros de montaje de las juntas simétricas USM

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje del juego de junta de vástago USM. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, tales como el ancho de la ranura de alojamiento (B), el diámetro interior del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan el radio máximo del fondo de la ranura (r < 0.40 mm), la longitud del chaflán de entrada (C) y su ángulo a 20°. Estos parámetros aseguran una adecuada compresión del conjunto de tres piezas (anillo de sellado, anillo anti-extrusión y aro de refuerzo), garantizando un guiado estable y un rendimiento de estanqueidad óptimo bajo presiones muy elevadas y condiciones de servicio pesado.

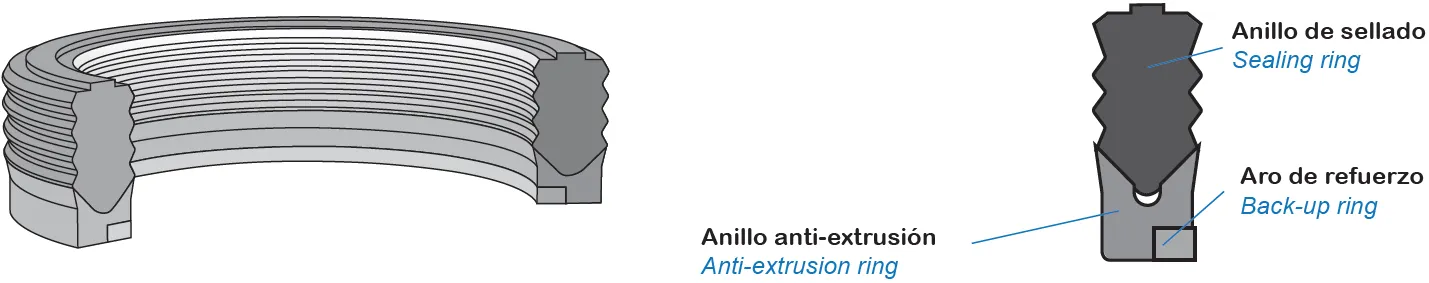

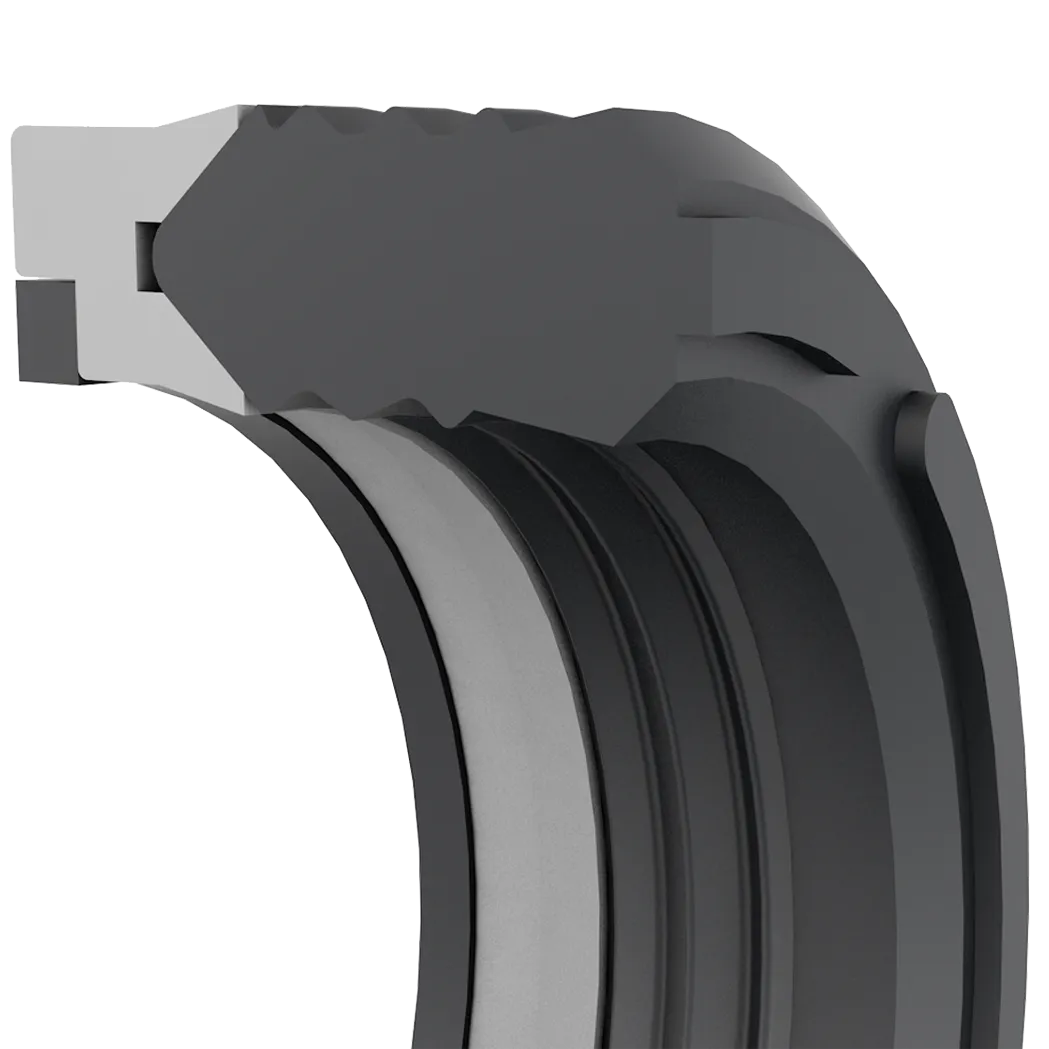

Vista tridimensional y componentes de las juntas simétricas USM

Esta ilustración en 3D detalla la estructura fundamental del juego de juntas de vástago USM para aplicaciones hidráulicas de servicio pesado. En el esquema se observan sus tres elementos clave perfectamente integrados: el anillo de sellado de elastómero, el anillo anti-extrusión con refuerzo textil y el aro de refuerzo (anillo de respaldo termoplástico). Esta combinación en tres piezas le permite trabajar de forma óptima bajo presiones elevadas y variables de hasta 70 MPa (700 bar), soportando cargas severas y vibraciones sin comprometer la estanqueidad ni la vida útil del conjunto.
