Cómo instalar un manguito de reparación de ejes desgastados o Speedi Sleeve
Guía para el uso de esta solución rápida y económica que recuperar la superficie de trabajo de un eje
El funcionamiento continuado de un retén radial puede provocar, con el paso del tiempo, la aparición de una ranura de desgaste sobre el eje. Cuando esta zona de contacto deja de tener una superficie adecuada, el labio del retén puede perder eficacia y aparecer fugas, incluso después de sustituir el retén por uno nuevo.
Una alternativa al mecanizado o a la sustitución completa del eje es instalar un manguito de reparación de ejes desgastados, también conocido comercialmente como Wear-Pro Sleeve o Speedi-Sleeve. Se trata de una camisa metálica de pared muy fina que se monta sobre la zona deteriorada y proporciona una nueva superficie de contacto para el labio del retén.
Gracias a su reducido espesor, normalmente puede mantenerse la misma medida de retén, sin necesidad de modificar el alojamiento ni seleccionar un diámetro diferente. Esta solución permite reducir la duración y el coste de las intervenciones de mantenimiento, ya que evita tener que desmontar, rectificar o sustituir completamente el eje.
¿Qué es un manguito de reparación de ejes?

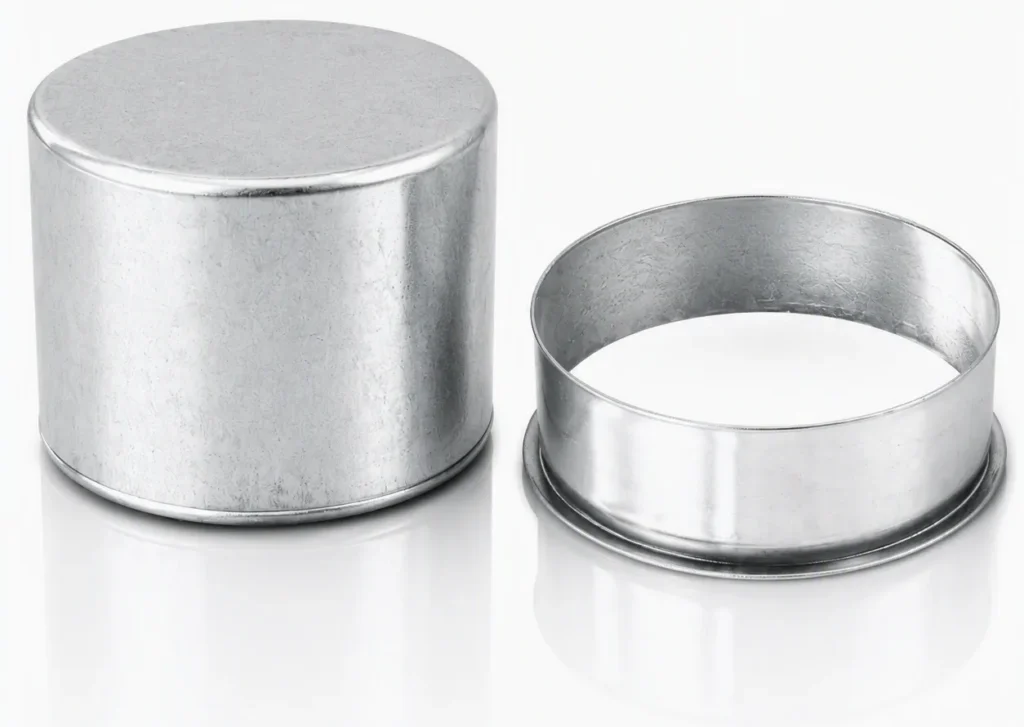

Un manguito de reparación es una pieza cilíndrica de precisión diseñada para cubrir la superficie desgastada del eje sobre la que trabaja un retén radial. Una vez montado, el labio del retén deja de apoyarse sobre la ranura deteriorada y pasa a trabajar sobre la superficie exterior del manguito.
Todos los modelos de nuestra gama de manguitos Wear-Pro están fabricados en acero inoxidable SAE 30304 y presentan un espesor de pared de 0,28 ± 0,05 mm. La superficie está rectificada para obtener un acabado adecuado para el trabajo del labio de estanqueidad, con una rugosidad de entre 0,20 y 0,80 µm y una dureza superficial mínima superior a 220 HV.

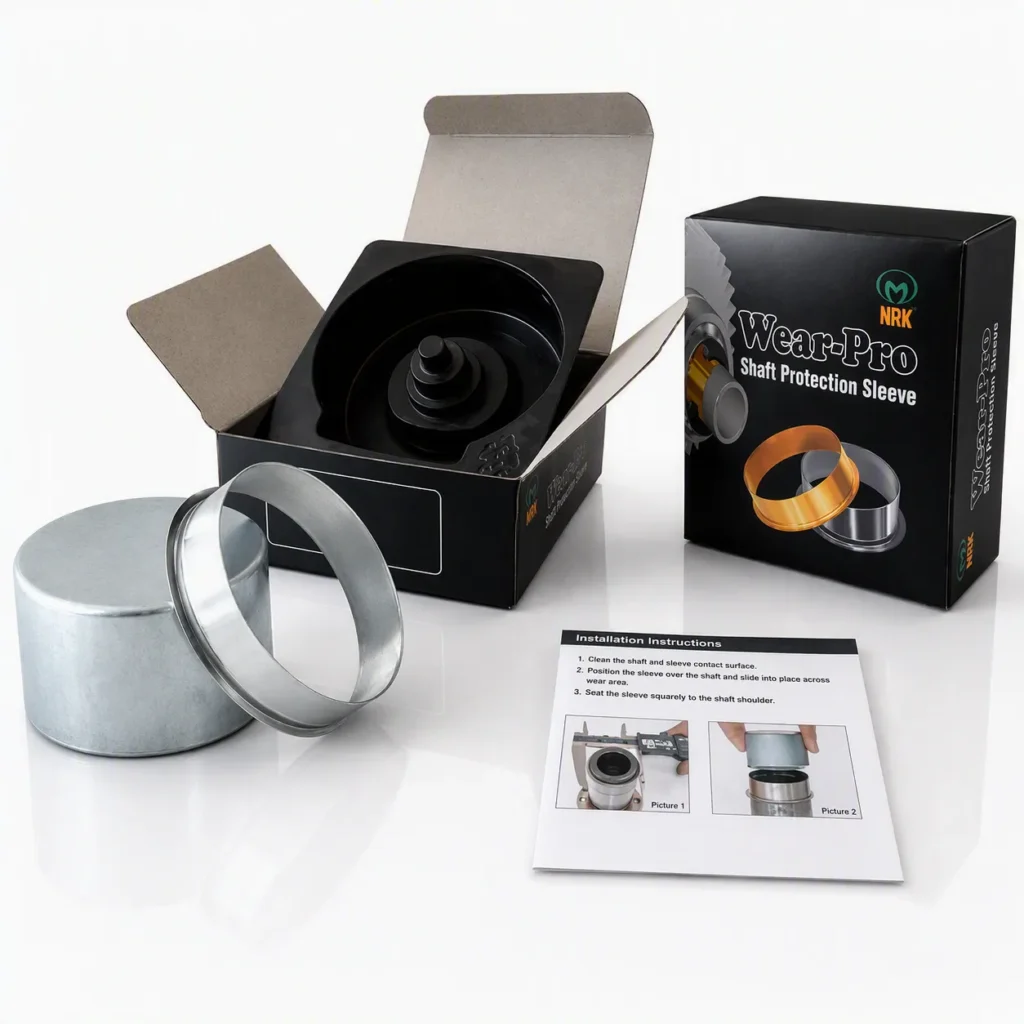

El conjunto de reparación está formado principalmente por el manguito de reparación, una brida de montaje, una ranura de rotura para retirar la brida si fuera necesario, una herramienta o casquillo de montaje y las instrucciones de instalación.
Principales ventajas
La instalación de un manguito de reparación ofrece varias ventajas frente a los métodos tradicionales, ya que permite una instalación sencilla y rápida, evita tener que mecanizar nuevamente el eje o sustituirlo por completo, permite continuar utilizando la misma medida de retén y proporciona una nueva superficie de contacto rectificada, resistente al desgaste y a la abrasión. Además, está disponible en una amplia variedad de diámetros y anchuras.
Estas características convierten al manguito en una solución especialmente práctica para trabajos de mantenimiento correctivo y preventivo en reductores, motores, bombas, transmisiones, maquinaria industrial, equipos agrícolas, maquinaria de construcción y otros conjuntos equipados con retenes radiales.
Cómo elegir la medida correcta

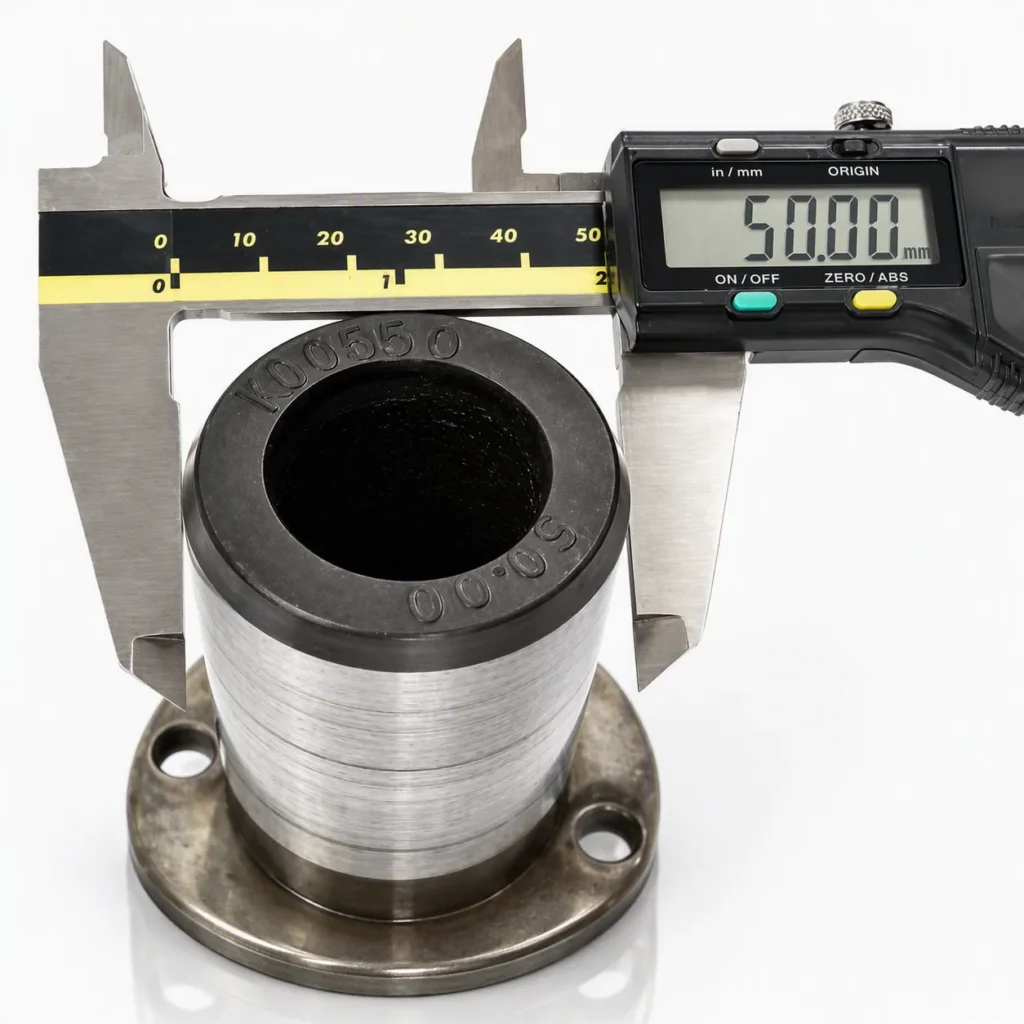

Antes de comenzar la instalación es imprescindible seleccionar una referencia compatible con el diámetro real del eje. El diámetro debe medirse en dos o tres posiciones diferentes, próximas a la zona desgastada, pero evitando tomar la medida directamente sobre la ranura producida por el retén. Con los valores obtenidos se seleccionará el manguito cuyo rango de diámetro admisible incluya la medida real del eje.

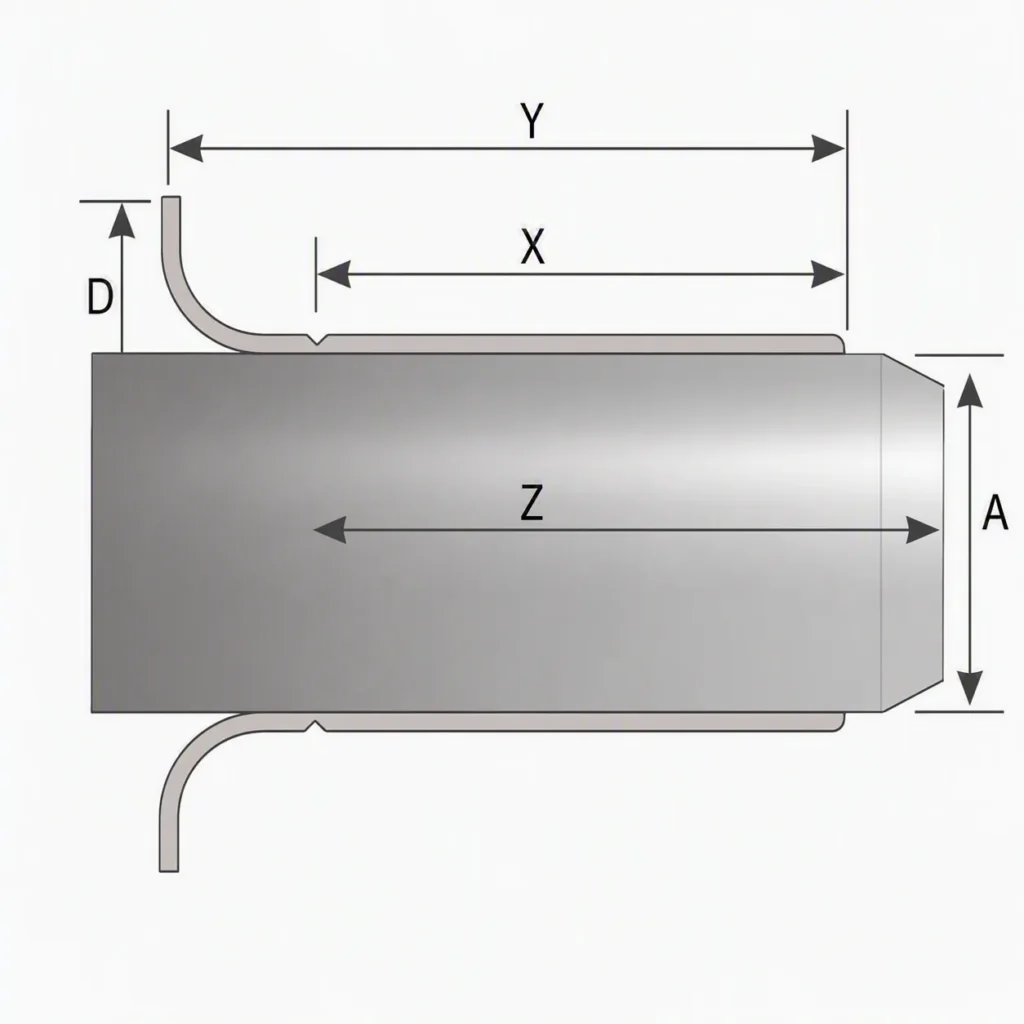

Aunque no basta con comprobar el diámetro. También debe verificarse que la anchura útil del manguito (“X”) cubra por completo la zona desgastada y que la profundidad de instalación permita situar correctamente la nueva pista de rodadura del retén. Las tablas del fabricante incluyen referencias en sistema métrico y en pulgadas.
Herramientas necesarias
Para realizar el montaje se recomienda disponer de un calibre o micrómetro adecuado al diámetro del eje, un producto apropiado para limpiar la superficie, una lima fina o herramienta para eliminar posibles rebabas, aceite o grasa de montaje, la herramienta de instalación suministrada con el manguito, un martillo de tamaño adecuado o una pequeña prensa, un tubo metálico sin rebabas si la herramienta incluida no tiene longitud suficiente, y alicates de corte lateral si es necesario eliminar la brida.
La herramienta o tubo utilizado debe apoyar de manera uniforme sobre la brida de montaje. Un apoyo irregular puede provocar que el manguito avance inclinado o que su fina pared resulte deformada.
Instrucciones de instalación paso a paso
1. Limpiar cuidadosamente el eje

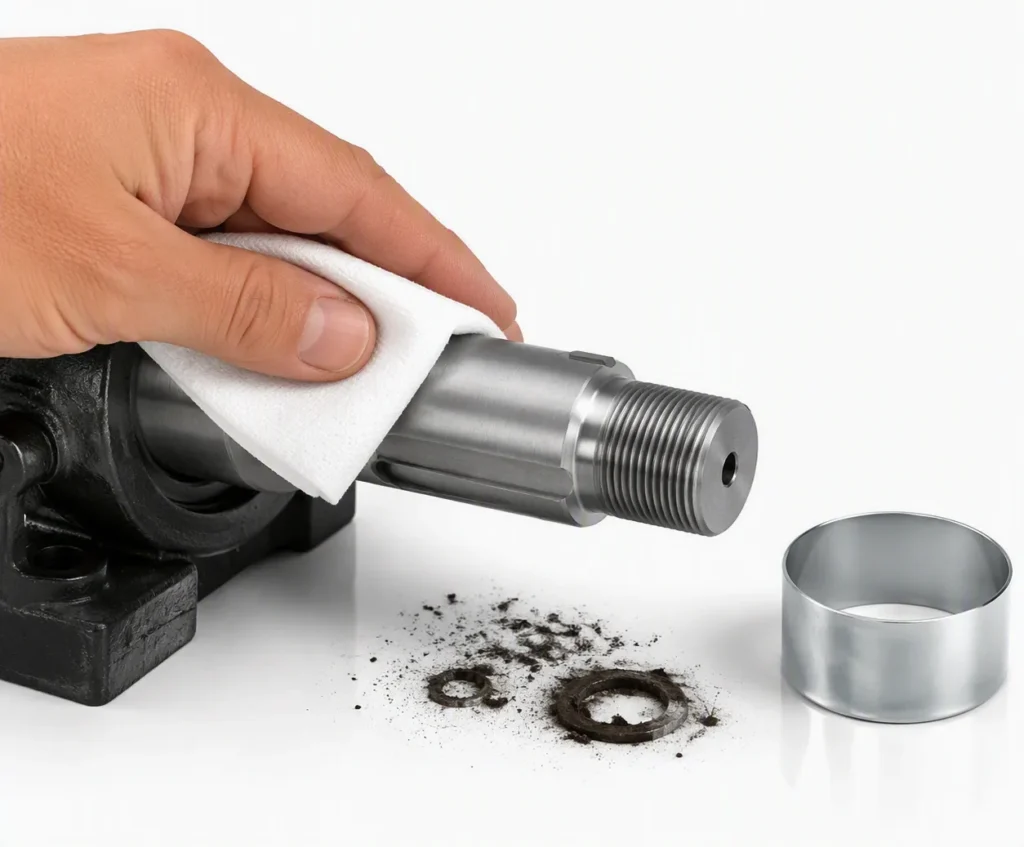

Limpie la superficie del eje y elimine aceite, suciedad, oxidación, restos del retén anterior y cualquier partícula que pueda quedar atrapada bajo el manguito. Revise especialmente el extremo del eje. No deben existir rebabas, aristas vivas ni daños que puedan marcar o deformar la pared del manguito durante el montaje.
2. Medir el diámetro del eje
3. Comprobar la posición final
4. Lubricar ligeramente el eje
5. Presentar el manguito sobre el eje
6. Colocar la herramienta de montaje

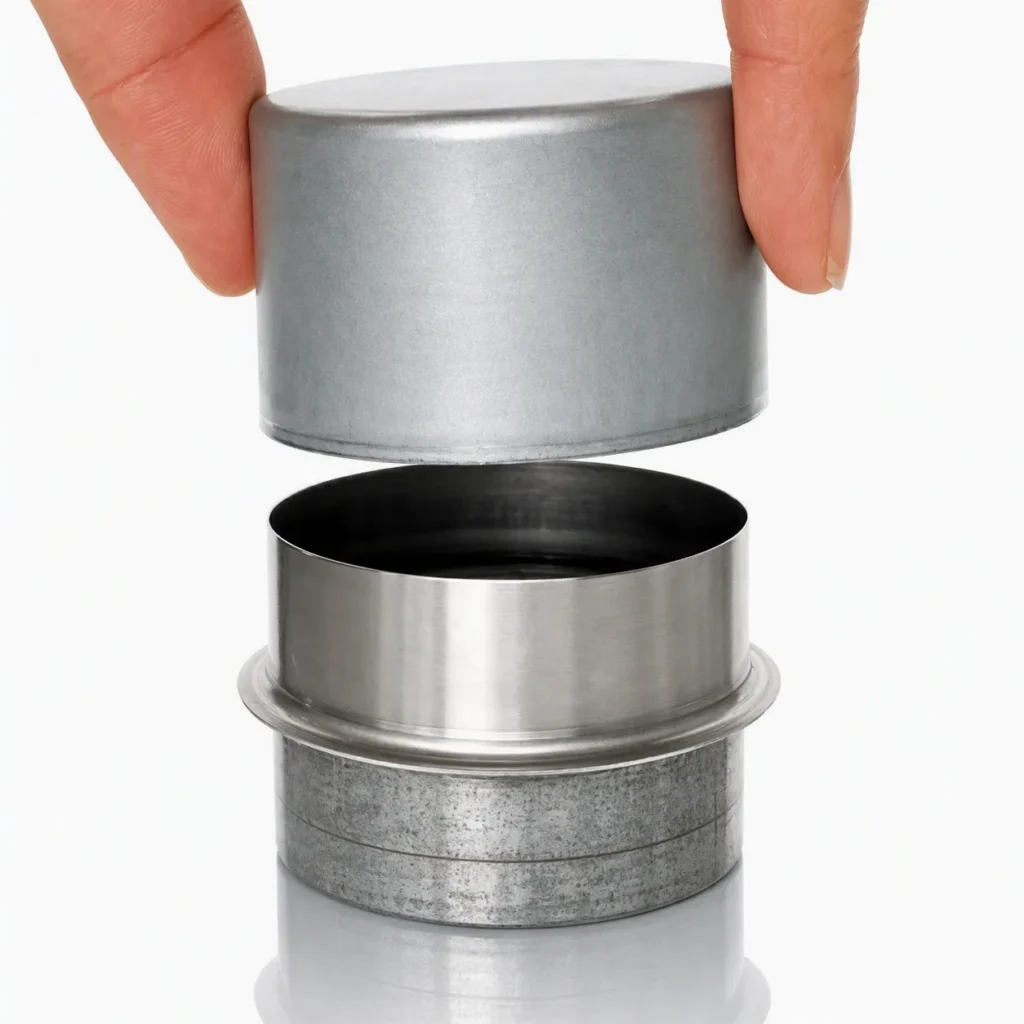

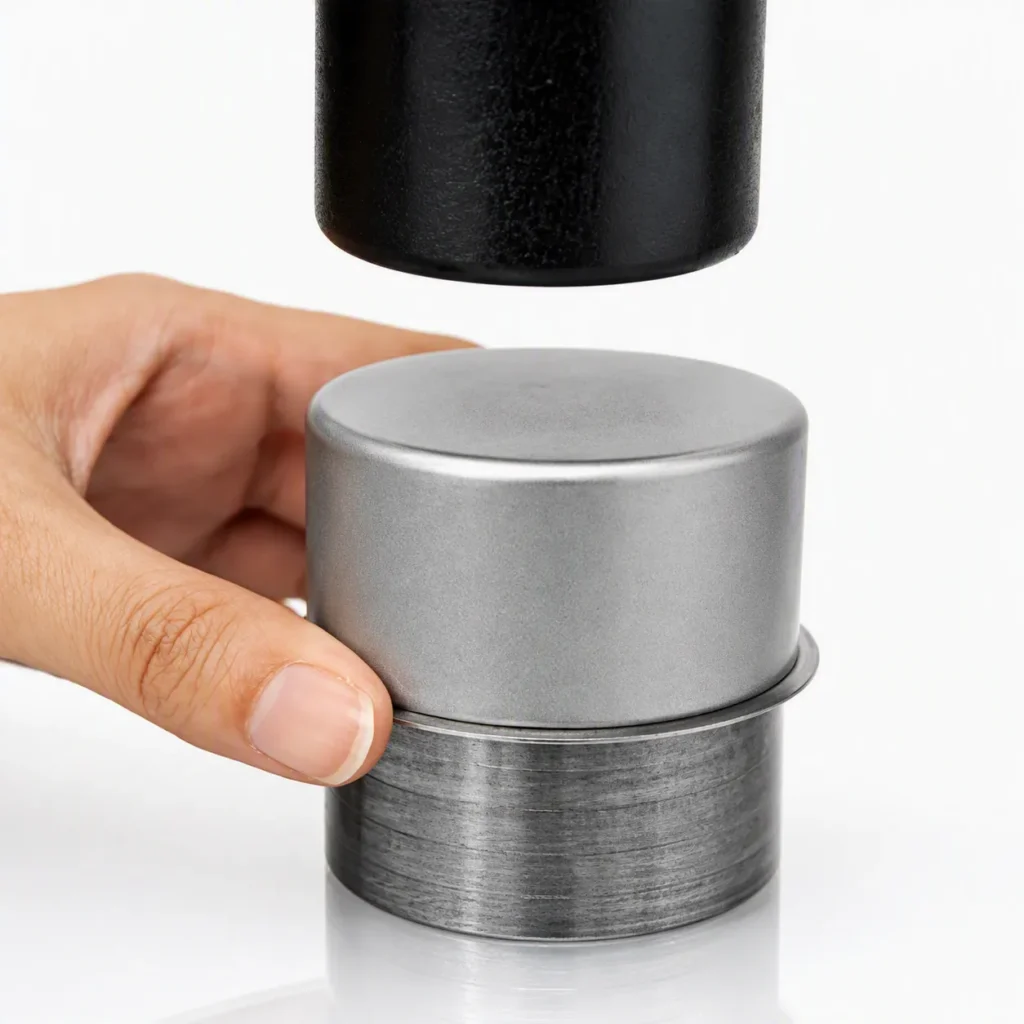

Introduzca sobre el manguito el casquillo o herramienta suministrada. Esta herramienta transmite la fuerza de instalación a la brida y ayuda a que el manguito avance de forma uniforme.
Si la herramienta resulta demasiado corta debido a la longitud o geometría del eje, puede utilizarse un tubo metálico de mayor longitud como prolongador. El extremo del tubo debe ser plano, limpio y estar completamente libre de rebabas.
7. Introducir el manguito hasta la posición correcta
Golpee suavemente la herramienta con un martillo o utilice una pequeña prensa. La presión debe aplicarse de forma uniforme hasta que el manguito alcance la posición prevista y cubra completamente la zona desgastada. Si se utiliza una prensa, compruebe continuamente que el avance se mantiene recto. Si se utiliza un martillo, evite impactos fuertes o descentrados.
8. Decidir si se mantiene o se elimina la brida

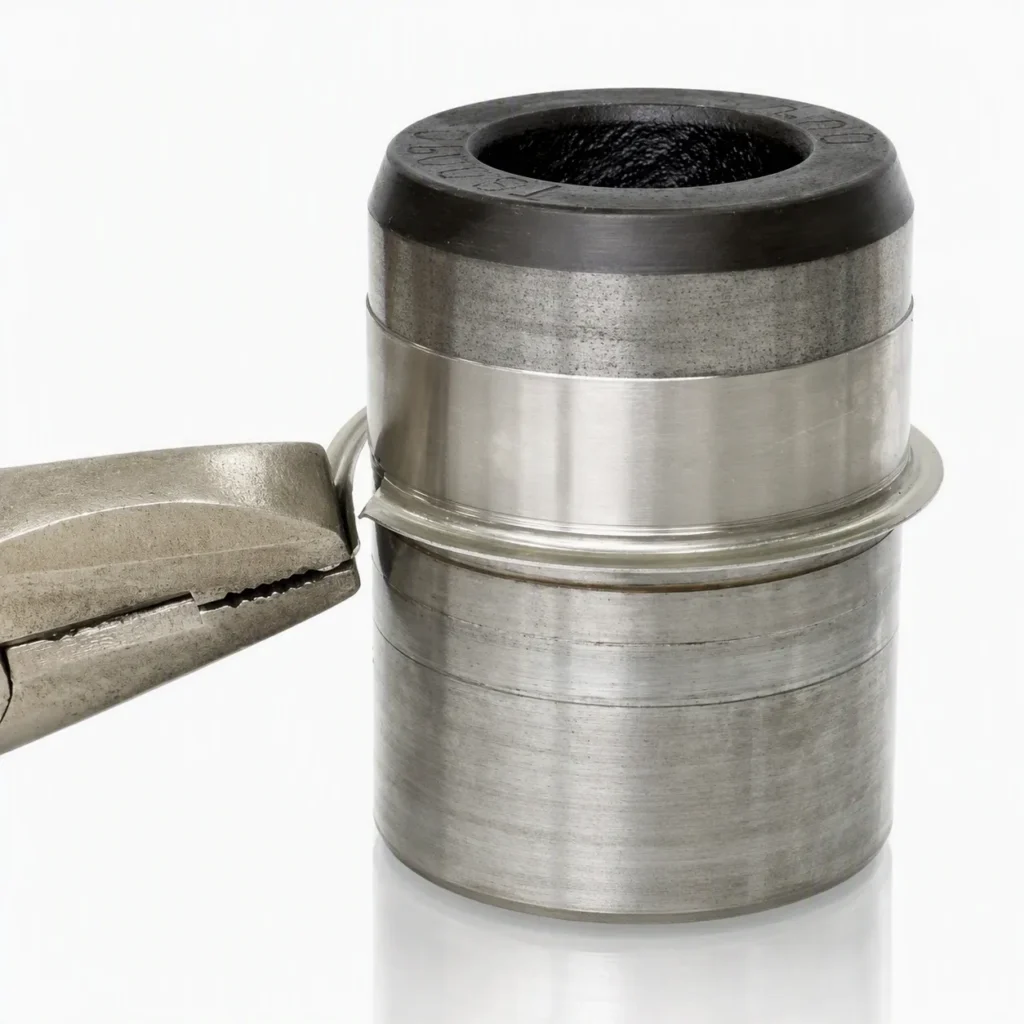

La brida de montaje puede permanecer colocada si no interfiere con el funcionamiento del conjunto. Si el espacio disponible exige retirarla, debe utilizarse la ranura de rotura prevista en el propio manguito. Existen dos posibles situaciones: si se sabe de antemano que la brida debe eliminarse, puede realizarse un precorte antes de completar la instalación. También puede cortarse con unos alicates de corte lateral hasta alcanzar la zona frágil predeterminada y desprenderla siguiendo la línea de rotura. En ambos casos, la operación debe realizarse con mucho cuidado para no arañar, abollar o deformar la superficie de contacto del retén.
9. Realizar una inspección final
Una vez completada la instalación y, en su caso, retirada la brida, revise nuevamente el conjunto y compruebe que el manguito cubre totalmente la ranura de desgaste, que la superficie exterior no presenta golpes ni arañazos, que no existen rebabas en el extremo del eje o del manguito, que el manguito está recto y correctamente asentado, y que no hay aristas que puedan dañar el labio del retén. La eliminación de cualquier rebaba es especialmente importante, ya que una arista cortante puede deteriorar el labio de estanqueidad durante el montaje.
10. Lubricar el manguito y montar el retén

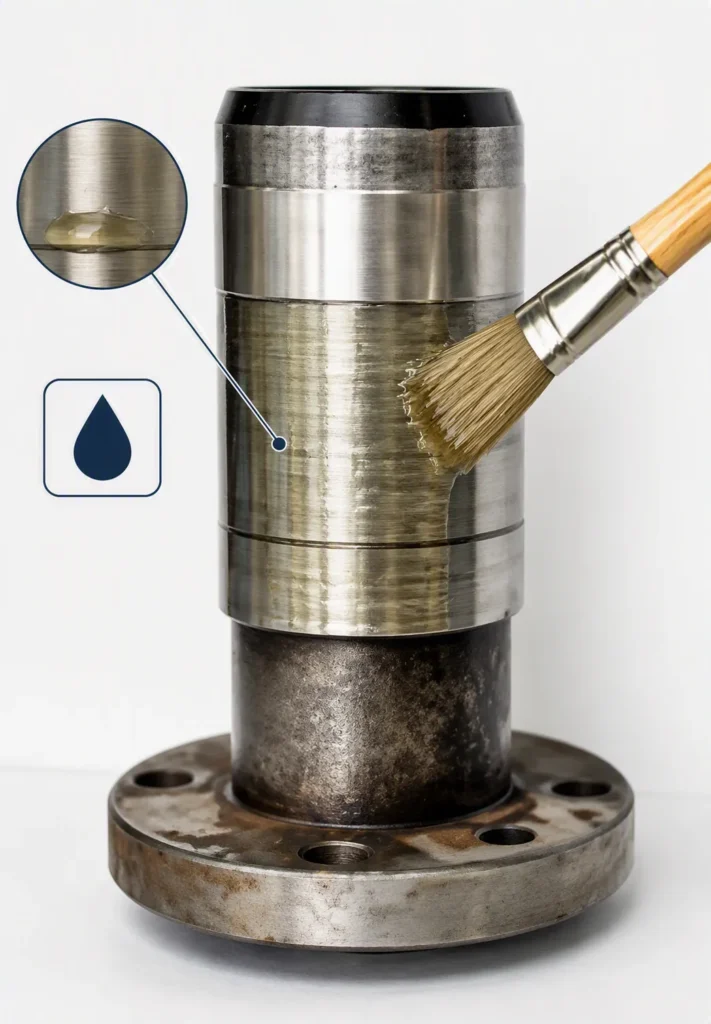

Aplique una fina película del lubricante apropiado sobre la superficie exterior del manguito antes de instalar el nuevo retén radial. A continuación, monte el retén siguiendo el procedimiento adecuado para su diseño y aplicación.
La superficie del manguito pasa a convertirse en la nueva pista de trabajo del labio de estanqueidad. Por este motivo, debe mantenerse limpia y protegida hasta que el retén quede montado.
Errores que deben evitarse
Durante la instalación, conviene evitar las siguientes prácticas:
- Medir solamente sobre la zona desgastada.
- Elegir el manguito únicamente por el diámetro nominal, sin comprobar el rango real.
- Instalarlo sobre una superficie sucia o con rebabas.
- Golpear directamente el cuerpo del manguito.
- Utilizar un tubo de montaje con aristas o rebabas.
- Aplicar golpes fuertes o una presión descentrada.
- Dejar parte de la zona desgastada fuera de la superficie útil.
- Retirar la brida sin utilizar la ranura de rotura prevista.
- Dañar la pista de contacto con alicates u otras herramientas.
- Instalar el retén sin revisar y lubricar previamente la superficie.
Cómo retirar un manguito instalado
1. Aplicar calor de manera controlada, facilitando la separación del manguito respecto al eje.
2. Aplicar golpes controlados con la peña de un martillo sobre la anchura del manguito para ensancharlo.
3. Abrirlo mediante unos alicates de corte diagonal.
4. Rajar cuidadosamente el manguito con un cincel.
Una reparación eficaz sin mecanizar el eje
Los manguitos de reparación de ejes desgastados permiten recuperar de forma sencilla la superficie de contacto de un retén radial. Su pared fina, el acabado rectificado y la posibilidad de mantener la misma medida de retén hacen que sean una alternativa práctica frente al rectificado o a la sustitución completa del eje.
La fiabilidad de la reparación dependerá principalmente de tres factores: medir correctamente el eje, escoger la referencia adecuada y efectuar el montaje sin dañar la superficie del manguito.
En OSN ofrecemos asesoramiento técnico para la selección de manguitos de reparación, retenes radiales y soluciones de estanqueidad adaptadas a cada aplicación. Para identificar la referencia correcta, es recomendable facilitar el diámetro real del eje, la anchura de la zona desgastada y la profundidad a la que debe quedar situada la nueva pista de contacto.
