V-RINGS VR-VA
Descripción
Junta para estanqueidad rotativa fabricada totalmente en
elastómero y compuesta de un cuerpo y un labio de cierre
frontal. La elasticidad del cuerpo unida a la interferencia entre éste, y el eje, la mantiene sujeta y girando solidaria sin necesidad de un alojamiento específico. El cierre se efectúa frontalmente entre el labio y una superficie perpendicular al eje. VA es el diseño estándar.
Montaje
El V‑Ring VA se monta expandiéndolo ligeramente
para deslizarlo sobre el eje, asegurando que el labio
quede en contacto uniforme con la superficie de apoyo,
evitando aristas vivas y chamuscando cantos si es necesario, y verificando que el asiento esté limpio
y perpendicular al eje para garantizar un sellado correcto.
VENTAJAS
- Diseño estándar con cuerpo reforzado.
- Excelente efecto de sellado dinámico primario o combinado con retenes radiales.
- Capaz de compensar pequeños desplazamientos axiales, así como desalineaciones angulares y radiales.
- La fricción disminuye a medida que aumenta la velocidad periférica.
- Diseño fiable, apto para un amplio rango de aplicaciones industriales.
- Protección eficaz a ambientes abrasivos.
MATERIALES
Disponible en materiales NBR, FKM, CR, HNBR y VMQ,
con durezas entre 60 y 80 Shore. Estos compuestos
ofrecen una combinación óptima de flexibilidad, resistencia
química y estabilidad térmica, permitiendo
un rendimiento fiable frente a polvo, salpicaduras,
aceites, grasas y agentes atmosféricos. Su estructura
elástica garantiza una adecuada adaptación al eje y
un sellado eficaz incluso ante desalineaciones o vibraciones.
DATOS TÉCNICOS
- -40ºC/200ºC
- - - -
- < 10 m/s
- 3 - 2000 mm
| NO. | d | d2 | C | A | B |
|---|---|---|---|---|---|
| VA-003 | 2.7~3.5 | 2.5 | 1.5 | 2.1 | 3.0 |
| VA-004 | 3.5~4.5 | 3.2 | 2 | 2.4 | 3.7 |
| VA-005 | 4.5~5.5 | 4 | 2 | 2.4 | 3.7 |
| VA-006 | 5.5~6.5 | 5 | 2 | 2.4 | 3.7 |
| VA-007 | 6.5~8 | 6 | 2 | 2.4 | 3.7 |
| VA-008 | 8~9.5 | 7 | 2 | 2.4 | 3.7 |
| VA-010 | 9.5~11.5 | 9 | 3 | 3.4 | 5.5 |
| VA-012 | 11.5~12.5 | 10.5 | 3 | 3.4 | 5.5 |
| VA-014 | 13.5~15.5 | 12.50 | 3 | 3.4 | 5.5 |
| VA-016 | 15.5~17.5 | 14 | 3 | 3.4 | 5.5 |
| VA-018 | 17.5~19 | 16 | 3 | 3.4 | 5.5 |
| VA-020 | 19~21 | 18 | 4 | 4.7 | 7.5 |
| VA-022 | 21~24 | 20 | 4 | 4.7 | 7.5 |
| VA-025 | 24~27 | 22 | 4 | 4.7 | 7.5 |
| VA-028 | 27~29 | 25 | 4 | 4.7 | 7.5 |
| VA-030 | 29~31 | 27 | 4 | 4.7 | 7.5 |
| VA-032 | 31~33 | 29 | 4 | 4.7 | 7.5 |
| VA-035 | 33~36 | 31 | 4 | 4.7 | 7.5 |
| VA-038 | 36~38 | 34 | 4 | 4.7 | 7.5 |
| VA-040 | 38~43 | 36 | 5 | 5.5 | 9.0 |
| VA-045 | 43~48 | 40 | 5 | 5.5 | 9.0 |
| VA-050 | 48~53 | 45 | 5 | 5.5 | 9.0 |
| VA-055 | 53~58 | 49 | 5 | 5.5 | 9.0 |
| VA-060 | 58~63 | 54 | 5 | 5.5 | 9.0 |
| VA-065 | 63~68 | 58 | 5 | 5.5 | 9.0 |
| VA-070 | 68~73 | 63 | 6 | 6.8 | 11.0 |
| VA-075 | 73~78 | 67 | 6 | 6.8 | 11.0 |
| VA-080 | 78~83 | 72 | 6 | 6.8 | 11.0 |
| VA-085 | 83~88 | 76 | 6 | 6.8 | 11.0 |
| VA-090 | 88~93 | 81 | 6 | 6.8 | 11.0 |
| VA-095 | 93~98 | 85 | 6 | 6.8 | 11.0 |
| VA-100 | 98~105 | 90 | 6 | 6.8 | 11.0 |
| VA-110 | 105~115 | 99 | 7 | 7.9 | 12.8 |
| VA-120 | 115~125 | 108 | 7 | 7.9 | 12.8 |
| VA-130 | 125~135 | 117 | 7 | 7.9 | 12.8 |
| VA-140 | 135~145 | 126 | 7 | 7.9 | 12.8 |
| VA-150 | 145~155 | 135 | 7 | 7.9 | 12.8 |
| VA-160 | 155~165 | 144 | 8 | 9 | 14.5 |
| VA-170 | 165~175 | 153 | 8 | 9 | 14.5 |
| VA-180 | 175~185 | 162 | 8 | 9 | 14.5 |
| VA-190 | 185~195 | 171 | 8 | 9 | 14.5 |
| VA-199 | 195~210 | 180 | 8 | 9 | 14.5 |
| VA-200 | 190~210 | 180 | 15 | 14.3 | 25 |
| VA-220 | 210~235 | 198 | 15 | 14.3 | 25 |
| VA-250 | 235~265 | 225 | 15 | 14.3 | 25 |
| VA-275 | 265~290 | 247 | 15 | 14.3 | 25 |
| VA-300 | 290~310 | 270 | 15 | 14.3 | 25 |
| VA-325 | 310~335 | 292 | 15 | 14.3 | 25 |
| VA-350 | 335~365 | 315 | 15 | 14.3 | 25 |
| VA-375 | 365~390 | 337 | 15 | 14.3 | 25 |
| VA-400 | 390~430 | 360 | 15 | 14.3 | 25 |
| VA-450 | 430~480 | 405 | 15 | 14.3 | 25 |
| VA-500 | 480~530 | 450 | 15 | 14.3 | 25 |
| VA-550 | 530~580 | 495 | 15 | 14.3 | 25 |
| VA-600 | 580~630 | 540 | 15 | 14.3 | 25 |
| VA-650 | 630~665 | 600 | 15 | 14.3 | 25 |
| VA-700 | 665~705 | 630 | 15 | 14.3 | 25 |
| VA-725 | 705~745 | 670 | 15 | 14.3 | 25 |

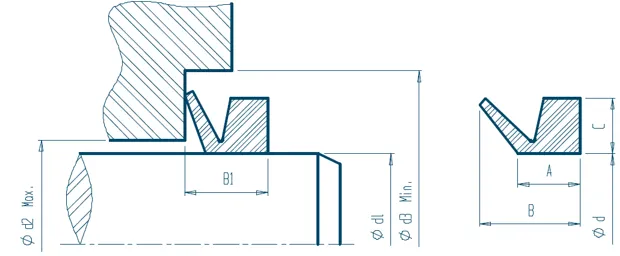

Plano técnico y parámetros de montaje de LOS V-RingS vr-VA
Este esquema técnico le define las cotas y variables geométricas esenciales para el correcto montaje de la junta sobre el eje. En él encontrará las dimensiones críticas vinculadas a las tablas de especificaciones, tales como el ancho del cuerpo (A), el ancho total (B) y la altura (C). Estos valores le garantizan un contacto uniforme y perpendicular con la superficie de apoyo.
Vista tridimensional y componentes de los V-Rings VR-VA
Esta ilustración en 3D le detalla la estructura fundamental de la junta rotativa V-Ring VA, fabricada íntegramente en elastómero. Podrá observar claramente sus tres secciones clave: el cuerpo, la bisagra y el labio guardapolvo frontal. Su diseño elástico permite que gire de forma solidaria con el eje sin requerir un alojamiento específico.
¿Podemos ayudarle?
Nuestro equipo le ayudará a buscar la mejor solución y a elegir el perfil y el material óptimos para su aplicación.
