Junta de piston JP5

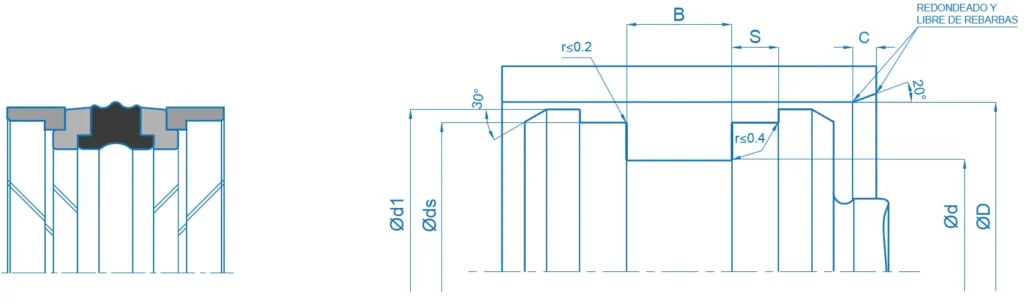

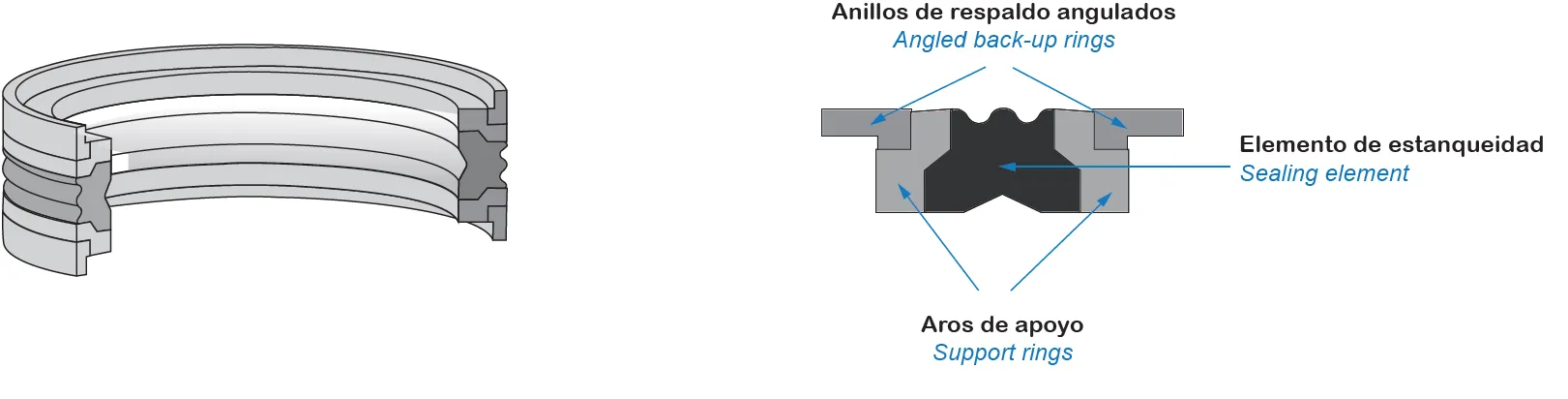

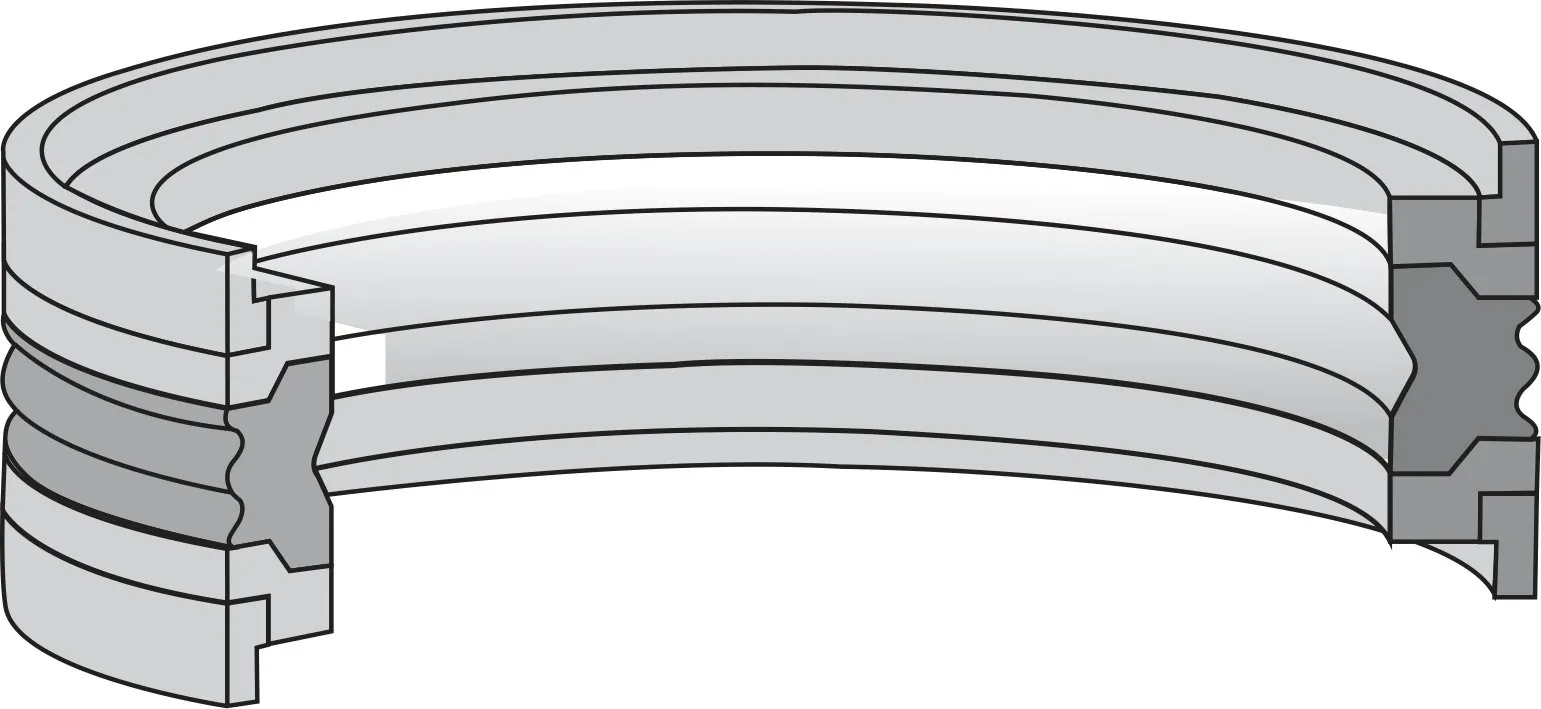

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la junta de pistón JP5, un conjunto compacto de doble efecto formado por cinco piezas que reúne la estanqueidad y el guiado del pistón en un mismo alojamiento. En él encontrará las dimensiones críticas vinculadas a las tablas de especificaciones, tales como el diámetro interior (Ød), el diámetro exterior (ØD), el ancho de la ranura de alojamiento (B) y su profundidad (C), junto con el diámetro y el ancho del anillo central de estanqueidad y de los anillos de apoyo y de guía (Ød1, Øds y S). El cumplimiento de estas medidas asegura un posicionamiento preciso, un montaje sin deformación del perfil y un óptimo comportamiento de estanqueidad estática y dinámica en aplicaciones de doble efecto de hasta 40 MPa.
