Junta de piston UOP

Descripción

La UOP es una junta de pistón de simple efecto de una sola pieza, fabricada en poliuretano. Su perfil en U tiene el labio exterior más corto que el labio interior, de manera que la presión del fluido empuja el labio largo contra el fondo del alojamiento y el labio corto contra la pared del cilindro. Este diseño consigue un efecto estanqueizante estático y dinámico elevado con una película de aceite muy fina y permite un alojamiento de geometría sencilla.

Montaje

El montaje se realiza en un alojamiento abierto o, dentro de los diámetros mínimos indicados en la tabla, en un alojamiento cerrado. Para valores fuera de esa tabla utilice alojamientos desmontables o útiles de montaje especiales. Achaflane los cantos del alojamiento y limpie el alojamiento antes de montar. Utilice útiles de material blando y sin aristas vivas, y no arrastre la junta sobre cantos vivos ni sobre roscas. Lubrique la junta con el aceite del sistema antes del montaje.

VENTAJAS

MATERIALES

Disponible en poliuretano, PU. Se fabrica en poliuretano de entre 90 y 95 Shore A, un material de elevada resistencia mecánica, a la abrasión y a la extrusión, que permite trabajar a presiones altas sin anillo de apoyo. Resiste los aceites minerales según DIN 51524 y los fluidos ignífugos HFA, HFB y HFC, y mantiene la estabilidad dimensional del perfil frente a la presión y a las cargas laterales.

DATOS TÉCNICOS

NO	Ød	ØD	b	B	C
U-1273.05 UOP	7	12	2.55	3.05	2.5
U-16104.5 UOP	10	16	4	4.5	3
U-16611 UOP	6	16	10	11	4.5
U-1668.5 UOP	6	16	7.5	8.5	4.5
U-1686.5 UOP	8	16	5.5	6.5	4
U-1669 UOP	6	16	8	9	4.5
U-16105 UOP	10	16	4.5	5	3
U-19.0512.73.67 UOP	12.7	19.05	3.17	3.67	3
U-20146.5 UOP	14	20	5.5	6.5	3
U-20126.5 UOP	12	20	5.5	6.5	4
U-22138 UOP	13	22	7	8	4
U-22.2212.77.35 UOP	12.7	22.22	6.35	7.35	4
U-25176.5 UOP	17	25	5.5	6.5	4
U-26.9917.467.35 UOP	17.46	26.99	6.35	7.35	4
U-281610 UOP	16	28	9	10	5
U-30226 UOP	22	30	5	6	4
U-30226.5 UOP	22	30	5.5	6.5	4
U-31.7519.057.35 UOP	19.05	31.75	6.35	7.35	5
U-32246.5 UOP	24	32	5.5	6.5	4
U-34.9222.227.35 UOP	22.22	34.92	6.35	7.35	5
U-35257.5 UOP	25	35	6.5	7.5	4.5
U-36288 UOP	28	36	7	8	4
U-372113 UOP	21	37	12	13	5.5
U-38288 UOP	28	38	7	8	4.5
U-39326 UOP	32	39	5	6	3
U-39.6926.997.35 UOP	26.99	39.69	6.35	7.35	5
U-40307 UOP	30	40	6	7	4.5
U-40308 UOP	30	40	7	8	4.5
U-433510 UOP	35	43	9	10	4
U-45387 UOP	38	45	6	7	3
U-45378 UOP	37	45	7	8	4
U-45357 UOP	35	45	6	7	4.5
U-47378 UOP	37	47	7	8	4.5
U-50394.7 UOP	39	50	4.2	4.7	5
U-504211 UOP	42	50	10	11	4
U-50408 UOP	40	50	7	8	4.5
U-50406 UOP	40	50	5	6	4.5
U-50.841.278.14 UOP	41.27	50.8	7.14	8.14	4
U-50407 UOP	40	50	6	7	4.5
U-50.841.288.92 UOP	41.28	50.8	7.92	8.92	4
U-50426 UOP	42	50	5	6	4
U-54448.3 UOP	44	54	7.3	8.3	4.5
U-55458 UOP	45	55	7	8	4.5
U-554511 UOP	45	55	10	11	4.5
U-55457 UOP	45	55	6	7	4.5
U-57.1544.457.35 UOP	44.45	57.15	6.35	7.35	5
U-604413 UOP	44	60	12	13	5.5
U-605011 UOP	50	60	10	11	4.5
U-60508 UOP	50	60	7	8	4.5
U-60.3247.627.35 UOP	47.62	60.32	6.35	7.35	5
U-60507 UOP	50	60	6	7	4.5
U-63537 UOP	53	63	6	7	4.5
U-635010 UOP	50	63	9	10	5
U-65558 UOP	55	65	7	8	4.5
U-65557 UOP	55	65	6	7	4.5
U-70608 UOP	60	70	7	8	4.5
U-706011 UOP	60	70	10	11	4.5
U-70629 UOP	62	70	8	9	4
U-70589.5 UOP	58	70	8.5	9.5	5
U-70607 UOP	60	70	6	7	4.5
U-73.0263.56.56 UOP	63.5	73.02	5.56	6.56	4
U-75658.5 UOP	65	75	7.5	8.5	4.5
U-75639.5 UOP	63	75	8.5	9.5	5
U-75679.7 UOP	67	75	8.7	9.7	4
U-80689.5 UOP	68	80	8.5	9.5	5
U-80707 UOP	70	80	6	7	4.5
U-806512.4 UOP	65	80	11.4	12.4	5.5
U-807213 UOP	72	80	12	13	4
U-807013 UOP	70	80	12	13	4.5
U-85739.5 UOP	73	85	8.5	9.5	5
U-85.770.711.4 UOP	70.7	85.7	10.4	11.4	5.5
U-90789.5 UOP	78	90	8.5	9.5	5
U-90807 UOP	80	90	6	7	4.5
U-907510.3 UOP	75	90	9.3	10.3	5.5
U-98.4285.7210.52 UOP	85.72	98.42	9.52	10.52	5
U-1008510 UOP	85	100	9	10	5.5
U-100909.5 UOP	90	100	8.5	9.5	4.5
U-100889.5 UOP	88	100	8.5	9.5	5
U-1008810.5 UOP	88	100	9.5	10.5	5
U-1009011.5 UOP	90	100	10.5	11.5	4.5
U-101.688.910.52 UOP	88.9	101.6	9.52	10.52	5
U-101.682.5513.7 UOP	82.55	101.6	12.7	13.7	6
U-1109513 UOP	95	110	12	13	5.5
U-1109510 UOP	95	110	9	10	5.5
U-1151007 UOP	100	115	6	7	5.5
U-12010511 UOP	105	120	10	11	5.5
U-12010510 UOP	105	120	9	10	5.5
U-12510513 UOP	105	125	12	13	6
U-12511011 UOP	110	125	10	11	5.5
U-12511210 UOP	112	125	9	10	5
U-13011013 UOP	110	130	12	13	6
U-13011510 UOP	115	130	9	10	5.5
U-1301189 UOP	118	130	8	9	5
U-14012017 UOP	120	140	16	17	6
U-14012510 UOP	125	140	9	10	5.5
U-14513011 UOP	130	145	10	11	5.5
U-149.22136.5210.52 UOP	136.52	149.22	9.52	10.52	5
U-1501359 UOP	135	150	8	9	5.5
U-15013510 UOP	135	150	9	10	5.5
U-16014015 UOP	140	160	14	15	6
U-16014511 UOP	145	160	10	11	5.5
U-16014510 UOP	145	160	9	10	5.5
U-17014816 UOP	148	170	15	16	6
U-17015510.5 UOP	155	170	9.5	10.5	5.5
U-18016010 UOP	160	180	9	10	6
U-18016015 UOP	160	180	14	15	6
U-18016510 UOP	165	180	9	10	5.5
U-18016013 UOP	160	180	12	13	6
U-18016016 UOP	160	180	15	16	6
U-20017517 UOP	175	200	16	17	7
U-20018015 UOP	180	200	14	15	6
U-20018013 UOP	180	200	12	13	6
U-22019517 UOP	195	220	16	17	7
U-23021010 UOP	210	230	9	10	6
U-25023015 UOP	230	250	14	15	6
U-25023016 UOP	230	250	15	16	6
U-25023013 UOP	230	250	12	13	6

Plano técnico y parámetros de montaje de la junta de pistón UOP

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la junta de pistón UOP, un perfil en U de simple efecto fabricado en una sola pieza de poliuretano. En él encontrará las dimensiones críticas vinculadas a las tablas de especificaciones, tales como el diámetro interior (Ød), el diámetro exterior (ØD) y el ancho del perfil de la junta (b), junto con el ancho de la ranura de alojamiento (B) y su profundidad (C). El cumplimiento de estas medidas asegura un posicionamiento preciso, un montaje sin deformación de los labios y un óptimo comportamiento de estanqueidad estática y dinámica en aplicaciones de simple efecto de hasta 40 MPa, tanto en alojamientos abiertos como en alojamientos cerrados dentro de los diámetros mínimos indicados.

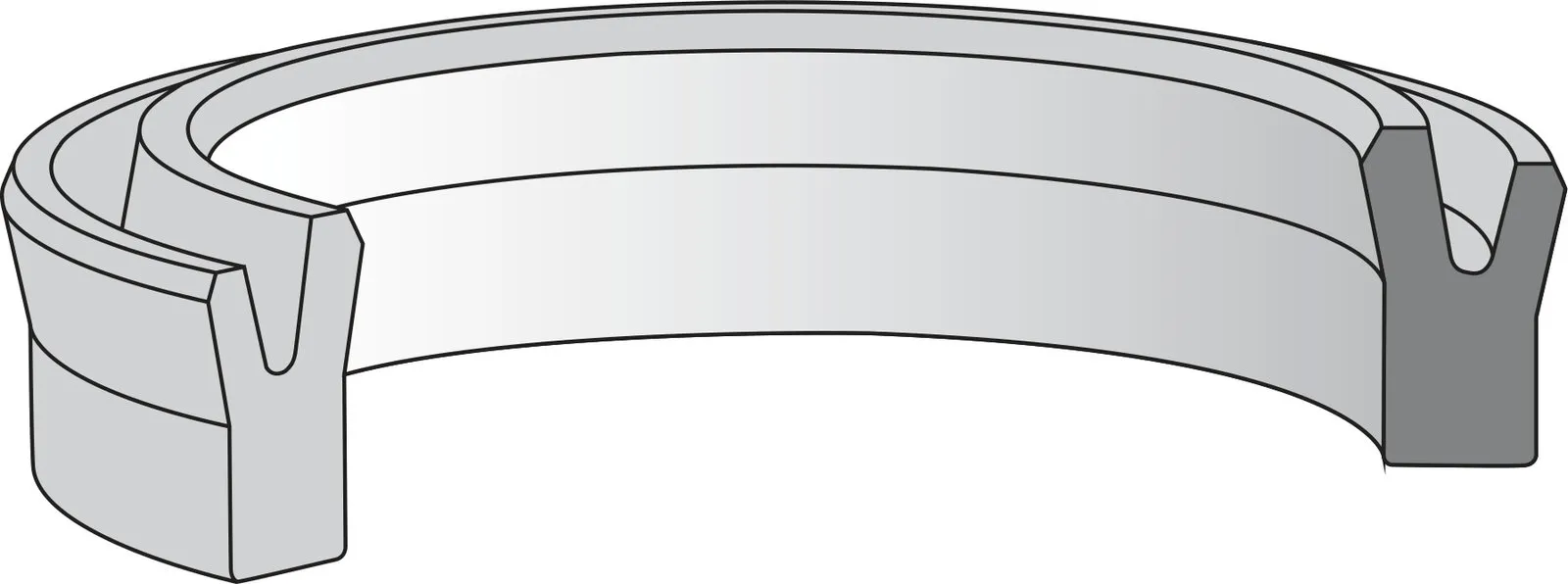

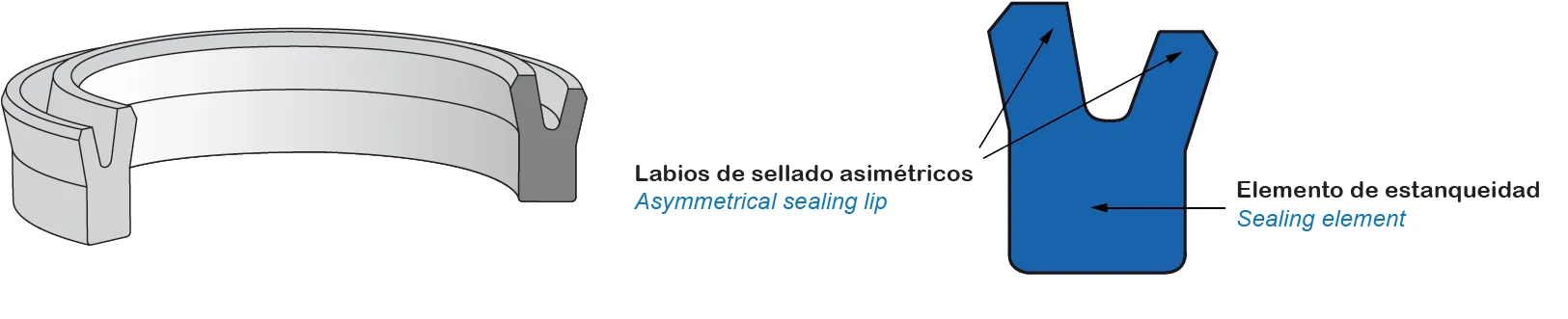

Vista tridimensional y componentes de la junta de pistón UOP

Esta ilustración en 3D le detalla la estructura fundamental de la junta de pistón UOP. Podrá observar claramente su elemento característico: un cuerpo de poliuretano de una sola pieza con labios de sellado asimétricos, en el que el labio exterior es más corto que el interior. Con la presión del fluido, el labio largo se apoya contra el fondo del alojamiento y el labio corto contra la pared del cilindro, de modo que la junta consigue un efecto estanqueizante estático y dinámico elevado con una película de aceite muy fina. Su diseño de una sola pieza simplifica el alojamiento y el almacén, y permite trabajar a presiones altas sin anillo de apoyo.
