Junta de piston UOR

Descripción

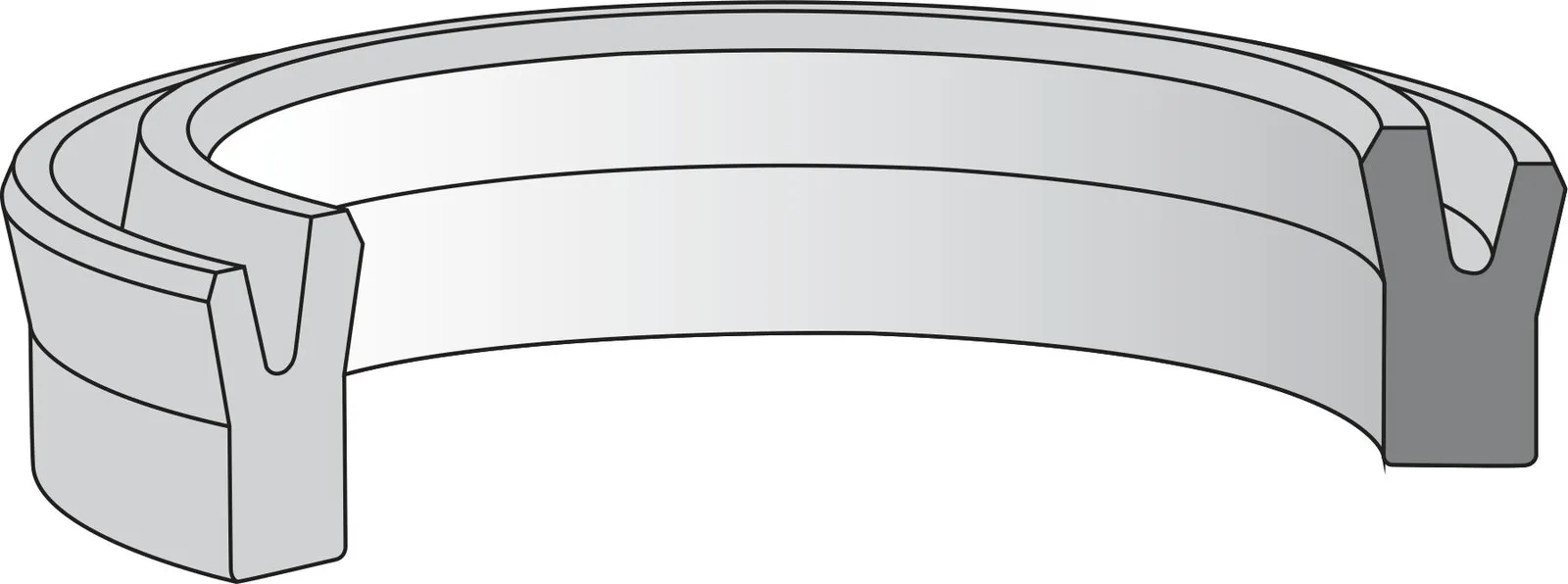

La UOR es una junta de pistón de simple efecto de una sola pieza, con perfil en U y labios de estanqueidad asimétricos. El labio exterior, más corto que el interior, apoya contra la pared del cilindro, mientras que el labio largo se asienta en el fondo del alojamiento. La presión del fluido abre los labios y refuerza el cierre, de manera que la estanqueidad aumenta con la presión y la junta trabaja con una película de aceite muy fina.

Montaje

El montaje se realiza en un alojamiento abierto de pistón, o en alojamiento cerrado dentro de los diámetros mínimos admisibles. Achaflane los cantos del alojamiento y limpie el alojamiento antes de montar. Utilice útiles de material blando y sin aristas vivas, y no arrastre la junta sobre cantos vivos ni sobre roscas. Compruebe que el labio queda orientado hacia el lado de presión y lubrique la junta con el aceite del sistema antes del montaje.

VENTAJAS

MATERIALES

El compuesto estándar es el NBR aunque también puede fabricarse en otros elastómeros como EPDM, FKM, FFKM, NR, CR, VMQ y PTFE en durezas entre 80 y 95 Shoree A. El NBR resiste los aceites minerales, las grasas y los fluidos hidráulicos HL y HLP. El EPDM se recomienda para agua caliente, vapor y fluidos de freno, el FKM y el FFKM para altas temperaturas y agresividad química, el NR y el CR para servicio general y buena resistencia a la abrasión, el VMQ para temperaturas extremas y aplicaciones alimentarias, y el PTFE para los medios más agresivos y la fricción más baja.

DATOS TÉCNICOS

NO	Ød	ØD	b	B	C
U-1273.05 UOR	7	12	2.55	3.05	2.5
U-16104.5 UOR	10	16	4	4.5	3
U-16611 UOR	6	16	10	11	4.5
U-1668.5 UOR	6	16	7.5	8.5	4.5
U-1686.5 UOR	8	16	5.5	6.5	4
U-1669 UOR	6	16	8	9	4.5
U-16105 UOR	10	16	4.5	5	3
U-19.0512.73.67 UOR	12.7	19.05	3.17	3.67	3
U-20146.5 UOR	14	20	5.5	6.5	3
U-20126.5 UOR	12	20	5.5	6.5	4
U-22138 UOR	13	22	7	8	4
U-22.2212.77.35 UOR	12.7	22.22	6.35	7.35	4
U-25176.5 UOR	17	25	5.5	6.5	4
U-26.9917.467.35 UOR	17.46	26.99	6.35	7.35	4
U-281610 UOR	16	28	9	10	5
U-30226 UOR	22	30	5	6	4
U-30226.5 UOR	22	30	5.5	6.5	4
U-31.7519.057.35 UOR	19.05	31.75	6.35	7.35	5
U-32246.5 UOR	24	32	5.5	6.5	4
U-34.9222.227.35 UOR	22.22	34.92	6.35	7.35	5
U-35257.5 UOR	25	35	6.5	7.5	4.5
U-36288 UOR	28	36	7	8	4
U-372113 UOR	21	37	12	13	5.5
U-38288 UOR	28	38	7	8	4.5
U-39326 UOR	32	39	5	6	3
U-39.6926.997.35 UOR	26.99	39.69	6.35	7.35	5
U-40307 UOR	30	40	6	7	4.5
U-40308 UOR	30	40	7	8	4.5
U-433510 UOR	35	43	9	10	4
U-45387 UOR	38	45	6	7	3
U-45378 UOR	37	45	7	8	4
U-45357 UOR	35	45	6	7	4.5
U-47378 UOR	37	47	7	8	4.5
U-50394.7 UOR	39	50	4.2	4.7	5
U-504211 UOR	42	50	10	11	4
U-50408 UOR	40	50	7	8	4.5
U-50406 UOR	40	50	5	6	4.5
U-50.841.278.14 UOR	41.27	50.8	7.14	8.14	4
U-50407 UOR	40	50	6	7	4.5
U-50.841.288.92 UOR	41.28	50.8	7.92	8.92	4
U-50426 UOR	42	50	5	6	4
U-54448.3 UOR	44	54	7.3	8.3	4.5
U-55458 UOR	45	55	7	8	4.5
U-554511 UOR	45	55	10	11	4.5
U-55457 UOR	45	55	6	7	4.5
U-57.1544.457.35 UOR	44.45	57.15	6.35	7.35	5
U-604413 UOR	44	60	12	13	5.5
U-605011 UOR	50	60	10	11	4.5
U-60508 UOR	50	60	7	8	4.5
U-60.3247.627.35 UOR	47.62	60.32	6.35	7.35	5
U-60507 UOR	50	60	6	7	4.5
U-63537 UOR	53	63	6	7	4.5
U-635010 UOR	50	63	9	10	5
U-65558 UOR	55	65	7	8	4.5
U-65557 UOR	55	65	6	7	4.5
U-70608 UOR	60	70	7	8	4.5
U-706011 UOR	60	70	10	11	4.5
U-70629 UOR	62	70	8	9	4
U-70589.5 UOR	58	70	8.5	9.5	5
U-70607 UOR	60	70	6	7	4.5
U-73.0263.56.56 UOR	63.5	73.02	5.56	6.56	4
U-75658.5 UOR	65	75	7.5	8.5	4.5
U-75639.5 UOR	63	75	8.5	9.5	5
U-75679.7 UOR	67	75	8.7	9.7	4
U-80689.5 UOR	68	80	8.5	9.5	5
U-80707 UOR	70	80	6	7	4.5
U-806512.4 UOR	65	80	11.4	12.4	5.5
U-807213 UOR	72	80	12	13	4
U-807013 UOR	70	80	12	13	4.5
U-85739.5 UOR	73	85	8.5	9.5	5
U-85.770.711.4 UOR	70.7	85.7	10.4	11.4	5.5
U-90789.5 UOR	78	90	8.5	9.5	5
U-90807 UOR	80	90	6	7	4.5
U-907510.3 UOR	75	90	9.3	10.3	5.5
U-98.4285.7210.52 UOR	85.72	98.42	9.52	10.52	5
U-1008510 UOR	85	100	9	10	5.5
U-100909.5 UOR	90	100	8.5	9.5	4.5
U-100889.5 UOR	88	100	8.5	9.5	5
U-1008810.5 UOR	88	100	9.5	10.5	5
U-1009011.5 UOR	90	100	10.5	11.5	4.5
U-101.688.910.52 UOR	88.9	101.6	9.52	10.52	5
U-101.682.5513.7 UOR	82.55	101.6	12.7	13.7	6
U-1109513 UOR	95	110	12	13	5.5
U-1109510 UOR	95	110	9	10	5.5
U-1151007 UOR	100	115	6	7	5.5
U-12010511 UOR	105	120	10	11	5.5
U-12010510 UOR	105	120	9	10	5.5
U-12510513 UOR	105	125	12	13	6
U-12511011 UOR	110	125	10	11	5.5
U-12511210 UOR	112	125	9	10	5
U-13011013 UOR	110	130	12	13	6
U-13011510 UOR	115	130	9	10	5.5
U-1301189 UOR	118	130	8	9	5
U-14012017 UOR	120	140	16	17	6
U-14012510 UOR	125	140	9	10	5.5
U-14513011 UOR	130	145	10	11	5.5
U-149.22136.5210.52 UOR	136.52	149.22	9.52	10.52	5
U-1501359 UOR	135	150	8	9	5.5
U-15013510 UOR	135	150	9	10	5.5
U-16014015 UOR	140	160	14	15	6
U-16014511 UOR	145	160	10	11	5.5
U-16014510 UOR	145	160	9	10	5.5
U-17014816 UOR	148	170	15	16	6
U-17015510.5 UOR	155	170	9.5	10.5	5.5
U-18016010 UOR	160	180	9	10	6
U-18016015 UOR	160	180	14	15	6
U-18016510 UOR	165	180	9	10	5.5
U-18016013 UOR	160	180	12	13	6
U-18016016 UOR	160	180	15	16	6
U-20017517 UOR	175	200	16	17	7
U-20018015 UOR	180	200	14	15	6
U-20018013 UOR	180	200	12	13	6
U-22019517 UOR	195	220	16	17	7
U-23021010 UOR	210	230	9	10	6
U-25023015 UOR	230	250	14	15	6
U-25023016 UOR	230	250	15	16	6
U-25023013 UOR	230	250	12	13	6

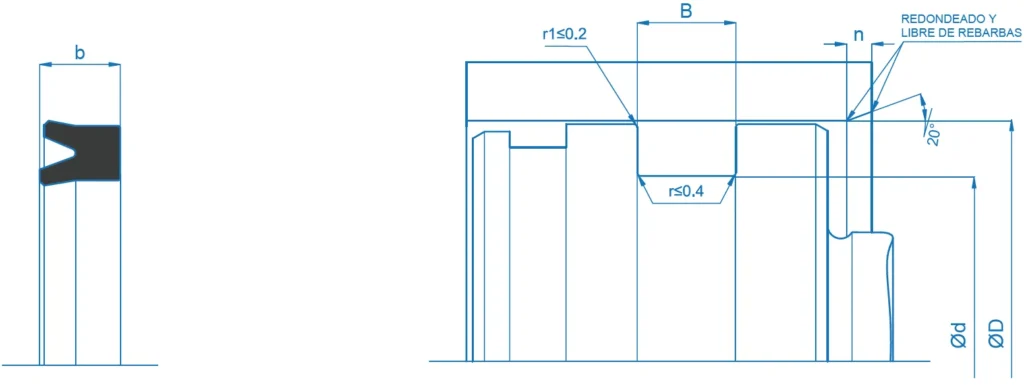

Plano técnico y parámetros de montaje de la junta de pistón UOR

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la junta de pistón UOR, un perfil en U de simple efecto fabricado en una sola pieza de elastómero con labios de estanqueidad asimétricos. En él encontrará las dimensiones críticas vinculadas a las tablas de especificaciones, tales como el diámetro interior (Ød), el diámetro exterior (ØD) y el ancho del perfil de la junta (b), junto con el ancho de la ranura de alojamiento (B) y su profundidad (C). El cumplimiento de estas medidas asegura un posicionamiento preciso, un montaje sin deformación de los labios y un óptimo comportamiento de estanqueidad estática y dinámica en aplicaciones de simple efecto de hasta 40 MPa, en alojamiento abierto de pistón o en alojamiento cerrado dentro de los diámetros mínimos admisibles.

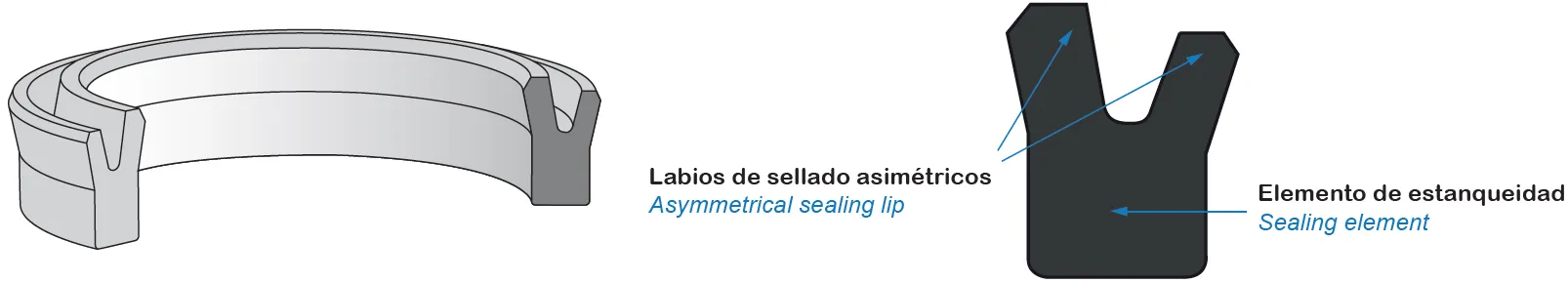

Vista tridimensional y componentes de la junta de pistón UOR

Esta ilustración en 3D le detalla la estructura fundamental de la junta de pistón UOR. Podrá observar claramente su elemento característico: un cuerpo de elastómero de una sola pieza con labios de sellado asimétricos, en el que el labio exterior, más corto que el interior, apoya contra la pared del cilindro mientras que el labio largo se asienta en el fondo del alojamiento. La presión del fluido abre los labios y refuerza el cierre, de manera que la estanqueidad aumenta con la presión y la junta trabaja con una película de aceite muy fina, con bajo rozamiento, alojamiento sencillo y montaje rápido.
