Junta de vástago CV

Descripción

La CV es un compacto de estanqueidad de vástago de simple efecto formado por un juego de anillos tipo chevron. El paquete se compone de un anillo de cabeza, varios anillos de elastómero reforzado con tejido, anillos de elastómero intermedios y un anillo de base, que juntos forman una estructura multilabio. Este diseño ofrece una estanqueidad muy fiable tanto a baja como a alta presión y tolera superficies en mal estado, por lo que resulta idóneo para cilindros de servicio pesado. Se monta en ranura abierta, lo que permite ajustar la altura del alojamiento.

Montaje

Se monta en ranura abierta apilando los anillos en el orden correcto, con el anillo de cabeza y el de base en sus extremos. Achaflanar los cantos del alojamiento y del vástago, y limpiar la ranura antes del montaje. No arrastrar los anillos sobre cantos vivos ni roscas, y lubricar el vástago con el propio fluido del sistema antes de la puesta en marcha.

VENTAJAS

MATERIALES

Fabricado en NBR, elastómero reforzado con tejido y POM. El anillo de base de POM aporta resistencia a la extrusión, mientras que los anillos de tejido garantizan la resistencia al desgaste y el guiado del paquete, con buen comportamiento frente a aceites hidráulicos minerales y grasas.

DATOS TÉCNICOS

NO.	Ød	ØD	b	B
U-4.882.3 CV	4.8	8	2.3	2.7
U-482.55 CV	4	8	2.55	3
U-6102.55 CV	6	10	2.55	3
U-7122.55 CV	7	12	2.55	3
U-10162.55 CV	10	16	2.55	3
U-12182.55 CV	12	18	2.55	3
U-14202.55 CV	14	20	2.55	3
U-19253.25 CV	19	25	3.25	3.5
U-24323.25 CV	24	32	3.25	3.5
U-32403.25 CV	32	40	3.25	3.5
U-42503.25 CV	42	50	3.25	3.5
U-53634.25 CV	53	63	4.25	4.5
U-70804.25 CV	70	80	4.25	4.5
U-901004.25 CV	90	100	4.25	4.5

Plano técnico y parámetros de montaje de la junta de vástago CV

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje del compacto de vástago CV. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el ancho del paquete de anillos (b), el ancho de la ranura (B), el diámetro del vástago (Ød) y el diámetro exterior del alojamiento (ØD), así como el ángulo a 20° del chaflán de entrada, que debe quedar redondeado y libre de rebabas. El montaje se realiza en ranura abierta, lo que permite ajustar la altura del alojamiento y regular la compresión del paquete. Estos valores garantizan el apilado correcto de los anillos, evitan daños en los labios durante la instalación y aseguran la estanqueidad tanto a bajas como a altas presiones.

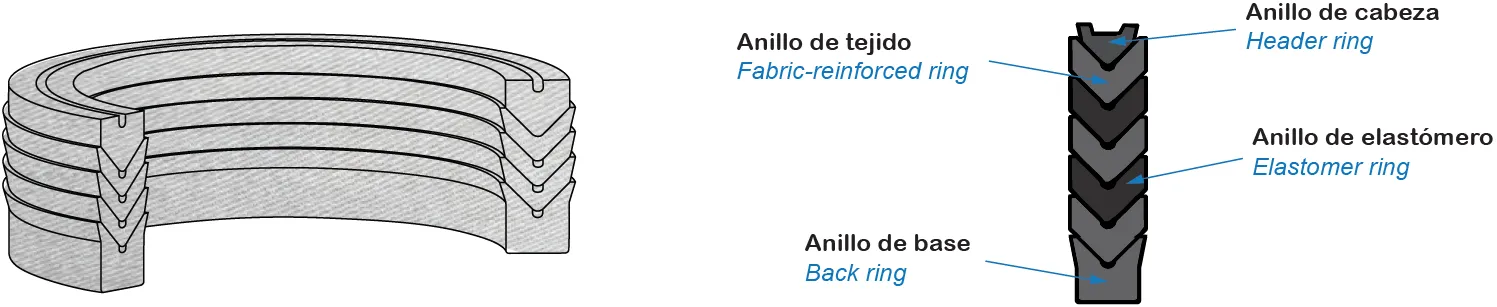

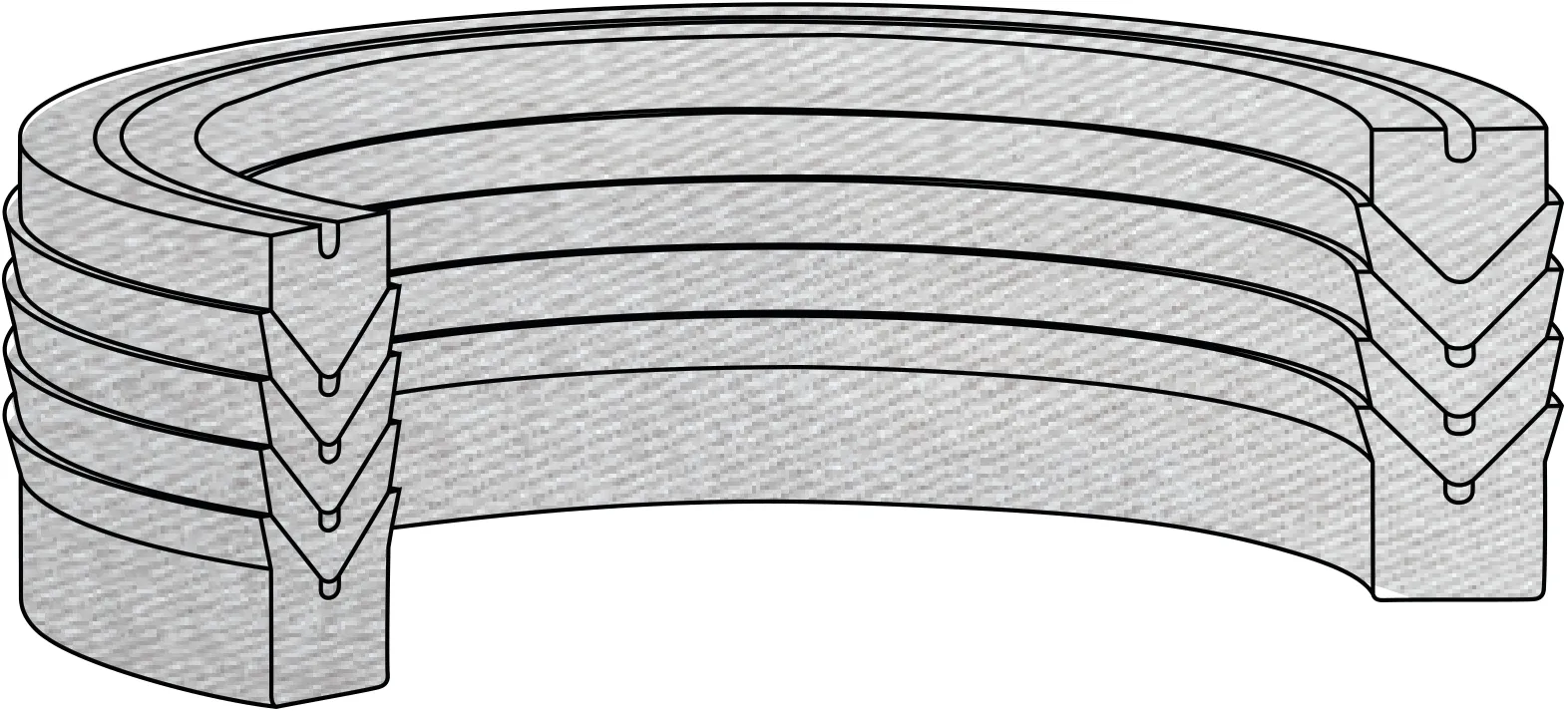

Vista tridimensional y componentes de la junta de vástago CV

Esta ilustración en 3D detalla la estructura fundamental del compacto de estanqueidad de vástago de simple efecto CV. En el esquema se observan claramente sus elementos: el anillo de cabeza, los anillos de tejido, los anillos de elastómero intermedios y el anillo de base, que juntos forman una estructura multilabio tipo chevron. Los anillos de tejido garantizan la resistencia al desgaste y el guiado del paquete, mientras que el anillo de base aporta la resistencia a la extrusión. Esta configuración ofrece una estanqueidad muy fiable, tolera superficies en mal estado y resulta idónea para cilindros de servicio pesado y grandes diámetros de vástago.
