Junta de vástago HRO

Descripción

El HRO es una junta de vástago hidráulica compacta de simple efecto, formada por dos piezas: un anillo de perfil de PTFE que actúa como elemento de estanqueidad principal y un O-ring de elastómero que lo pretensa contra el vástago. Destaca por su baja fricción, su funcionamiento libre de stick-slip y su reducida altura de alojamiento, lo que la hace idónea para el rango de presiones bajas y medias.

Montaje

Monte el HRO en un alojamiento cerrado según las cotas del plano. Achaflane y redondee los cantos del alojamiento y limpie con cuidado el hueco antes del montaje. No arrastre la junta sobre cantos vivos ni roscas y lubrique el vástago y el sello con el propio fluido de trabajo antes de introducirlo.

VENTAJAS

MATERIALES

El anillo de perfil se fabrica en PTFE de altas prestaciones (con carga de bronce para mejorar la resistencia a la extrusión y la conductividad térmica) y el O-ring pretensor puede suministrarse en NBR o FKM según el fluido y la temperatura de trabajo. La combinación PTFE+NBR, con O-ring de 70 Shore A, es adecuada para aceites hidráulicos minerales HL y HLP, grasas y agua-glicol dentro de sus rangos. La combinación PTFE+FKM ofrece mayor resistencia térmica y química, apta para temperaturas más elevadas y para fluidos HFD. Otras combinaciones de material disponibles bajo consulta.

DATOS TÉCNICOS

NO.	Ø d	Ø D	B
U-7112 HRO	7	11	2
U-9132 HRO	9	13	2
U-10142 HRO	10	14	2
U-12162 HRO	12	16	2
U-14182 HRO	14	18	2
U-16222.85 HRO	16	22	2.85
U-18242.85 HRO	18	24	2.85
U-20262.85 HRO	20	26	2.85
U-22282.85 HRO	22	28	2.85
U-25312.85 HRO	25	31	2.85
U-2835.53.8 HRO	28	35.5	3.8
U-3037.53.8 HRO	30	37.5	3.8
U-3239.53.8 HRO	32	39.5	3.8
U-3542.53.8 HRO	35	42.5	3.8
U-3643.53.8 HRO	36	43.5	3.8
U-4047.53.8 HRO	40	47.5	3.8
U-4249.53.8 HRO	42	49.5	3.8
U-4552.53.8 HRO	45	52.5	3.8
U-5062.55.6 HRO	50	62.5	5.6
U-5567.55.6 HRO	55	67.5	5.6
U-6072.55.6 HRO	60	72.5	5.6
U-6375.55.6 HRO	63	75.5	5.6
U-6577.55.6 HRO	65	77.5	5.6
U-7082.55.6 HRO	70	82.5	5.6
U-7587.55.6 HRO	75	87.5	5.6
U-8092.55.6 HRO	80	92.5	5.6
U-8597.55.6 HRO	85	97.5	5.6
U-90102.55.6 HRO	90	102.5	5.6
U-92104.55.6 HRO	92	104.5	5.6
U-100112.55.6 HRO	100	112.5	5.6
U-105117.55.6 HRO	105	117.5	5.6
U-110122.55.6 HRO	110	122.5	5.6
U-115127.55.6 HRO	115	127.5	5.6
U-120132.55.6 HRO	120	132.5	5.6
U-125137.55.6 HRO	125	137.5	5.6
U-1301457.55 HRO	130	145	7.55
U-1401557.55 HRO	140	155	7.55
U-1501657.55 HRO	150	165	7.55
U-1601757.55 HRO	160	175	7.55
U-2002157.55 HRO	200	215	7.55

Plano técnico y parámetros de montaje de la junta de vástago HRO

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago HRO. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el ancho de la ranura (B), el diámetro del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan los radios de los cantos de la ranura (R1 y R ≤ 0,3), la holgura de extrusión (e) y el ángulo a 15° del chaflán de entrada, que debe quedar redondeado y libre de rebabas. Estos valores permiten aprovechar la reducida altura de alojamiento del perfil, aseguran el montaje conjunto del anillo de deslizamiento y de la junta tórica pretensora y evitan daños en el anillo durante la instalación.

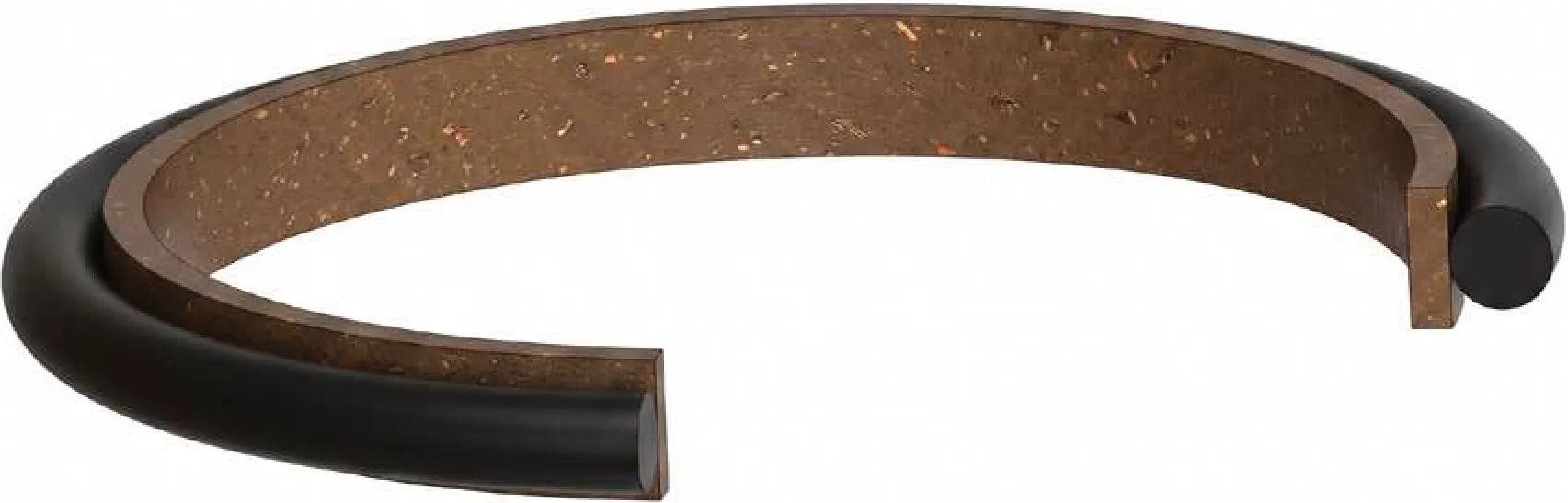

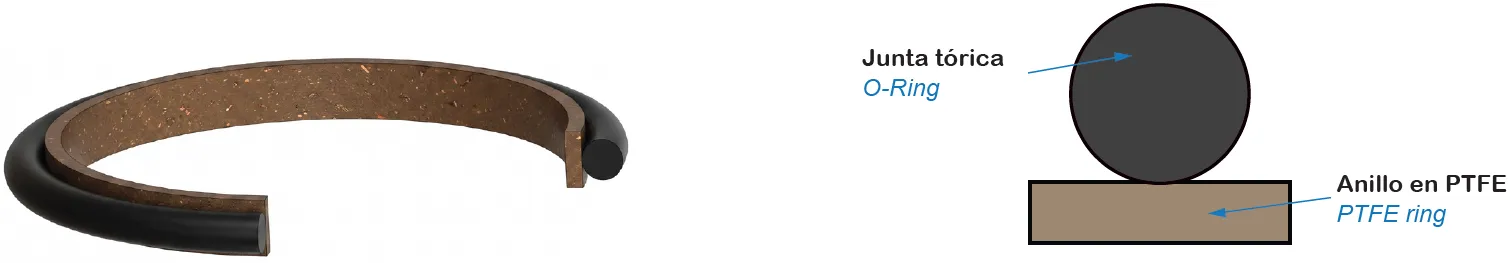

Vista tridimensional y componentes de la junta de vástago HRO

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago de simple efecto HRO para aplicaciones hidráulicas. En el esquema se observan claramente sus dos elementos: el anillo de perfil en PTFE de altas prestaciones con carga de bronce, que mejora la resistencia a la extrusión y la conductividad térmica, y la junta tórica de elastómero en NBR o FKM, que lo pretensa contra el vástago. Su diseño compacto, de altura de alojamiento reducida, ofrece baja fricción, funcionamiento libre de stick-slip y una larga vida útil con baja generación de calor en el rango de presiones bajas y medias.
