Junta de vástago HRO1

Descripción
El HRO1 es una junta de vástago hidráulica de doble efecto formada por dos piezas: un anillo de deslizamiento de PTFE con perfil trapezoidal, que actúa como elemento de estanqueidad, y un O-ring de elastómero que lo pretensa contra el vástago. La sección trapezoidal conserva la forma robusta y compacta de un sello de pistón sin perder la flexibilidad necesaria para lograr una compresión máxima ligada a la presión. El ángulo del canto permite un ligero basculamiento del sello, desplazando la compresión máxima hacia el lado de presión y reduciendo el riesgo de extrusión en la holgura.
Montaje
Monte el HRO1 en una ranura cerrada según las cotas del plano, compatible con alojamiento ISO 7425-2. Achaflane y redondee los cantos del alojamiento y limpie con cuidado el hueco antes del montaje. No arrastre la junta sobre cantos vivos ni roscas y lubrique el vástago y el sello con el propio fluido de trabajo antes de introducirlo.
VENTAJAS
MATERIALES
El anillo de deslizamiento se fabrica en PTFE de altas prestaciones (con carga según la aplicación) y el O-ring pretensor puede suministrarse en NBR o FKM según el fluido y la temperatura de trabajo. La combinación PTFE+NBR, con O-ring de 70 Shore A, es adecuada para aceites hidráulicos minerales HL y HLP, grasas y fluidos agua-glicol dentro de sus rangos. La combinación PTFE+FKM, con O-ring de 80 Shore A, ofrece mayor resistencia térmica y química, apta para temperaturas más elevadas y para fluidos HFD. Otras combinaciones de material disponibles bajo consulta.
DATOS TÉCNICOS
NO.dDB
U-3*7.9*2.2 HRO137.92.2
U-4*8.9*2.2 HRO148.92.2
U-5*9.9*2.2 HRO159.92.2
U-6*10.9*2.2 HRO1610.92.2
U-7*11.9*2.2 HRO1711.92.2
U-8*12.9*2.2 HRO1812.92.2
U-8*15.3*3.2 HRO1815.33.2
U-10*14.9*2.2 HRO11014.92.2
U-10*17.3*3.2 HRO11017.33.2
U-12*16.9*2.2 HRO11216.92.2
U-12*19.3*3.2 HRO11219.33.2
U-14*18.9*2.2 HRO11418.92.2
U-14*21.3*3.2 HRO11421.33.2
U-15*19.9*2.2 HRO11519.92.2
U-15*22.3*3.2 HRO11522.33.2
U-16*20.9*2.2 HRO11620.92.2
U-16*23.3*3.2 HRO11623.33.2
U-18*22.9*2.2 HRO11822.92.2
U-18*25.3*3.2 HRO11825.33.2
U-19*29.7*4.2 HRO11929.74.2
U-20*27.3*3.2 HRO12027.33.2
U-20*30.7*4.2 HRO12030.74.2
U-22*29.3*3.2 HRO12229.33.2
U-22*32.7*4.2 HRO12232.74.2
U-24*31.3*3.2 HRO12431.33.2
U-25*32.3*3.2 HRO12532.33.2
U-25*35.7*4.2 HRO12535.74.2
U-25.4*32.7*3.2 HRO125.432.73.2
U-25.4*36.1*4.2 HRO125.436.14.2
U-26*33.3*3.2 HRO12633.33.2
U-26*36.7*4.2 HRO12636.74.2
U-27*34.3*3.2 HRO12734.33.2
U-28*35.3*3.2 HRO12835.33.2
U-28*38.7*4.2 HRO12838.74.2
U-28.575*35.875*3.2 HRO128.57535.8753.2
U-29*36.3*3.2 HRO12936.33.2
U-30*37.3*3.2 HRO13037.33.2
U-30*40.7*4.2 HRO13040.74.2
U-32*39.3*3.2 HRO13239.33.2
U-32*42.7*4.2 HRO13242.74.2
U-35*42.3*3.2 HRO13542.33.2
U-35*45.7*4.2 HRO13545.74.2
U-36*43.3*3.2 HRO13643.33.2
U-36*46.7*4.2 HRO13646.74.2
U-38*48.7*4.2 HRO13848.74.2
U-38*53.1*6.3 HRO13853.16.3
U-39*49.7*4.2 HRO13949.74.2
U-40*50.7*4.2 HRO14050.74.2
U-40*55.1*6.3 HRO14055.16.3
U-42*52.7*4.2 HRO14252.74.2
U-42*57.1*6.3 HRO14257.16.3
U-44*54.7*4.2 HRO14454.74.2
U-44.4*59.5*6.3 HRO144.459.56.3
U-45*55.7*4.2 HRO14555.74.2
U-45*60.1*6.3 HRO14560.16.3
U-48*58.7*4.2 HRO14858.74.2
U-48*63.1*6.3 HRO14863.16.3
U-50*60.7*4.2 HRO15060.74.2
U-50*65.1*6.3 HRO15065.16.3
U-50.8*61.5*4.2 HRO150.861.54.2
U-50.8*65.9*6.3 HRO150.865.96.3
U-52*62.7*4.2 HRO15262.74.2
U-52*67.1*6.3 HRO15267.16.3
U-54*69.1*6.3 HRO15469.16.3
U-55*65.7*4.2 HRO15565.74.2
U-55*70.1*6.3 HRO15570.16.3
U-56*66.7*4.2 HRO15666.74.2
U-56*71.1*6.3 HRO15671.16.3
U-58*73.1*6.3 HRO15873.16.3
U-60*70.7*4.2 HRO16070.74.2
U-60*75.1*6.3 HRO16075.16.3
U-63*73.7*4.2 HRO16373.74.2
U-63*78.1*6.3 HRO16378.16.3
U-65*80.1*6.3 HRO16580.16.3
U-67*77.7*4.2 HRO16777.74.2
U-70*80.7*4.2 HRO17080.74.2
U-70*85.1*6.3 HRO17085.16.3
U-72*82.7*4.2 HRO17282.74.2
U-75*85.7*4.2 HRO17585.74.2
U-75*90.1*6.3 HRO17590.16.3
Plano técnico y parámetros de montaje de la junta de vástago HRO1
Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago HRO1 en ranura cerrada compatible con ISO 7425-2. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el ancho de la ranura (B), la altura radial de la sección (S), el diámetro del vástago (dN) y el diámetro exterior del alojamiento (D1), junto al radio del canto de la ranura (r1). Estos valores alojan el anillo de deslizamiento de perfil trapezoidal con su junta tórica pretensora, permiten trabajar con una holgura mayor sin riesgo de extrusión y evitan daños o torsiones del perfil durante el montaje.

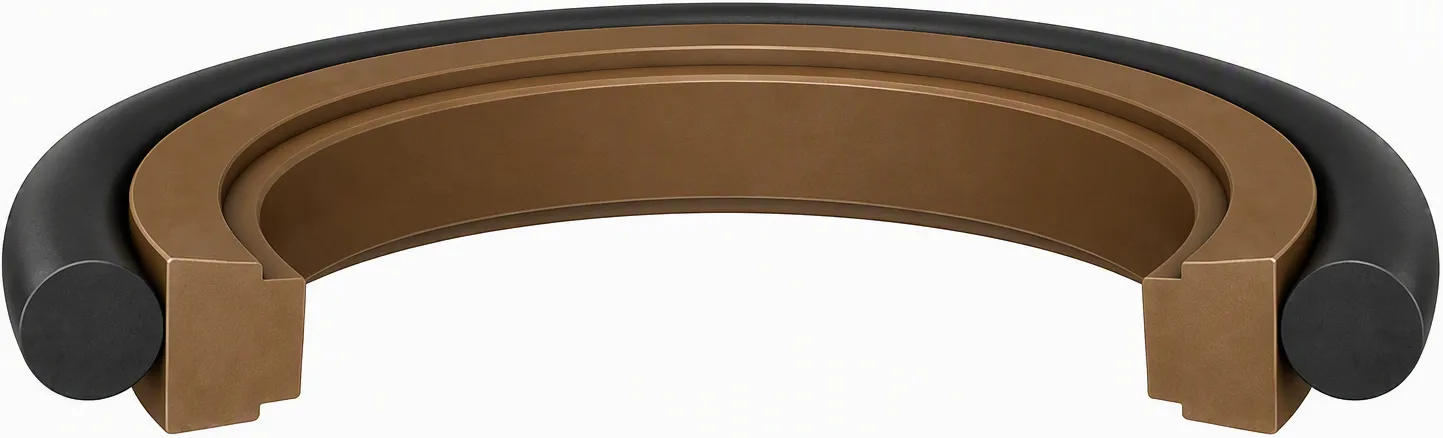

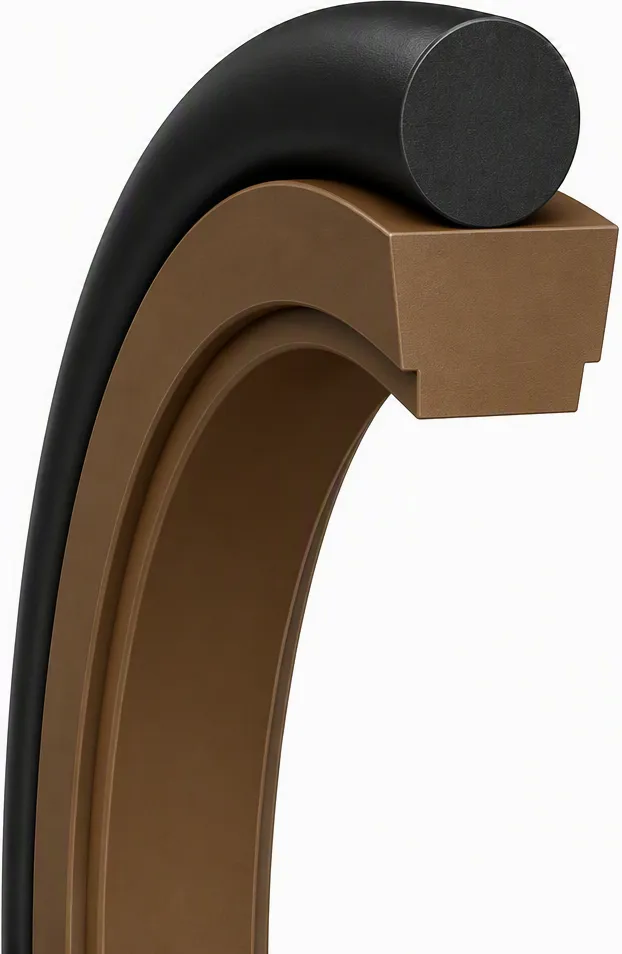

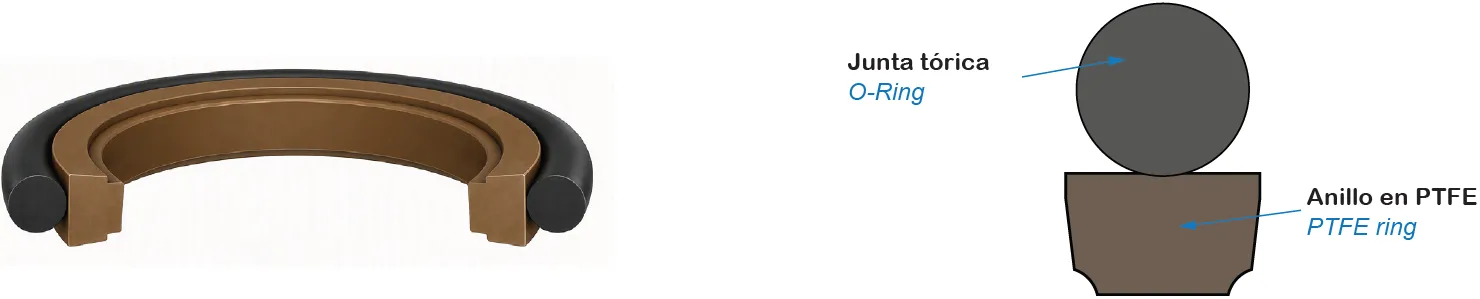

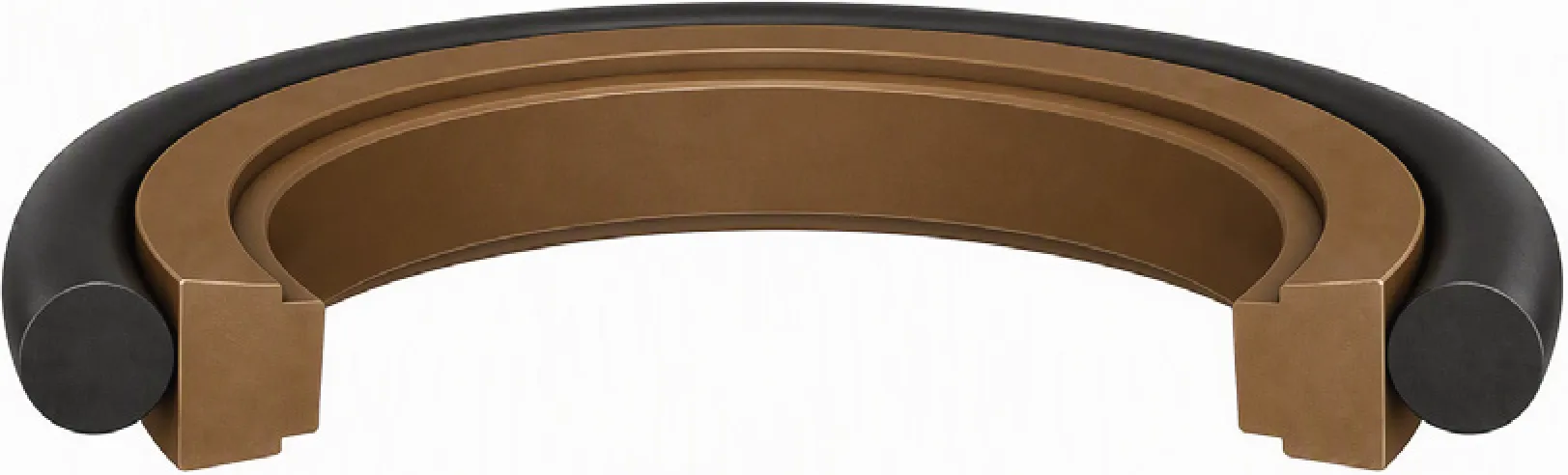

Vista tridimensional y componentes de la junta de vástago HRO1
Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago de doble efecto HRO1 para aplicaciones hidráulicas. En el esquema se observan claramente sus dos elementos: el anillo de deslizamiento en PTFE de altas prestaciones con sección trapezoidal y la junta tórica de elastómero en NBR o FKM, que lo pretensa contra el vástago. La sección trapezoidal conserva la forma robusta y compacta de un sello de pistón sin perder la flexibilidad necesaria para alcanzar la compresión máxima ligada a la presión, y el ángulo del canto permite un ligero basculamiento que desplaza esa compresión hacia el lado de presión y reduce el riesgo de extrusión en la holgura.
