Junta de vástago UIB

Descripción

La UIB es una junta de vástago de simple efecto para aplicaciones hidráulicas, compuesta por un elemento de estanqueidad de poliuretano y un anillo de apoyo termoplástico. El anillo de apoyo amplía el rango de trabajo frente a la presión y las holguras de extrusión, mientras que un labio de estanqueidad secundario refuerza la retención del fluido y protege la zona dinámica frente a la entrada de suciedad. Su diseño de ranura sencilla facilita el montaje y el mantenimiento.

Montaje

Montar en ranura cerrada según las medidas de la ficha. Limpiar bien el alojamiento, achaflanar y redondear los cantos vivos y no arrastrar la junta sobre aristas cortantes. Lubricar el vástago y el elemento antes del montaje para facilitar la colocación y proteger los labios.

VENTAJAS

Alto rendimiento de estanqueidad de simple efecto.
Anillo de apoyo que mejora el espacio de sellado y soporta mayores presiones.
Labio secundario que aporta protección adicional frente a la entrada de partículas de suciedad.
Diseño de ranura sencilla, fácil de montar.
Baja fricción y buen comportamiento dinámico.
Adecuada para cilindros medianos y pesados.
Amplia gama de medidas en sistema métrico y en pulgadas.

MATERIALES

Fabricada en POLIURETANO para el cuerpo de estanqueidad y POM para el anillo de apoyo. Esta combinación ofrece buena resistencia al desgaste y a la extrusión, y es compatible con aceites hidráulicos minerales y grasas. Para fluidos ignífugos HFA, HFB y HFC conviene confirmar la compatibilidad y los rangos de temperatura según el compuesto.

DATOS TÉCNICOS

NO.	Ød	ØD	b	B	C
U-22306 UIB	22	30	6	7	4
U-25355 UIB	25	35	5	6	4
U-28386 UIB	28	38	6	7	4
U-2835.55 UIB	28	35.5	5	6	4
U-30408 UIB	30	40	8	9	4
U-32459.5 UIB	32	45	9.5	10.5	6
U-35458 UIB	35	45	8	9	4
U-35457 UIB	35	45	7	8	4
U-35445.5 UIB	35	44	5.5	6.5	4
U-35.5457.5 UIB	35.5	45	7.5	8.5	4
U-36468 UIB	36	46	8	9	4
U-36445.5 UIB	36	44	5.5	6.5	4
U-405010 UIB	40	50	10	11	4
U-405212 UIB	40	52	12	13	6
U-405210.9 UIB	40	52	10.9	11.9	6
U-425110 UIB	42	51	10	11	4
U-455510 UIB	45	55	10	11	4
U-45557 UIB	45	55	7	8	4
U-506010 UIB	50	60	10	11	4
U-50628 UIB	50	62	8	9	6
U-526810 UIB	52	68	10	11	6.5
U-556510 UIB	55	65	10	11	4
U-556512 UIB	55	65	12	13	4
U-567110 UIB	56	71	10	11	6.5
U-607010 UIB	60	70	10	11	4
U-607512 UIB	60	75	12	13	6.5
U-606813.5 UIB	60	68	13.5	14.5	4
U-63758 UIB	63	75	8	9	6
U-63759 UIB	63	75	9	10	6
U-63758.5 UIB	63	75	8.5	9.5	6
U-637810 UIB	63	78	10	11	6.5
U-658012 UIB	65	80	12	13	6.5
U-708010 UIB	70	80	10	11	4
U-708212 UIB	70	82	12	13	6
U-708511.5 UIB	70	85	11.5	12.5	6.5
U-758512 UIB	75	85	12	13	4
U-788613.5 UIB	78	86	13.5	14.5	4
U-809012 UIB	80	90	12	13	4
U-809211 UIB	80	92	11	12	6
U-809511.4 UIB	80	95	11.4	12.4	6.5
U-8510012 UIB	85	100	12	13	6.5
U-9010012 UIB	90	100	12	13	4
U-9010510 UIB	90	105	10	11	6.5
U-9510512 UIB	95	105	12	13	4
U-10011512 UIB	100	115	12	13	6.5
U-10012012 UIB	100	120	12	13	7
U-10511512 UIB	105	115	12	13	4
U-11012514.6 UIB	110	125	14.6	15.6	6.5
U-11013015 UIB	110	130	15	16	7
U-11512512 UIB	115	125	12	13	4
U-12014014.6 UIB	120	140	14.6	15.6	7
U-12013511.5 UIB	120	135	11.5	12.5	6.5
U-12514011 UIB	125	140	11	12	6.5
U-13014012 UIB	130	140	12	13	4
U-13514512 UIB	135	145	12	13	4
U-14016014.6 UIB	140	160	14.6	15.6	7
U-1401559 UIB	140	155	9	10	6.5
U-15016515 UIB	150	165	15	16	6.5
U-16017012 UIB	160	170	12	13	4
U-16017515 UIB	160	175	15	16	6.5
U-17018515 UIB	170	185	15	16	6.5
U-19521515 UIB	195	215	15	16	7
U-20022015 UIB	200	220	15	16	7
U-22024015 UIB	220	240	15	16	7
U-26028015 UIB	260	280	15	16	7
U-28030015 UIB	280	300	15	16	7

Plano técnico y parámetros de montaje de las juntas simétricas UIB

Este esquema técnico le define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago UIB. En él encontrará las dimensiones críticas vinculadas a las tablas de especificaciones, tales como el ancho de la junta (b), el ancho de la ranura (B), el diámetro interior o del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan las tolerancias de los radios de fondo y canto (r y r1), junto con el chaflán de entrada a 20° (redondeado y libre de rebarbas). Estos valores garantizan un guiado preciso, evitan daños en los labios de estanqueidad durante el montaje y aseguran un sellado óptimo y duradero bajo presión.

Vista tridimensional y componentes de las juntas simétricas UIB

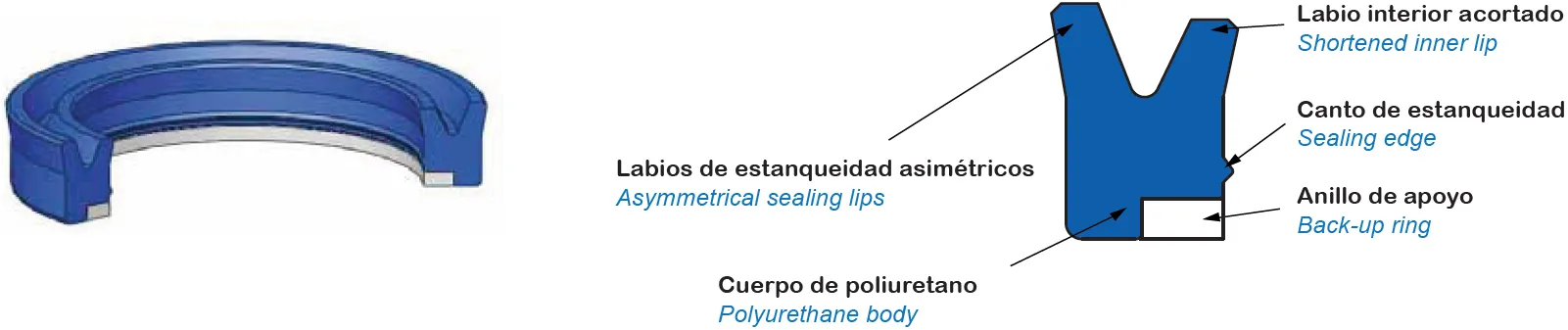

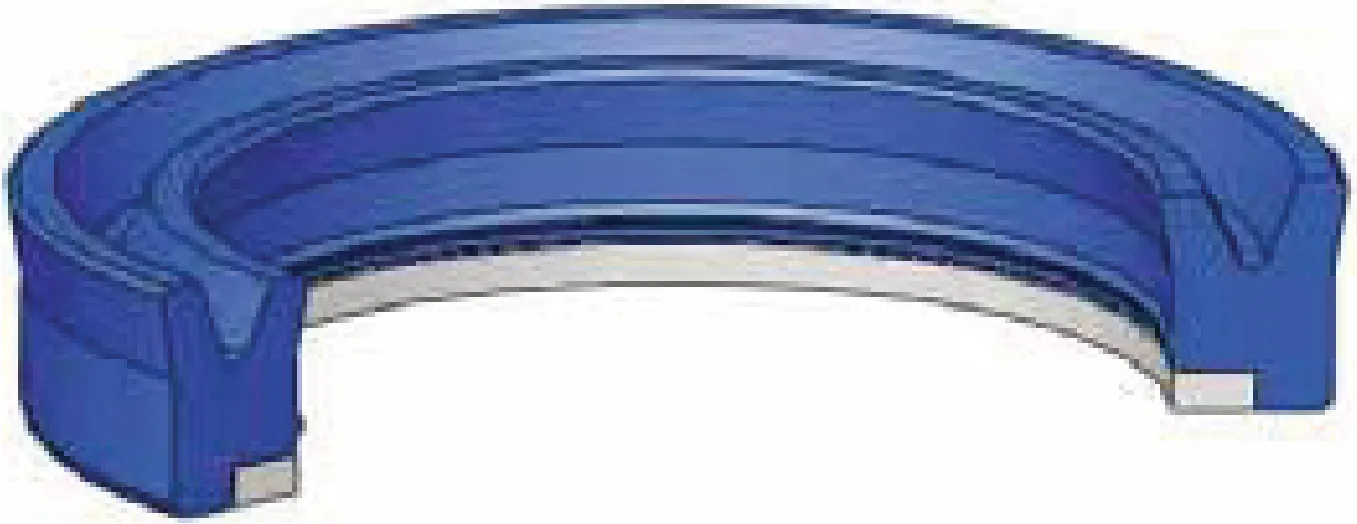

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago de simple efecto UIB para aplicaciones hidráulicas. En el esquema se observan sus componentes y características clave: el cuerpo de poliuretano, los labios de estanqueidad asimétricos (con el labio interior acortado y un canto de estanqueidad/labio secundario) y el anillo de apoyo termoplástico. Esta combinación de materiales y diseño permite ampliar el rango de trabajo frente a altas presiones y holguras de extrusión, ofreciendo una óptima retención de fluido y protección frente a la suciedad.
