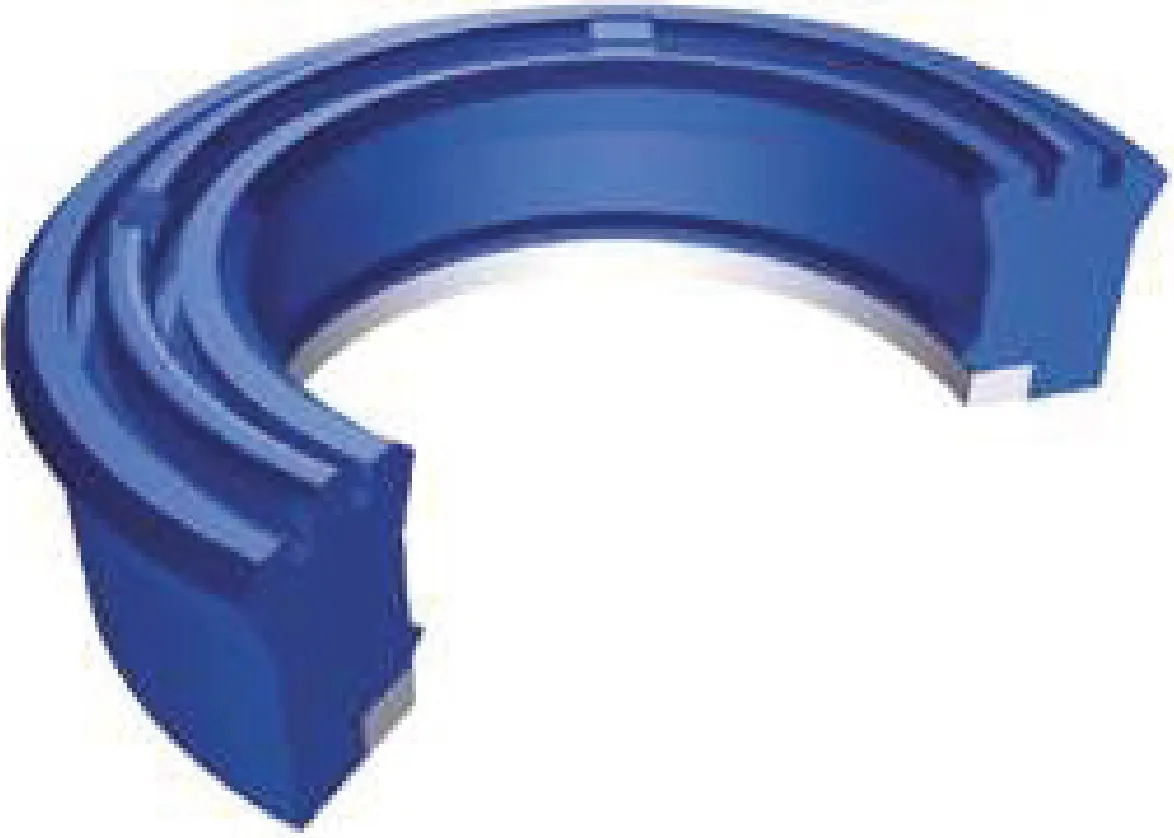

Junta de vástago UIB2

Descripción

La UIB2 es una junta de vástago compacta de simple efecto para aplicaciones hidráulicas de servicio pesado, con anillo de apoyo integrado, canto de apoyo adicional y canto de estanqueidad. Incorpora elementos para su fijación axial en el alojamiento y ajuste a presión en el diámetro exterior, con medidas para alojamientos normalizados según ISO 5597. Ofrece muy buena estanqueidad estática y dinámica y admite presiones elevadas y mayores holguras de extrusión.

Montaje

Montar en ranura cerrada según las medidas de la ficha, respetando la fijación axial y el ajuste a presión en el diámetro exterior. Limpiar bien el alojamiento, achaflanar y redondear los cantos vivos y no arrastrar la junta sobre aristas cortantes. Lubricar el vástago antes del montaje y se recomienda combinarla con un rascador de simple efecto.

VENTAJAS

Alto rendimiento de estanqueidad de simple efecto.
Muy buena estanqueidad estática y dinámica.
Admite presiones elevadas y mayores holguras de extrusión.
Anillo de apoyo integrado que protege frente a la extrusión.
Canto de estanqueidad adicional que evita en gran medida la entrada de suciedad.
Compresión compacta, admite mayor rugosidad en el fondo de la ranura.
Bajo valor de deformación, se recomienda combinarla con rascadores de simple efecto.

MATERIALES

Fabricada en POLIURETANO para el anillo perfilado de estanqueidad y PA para el anillo de apoyo. Esta combinación aporta alta resistencia a la presión, al desgaste y a la extrusión, y es compatible con aceites hidráulicos minerales y grasas. Para fluidos ignífugos HFA, HFB y HFC conviene confirmar la compatibilidad y los rangos de temperatura según el compuesto.

DATOS TÉCNICOS

NO.	Ød	ØD	b	B	C
U-40508 UIB2	40	50	8	8	4.5
U-45558 UIB2	45	55	8	8	4.5
U-506512.5 UIB2	50	65	12.5	12.5	5.5
U-567112.5 UIB2	56	71	12.5	12.5	5.5
U-637812.5 UIB2	63	78	12.5	12.5	5.5
U-658013 UIB2	65	80	13	13	5.5
U-69.858513 UIB2	69.85	85	13	-	-
U-708512.5 UIB2	70	85	12.5	12.5	5.5
U-759013 UIB2	75	90	13	13	5.5
U-809512.5 UIB2	80	95	12.5	12.5	5.5
U-8510013 UIB2	85	100	13	13	5.5
U-9511013 UIB2	95	110	13	13	5.5
U-10012016 UIB2	100	120	16	16	6
U-11013016 UIB2	110	130	16	16	6
U-11513013 UIB2	115	130	13	13	5.5
U-12514516 UIB2	125	145	16	16	6
U-14016016 UIB2	140	160	16	16	6

Plano técnico y parámetros de montaje de las juntas simétricas UIB2

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago UIB2. En él se especifican las dimensiones críticas de las tablas de datos, incluyendo el ancho de la junta (b) , el ancho de la ranura (B) , el diámetro interior del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Además, detalla el radio máximo del fondo de la ranura (r < 0.40 mm) , la holgura de extrusión (E), la longitud del chaflán de entrada (C) y su ángulo a 20°. Estos parámetros aseguran una adecuada compresión y fijación axial de la junta , previenen fallos por extrusión a presiones elevadas y protegen los labios de estanqueidad durante el proceso de instalación.

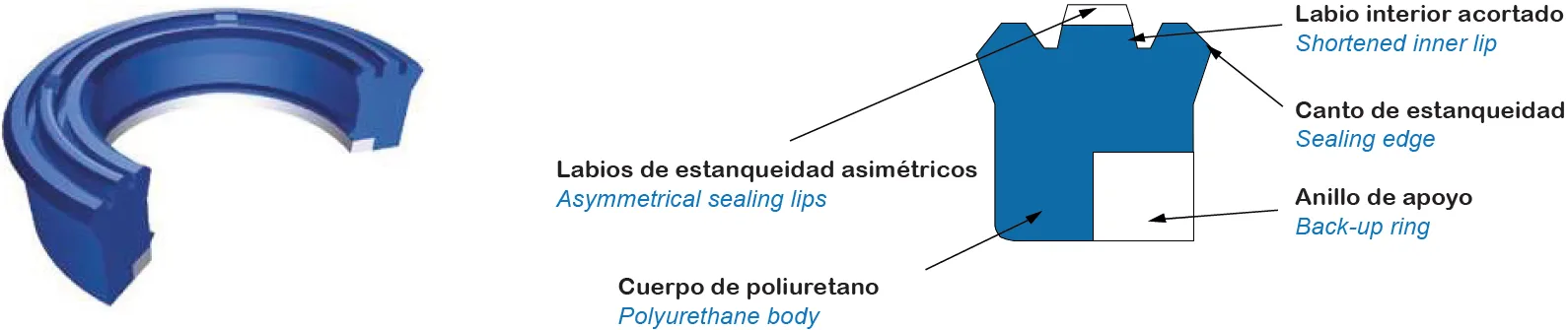

Vista tridimensional y componentes de las juntas simétricas UIB2

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago compacta de simple efecto UIB2 para aplicaciones hidráulicas de servicio pesado. En el esquema se observan claramente sus elementos clave: el cuerpo de poliuretano, los labios de estanqueidad asimétricos (con el labio interior acortado y un canto de estanqueidad/labio secundario) y el anillo de apoyo integrado de poliamida (PA). Esta configuración está diseñada para ofrecer una excelente estanqueidad estática y dinámica, soportando presiones elevadas (hasta 50 MPa) y mayores holguras de extrusión sin perder rendimiento.
