Junta de vástago UIB3

Descripción
La UIB3 es una junta amortiguadora de vástago que trabaja en tándem con la junta principal como sello primario del sistema. Está formada por un anillo de estanqueidad de poliuretano y un anillo de apoyo termoplástico, y absorbe los picos de presión antes de que lleguen a la junta principal. Su diseño evita que quede presión atrapada entre el sello primario y el secundario, lo que reduce la fricción y protege el conjunto en aplicaciones hidráulicas exigentes.
Montaje
Montar en ranura cerrada según ISO 7425/2 y las medidas de la ficha, siempre en tándem con la junta principal de vástago. Limpiar bien el alojamiento, achaflanar y redondear los cantos vivos y no arrastrar la junta sobre aristas cortantes. Lubricar el vástago antes del montaje para facilitar la colocación y proteger el anillo.
VENTAJAS
MATERIALES
Fabricada en POLIURETANO de 95 Shore A para el anillo de estanqueidad y POM de 60 Shore D para el anillo de apoyo. Esta combinación ofrece alta resistencia al desgaste y a la extrusión frente a picos de presión, y es compatible con aceites hidráulicos minerales y grasas. Para fluidos ignífugos HFA, HFB y HFC conviene confirmar la compatibilidad y los rangos de temperatura según el compuesto.
DATOS TÉCNICOS
ALP NODIMENSIONØdØDbBCR1
A209-036 PU36~46.7~4.23646.73.94.250.2
A209-038 PU38~48.7~4.23848.73.94.250.2
A209-040 PU40~55.5~6.34055.566.360.2
A209-045 PU45~60.5~6.34560.566.360.2
A209-050 PU50~65.5~6.35065.566.360.2
A209-055 PU55~70.5~6.35570.566.350.2
A209-055/1 PU55~65.7~4.25565.73.94.260.2
A209-060 PU60~75.5~6.36075.566.360.2
A209-063 PU63~78.5~6.36378.566.360.2
A209-065 PU65~80.5~6.36580.566.360.2
A209-070 PU70~85.5~6.37085.566.360.2
A209-075 PU75~90.5~6.37590.566.360.2
A209-080 PU80~95.5~6.38095.566.360.2
A209-085 PU85~100.5~6.385100.566.360.2
A209-090 PU90~105.5~6.390105.566.360.2
A209-095 PU95~110.5~6.395110.566.360.2
A209-100 PU100~115.5~6.3100115.566.360.2
A209-105 PU105~120.5~6.3105120.566.360.2
A209-110 PU110~125.5~6.3110125.566.360.2
A209-115 PU115~130.5~6.3115130.566.360.2
A209-120 PU120~135.5~6.3120135.566.360.2
A209-125 PU125~140.5~6.3125140.566.360.2
A209-130 PU130~145.5~6.3130145.566.360.2
A209-140 PU140~155.5~6.3140155.566.360.2
A209-150 PU150~165.5~6.3150165.566.360.2
A209-160 PU160~175.5~6.3160175.566.360.2
A209-170 PU170~185.5~6.3170185.566.360.2
A209-180 PU180~195.5~6.3180195.566.360.2
Plano técnico y parámetros de montaje de las juntas simétricas UIB3
Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago UIB3. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el ancho de la junta (b), el ancho de la ranura (B), el diámetro interior del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan las especificaciones geométricas de los radios de fondo y canto (r y r1), la holgura de extrusión (E), así como la longitud (C) y el ángulo a 20° del chaflán de entrada (redondeado y libre de rebarbas). Estos valores aseguran una perfecta alineación, evitan pellizcos o daños en los labios de estanqueidad durante la instalación y garantizan un sellado eficiente y duradero bajo condiciones exigentes de presión.

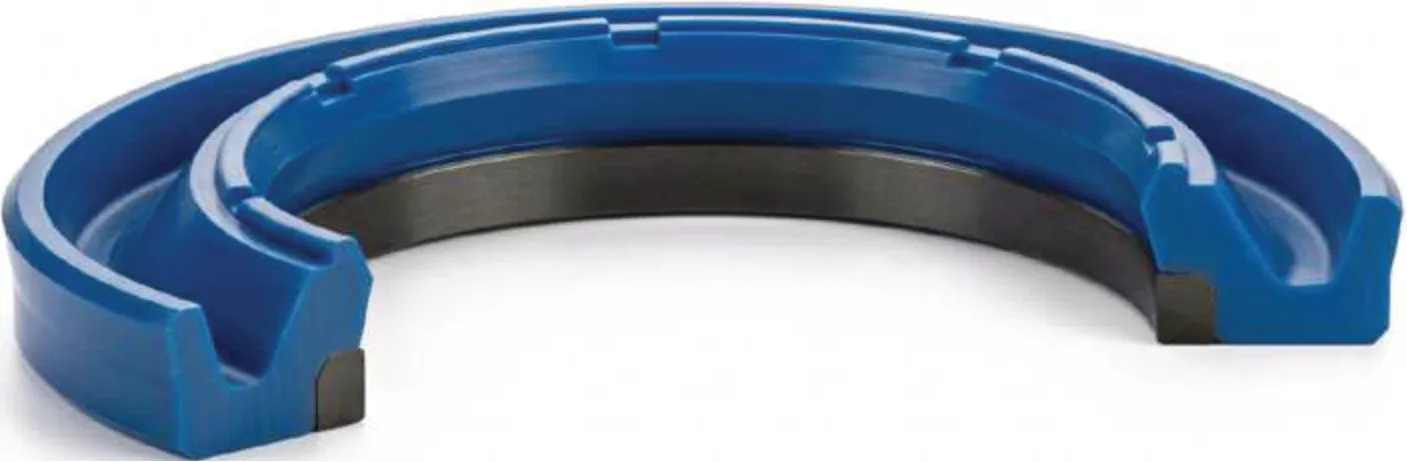

Vista tridimensional y componentes de las juntas simétricas UIB3

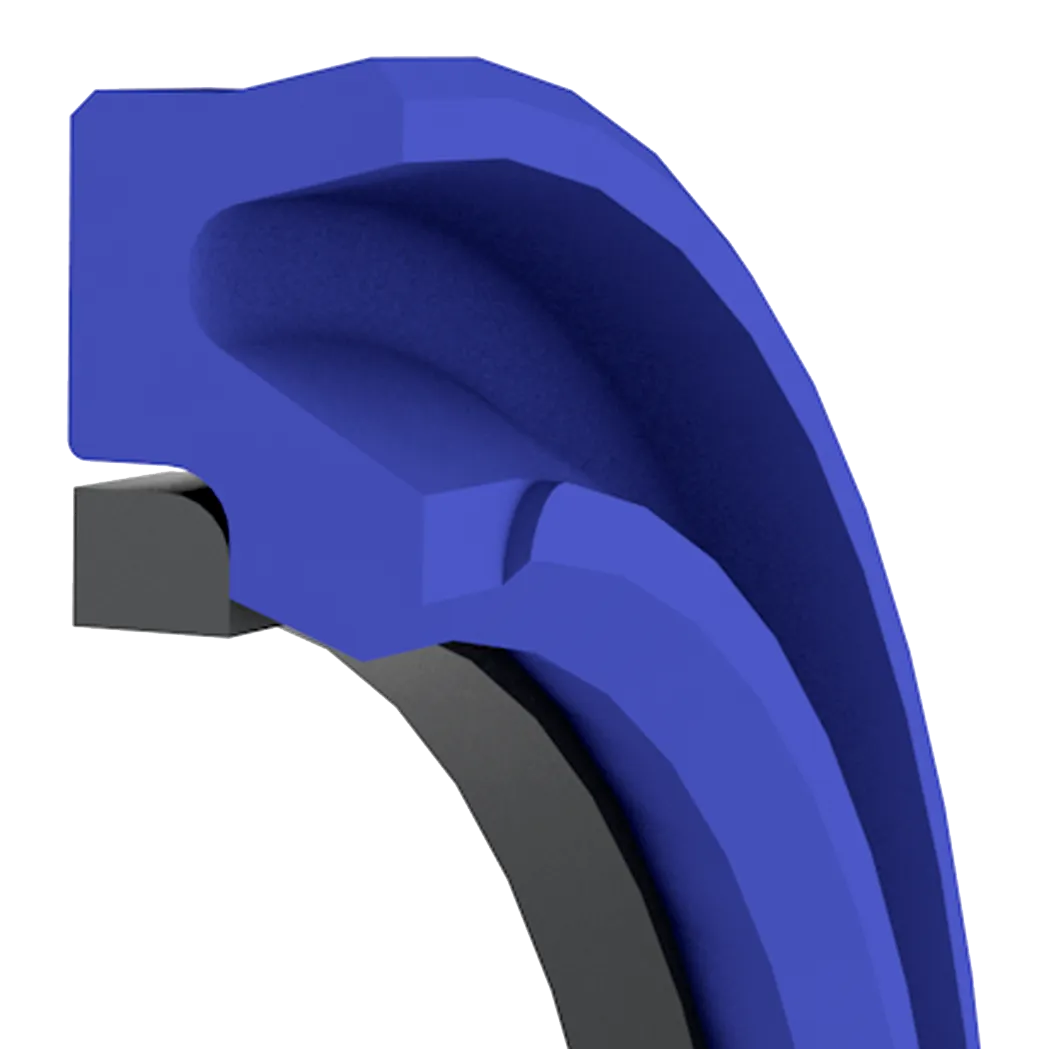

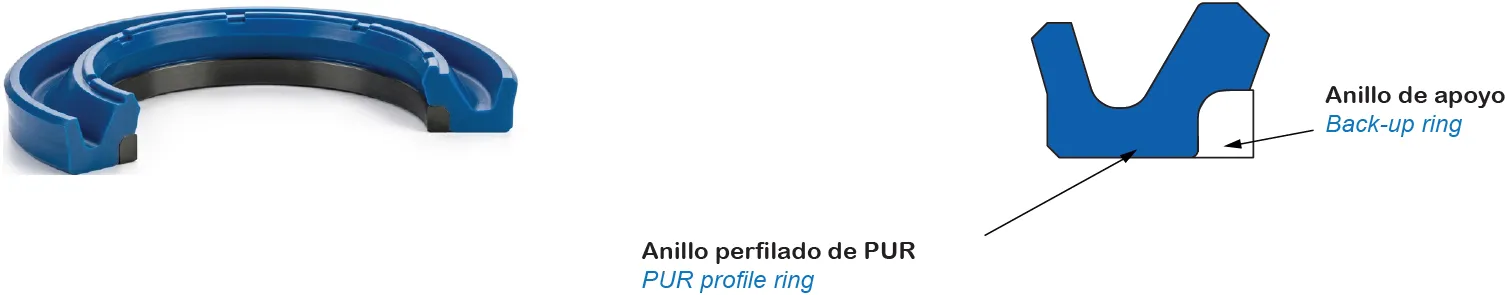

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago de simple efecto UIB3 para aplicaciones hidráulicas. En el esquema se observan claramente sus elementos y características clave: el cuerpo de poliuretano, los labios de estanqueidad asimétricos (con el labio interior acortado y canto de estanqueidad) y el anillo de apoyo integrado. Esta configuración permite ampliar el rango de trabajo frente a presiones elevadas y holguras de extrusión, garantizando un rendimiento óptimo de estanqueidad estática y dinámica junto a una protección eficaz contra la suciedad.
