Junta de vástago UIP7

Descripción

El UIP7 es una junta de vástago hidráulica de simple efecto y perfil en U, optimizada para una baja fricción, con ajuste a presión en el diámetro exterior. Sus labios de estanqueidad escalonados se activan con la presión, reduciendo de forma notable la fricción estática y dinámica en los cilindros hidráulicos y mejorando la eficiencia del sistema. Está indicada para hidráulica móvil y estacionaria con exigencias elevadas de fricción y deslizamiento, con dimensiones conformes a la norma ISO 5597.

Montaje

Prever una holgura axial en el alojamiento. Achaflanar los cantos y no arrastrar la junta sobre cantos vivos durante el montaje para no dañar los labios. Normalmente puede encajarse a presión en ranuras cerradas, y en accesos restringidos puede requerir un útil de montaje. Limpiar bien el alojamiento antes de la instalación.

VENTAJAS

Fricción de arranque y dinámica mínimas, sin efecto stick-slip, para un movimiento uniforme incluso a baja velocidad.
Baja fricción de arranque y dinámica, incluso tras paradas prolongadas bajo alta presión.
Fricción dinámica constante y baja durante toda la vida útil de la junta.
Insensible a los picos de presión.
Lubricación mejorada gracias al depósito de fluido en la zona de contacto dinámico.
Longitud axial de montaje reducida, apta para alojamientos cerrados y ranurados.

MATERIALES

Fabricada en poliuretano (PU) de aproximadamente 93 Shore A, un material de gran resistencia al desgaste, baja deformación remanente por compresión y una resistencia a la temperatura mejorada. Ofrece un excelente comportamiento frente a aceites hidráulicos de base mineral y fluidos PAO. Se dispone de compuestos específicos para requisitos especiales de la industria química y de la industria alimentaria.

DATOS TÉCNICOS

NO.	Ød	ØD	b	B
U-20284.5 UIP7	20	28	4.5	5
U-22304.5 UIP7	22	30	4.5	5
U-25334.5 UIP7	25	33	4.5	5
U-28.536.55 UIP7	28.5	36.5	5
U-30385 UIP7	30	38	5
U-30405.7 UIP7	30	40	5.7	6.3
U-30.5395 UIP7	30.5	39	5
U-31385 UIP7	31	38	5
U-32416 UIP7	32	41	6
U-32425.7 UIP7	32	42	5.7	6.3
U-32.5415 UIP7	32.5	41	5
U-33405 UIP7	33	40	5
U-3341.56 UIP7	33	41.5	6
U-33.5405 UIP7	33.5	40	5
U-35446 UIP7	35	44	6
U-35446.4 UIP7	35	44	6.4
U-3544.76.5 UIP7	35	44.7	6.5
U-35455.7 UIP7	35	45	5.7	6.3
U-37475.7 UIP7	37	47	5.7	6.3
U-40505.7 UIP7	40	50	5.7	6.3
U-42526.5 UIP7	42	52	6.5
U-45555.7 UIP7	45	55	5.7	6.3
U-45577 UIP7	45	57	7
U-50605.7 UIP7	50	60	5.7	6.3
U-56666.5 UIP7	56	66	6.5	7
U-65757 UIP7	65	75	7	7.5

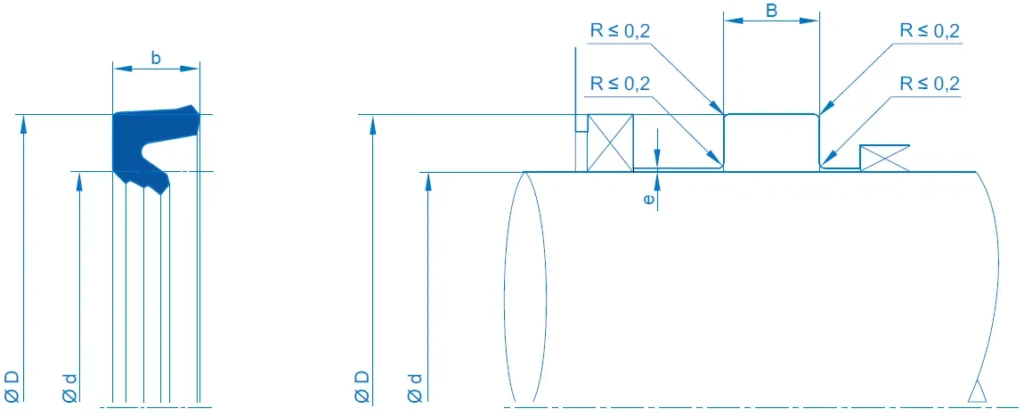

Plano técnico y parámetros de montaje de la junta de vástago UIP7

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago UIP7, con dimensiones conformes a la norma ISO 5597. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el ancho de la junta (b), el ancho de la ranura (B), el diámetro del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan los radios máximos de los cantos (R ≤ 0,2) y la holgura de extrusión (e), y se prevé una holgura axial en el alojamiento. Estos valores permiten el montaje a presión en ranura cerrada o ranurada, evitan daños en los labios escalonados durante la instalación y garantizan una fricción constante y baja durante toda la vida útil de la junta.

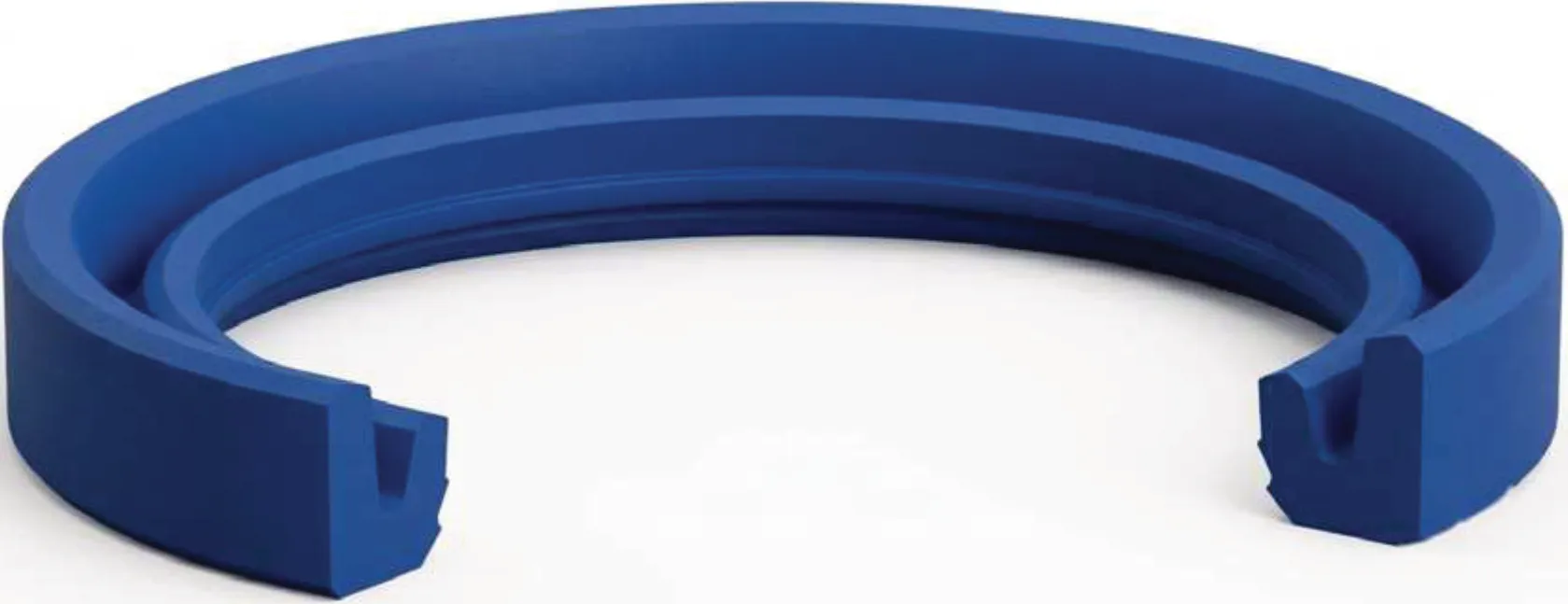

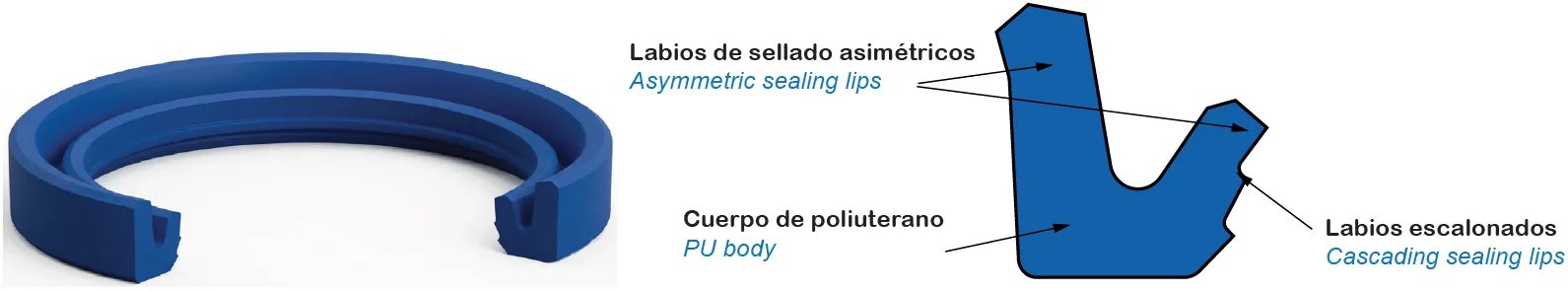

Vista tridimensional y componentes de la junta de vástago UIP7

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago de simple efecto UIP7 para aplicaciones hidráulicas. En el esquema se observan claramente sus elementos y características clave: el cuerpo de poliuretano con perfil en U optimizado para una baja fricción, los labios de sellado asimétricos y los labios escalonados, que se activan con la presión. Esta configuración reduce de forma notable la fricción estática y dinámica, evita el efecto stick-slip incluso a baja velocidad y tras paradas prolongadas bajo presión, y mejora la lubricación gracias al depósito de fluido en la zona de contacto dinámico.
