Junta de vástago UIR2

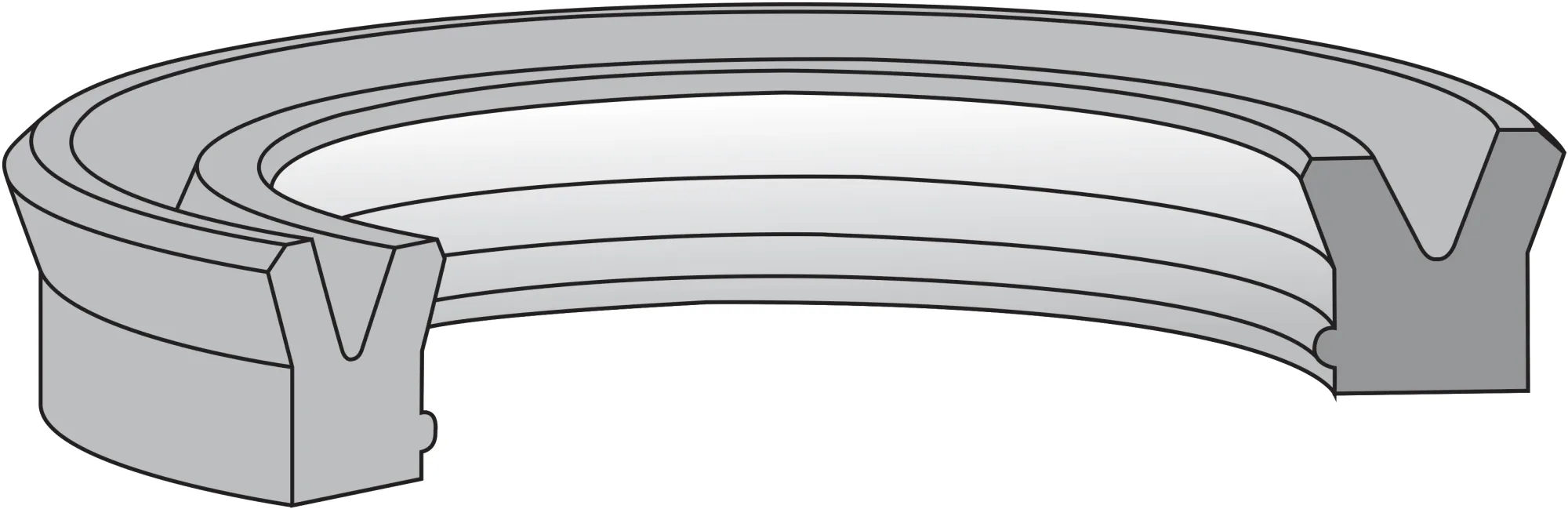

Descripción

Junta de vástago hidráulica de perfil en U, asimétrica y de simple efecto, con un labio de estanqueidad secundario que respalda al labio principal. El labio principal sella el vástago aprovechando la presión del sistema, mientras que el secundario mejora la lubricación, limpia las trazas de aceite en cada carrera y frena la entrada de suciedad. Su alta resistencia a la abrasión le da una vida útil prolongada. UIR2 es el diseño para alojamientos normalizados y trabajos exigentes.

Montaje

El UIR2 se monta en una ranura cerrada. Achaflana los cantos del alojamiento y del vástago para evitar daños, y limpia el alojamiento antes del montaje. No arrastres la junta sobre cantos vivos, roscas ni chaveteros: utiliza un casquillo de montaje si es necesario. Lubrica el vástago antes de instalar el conjunto para asegurar un sellado correcto.

VENTAJAS

Diseño asimétrico de simple efecto con labio de estanqueidad secundario.
El labio secundario respalda al labio principal y mejora la lubricación.
Limpia las trazas de aceite en cada carrera y frena la entrada de suciedad.
Muy buena estanqueidad estática y dinámica.
Alta resistencia a la abrasión y al desgaste, con larga vida útil.
Ajuste firme en el diámetro exterior para un asiento seguro en la ranura.

MATERIALES

Disponible en materiales NBR, EPDM, FKM, FFKM, NR, CR, VMQ y PTFE, seleccionables según el fluido y la temperatura de trabajo. Esta gama ofrece una combinación óptima de resistencia química y estabilidad térmica, con buen comportamiento frente a aceites hidráulicos, aceites lubricantes, grasas y fluidos ignífugos HFA, HFB y HFC. La elección del compuesto adecuado garantiza un sellado fiable y una larga vida útil del vástago.

DATOS TÉCNICOS

NO.	Ød	ØD	b	B	C
U-22284.5 UIR2	22	28	4.5	5	3
U-28365.3 UIR2	28	36	5.3	6.3	3
U-405010 UIR2	40	50	10	11	4
U-405510 UIR2	40	55	10	11	5
U-40485.3 UIR2	40	48	5.3	6.3	3
U-45557 UIR2	45	55	7	8	4
U-50628.6 UIR2	50	62	8.6	9.6	4.5
U-50607 UIR2	50	60	7	8	4
U-506010 UIR2	50	60	10	11	4
U-506510 UIR2	50	65	10	11	5
U-50628 UIR2	50	62	8	9	4.5
U-607012.5 UIR2	60	70	12.5	13.5	4
U-607012 UIR2	60	70	12	13	4
U-658011.5 UIR2	65	80	11.5	12.5	5
U-65757 UIR2	65	75	7	8	4
U-70807 UIR2	70	80	7	8	4
U-80907 UIR2	80	90	7	8	4
U-10011312.5 UIR2	100	113	12.5	13.5	4.5

Plano técnico y parámetros de montaje de las juntas simétricas UIR2

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago UIR2. En él se especifican las dimensiones críticas vinculadas a las tablas de especificaciones, tales como el ancho de la junta (b), el ancho de la ranura (B), el diámetro interior del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan el radio máximo del fondo de la ranura (r < 0.40 mm), la longitud del chaflán de entrada (C) y su ángulo a 20°. Estos parámetros aseguran un correcto posicionamiento del labio secundario para optimizar la lubricación en cada carrera, previenen el paso de suciedad y evitan pellizcos o desgaste prematuro durante la instalación en alojamientos normalizados.

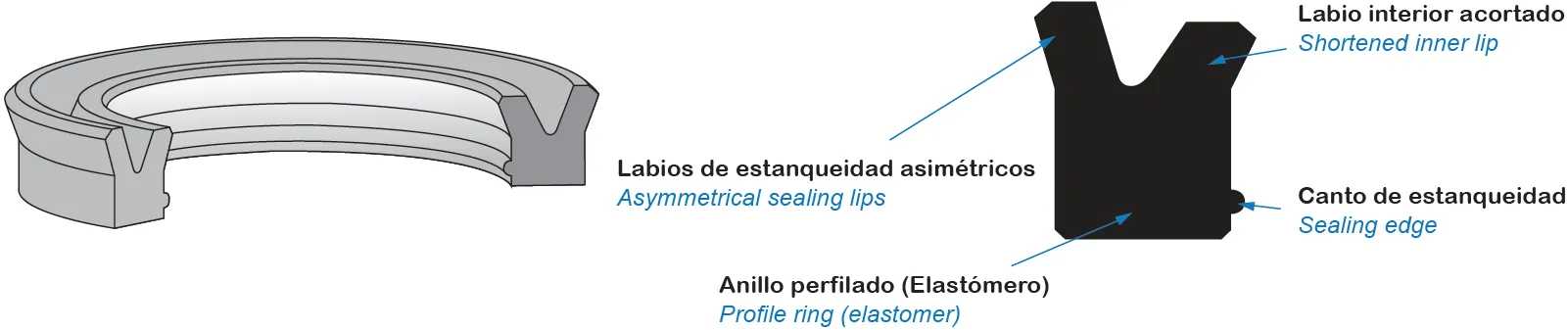

Vista tridimensional y componentes de las juntas simétricas UIR2

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago hidráulica UIR2. En el esquema se aprecian sus elementos clave: el anillo perfilado de elastómero con perfil en U asimétrico, el labio interior acortado y el canto de estanqueidad/labio secundario adicional. Esta configuración permite que el labio principal selle eficazmente con la presión del sistema, mientras que el labio secundario mejora la lubricación, limpia las trazas de aceite en cada carrera y actúa como barrera contra la entrada de suciedad.
