Junta de vástago UIR7

Descripción

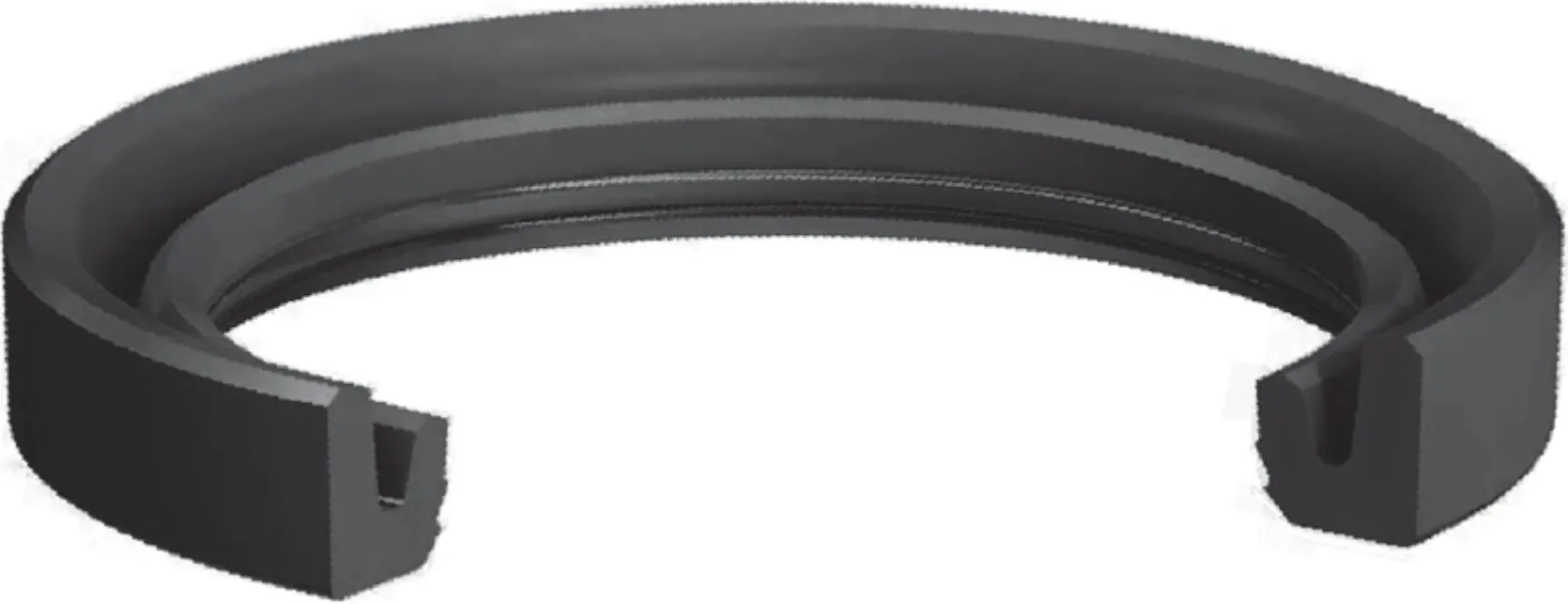

El UIR7 es una junta de vástago hidráulica de simple efecto y perfil en U, optimizada para una baja fricción, con ajuste a presión en el diámetro exterior. Sus labios de estanqueidad escalonados se activan con la presión, reduciendo de forma notable la fricción estática y dinámica en los cilindros hidráulicos y mejorando la eficiencia del sistema. Está indicada para hidráulica móvil y estacionaria con exigencias elevadas de fricción y deslizamiento, con dimensiones conformes a la norma ISO 5597.

Montaje

Prever una holgura axial en el alojamiento. Achaflanar los cantos y no arrastrar la junta sobre cantos vivos durante el montaje para no dañar los labios. Normalmente puede encajarse a presión en ranuras cerradas, y en accesos restringidos puede requerir un útil de montaje. Limpiar bien el alojamiento antes de la instalación.

VENTAJAS

Fricción de arranque y dinámica mínimas, sin efecto stick-slip, para un movimiento uniforme incluso a baja velocidad.
Baja fricción de arranque y dinámica, incluso tras paradas prolongadas bajo alta presión.
Fricción dinámica constante y baja durante toda la vida útil de la junta.
Insensible a los picos de presión.
Lubricación mejorada gracias al depósito de fluido en la zona de contacto dinámico.
Longitud axial de montaje reducida, apta para alojamientos cerrados y ranurados.

MATERIALES

Disponible en distintos compuestos según el fluido y la temperatura de trabajo: NBR, EPDM, FKM, FFKM, NR, CR y VMQ en durezas de entre 70 y 90 Shore A, y PTFE en dureza de 60 Shore D. Ofrece un buen comportamiento frente a aceites hidráulicos según DIN 51524 partes 1 a 3, aceites y grasas lubricantes de base mineral y fluidos hidráulicos ignífugos HFA, HFB y HFC según VDMA 24317.

DATOS TÉCNICOS

NO.	Ød	ØD	b	B
U-20284.5 UIR7	20	28	4.5	5
U-22304.5 UIR7	22	30	4.5	5
U-25334.5 UIR7	25	33	4.5	5
U-28.536.55 UIR7	28.5	36.5	5
U-30385 UIR7	30	38	5
U-30405.7 UIR7	30	40	5.7	6.3
U-30.5395 UIR7	30.5	39	5
U-31385 UIR7	31	38	5
U-32416 UIR7	32	41	6
U-32425.7 UIR7	32	42	5.7	6.3
U-32.5415 UIR7	32.5	41	5
U-33405 UIR7	33	40	5
U-3341.56 UIR7	33	41.5	6
U-33.5405 UIR7	33.5	40	5
U-35446 UIR7	35	44	6
U-35446.4 UIR7	35	44	6.4
U-3544.76.5 UIR7	35	44.7	6.5
U-35455.7 UIR7	35	45	5.7	6.3
U-37475.7 UIR7	37	47	5.7	6.3
U-40505.7 UIR7	40	50	5.7	6.3
U-42526.5 UIR7	42	52	6.5
U-45555.7 UIR7	45	55	5.7	6.3
U-45577 UIR7	45	57	7
U-50605.7 UIR7	50	60	5.7	6.3
U-56666.5 UIR7	56	66	6.5	7
U-65757 UIR7	65	75	7	7.5

Plano técnico y parámetros de montaje de la junta de vástago UIR7

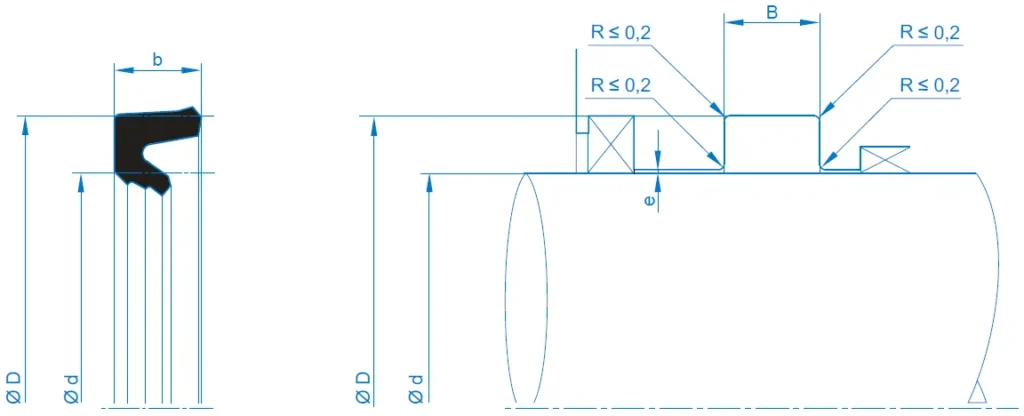

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago UIR7, con dimensiones conformes a la norma ISO 5597. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el ancho de la junta (b), el ancho de la ranura (B), el diámetro del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan los radios máximos de los cantos (R ≤ 0,2) y la holgura de extrusión (e), y se prevé una holgura axial en el alojamiento. Estos valores permiten el montaje a presión en ranura cerrada o ranurada, evitan daños en los labios escalonados durante la instalación y garantizan una fricción baja y constante durante toda la vida útil de la junta.

Vista tridimensional y componentes de la junta de vástago UIR7

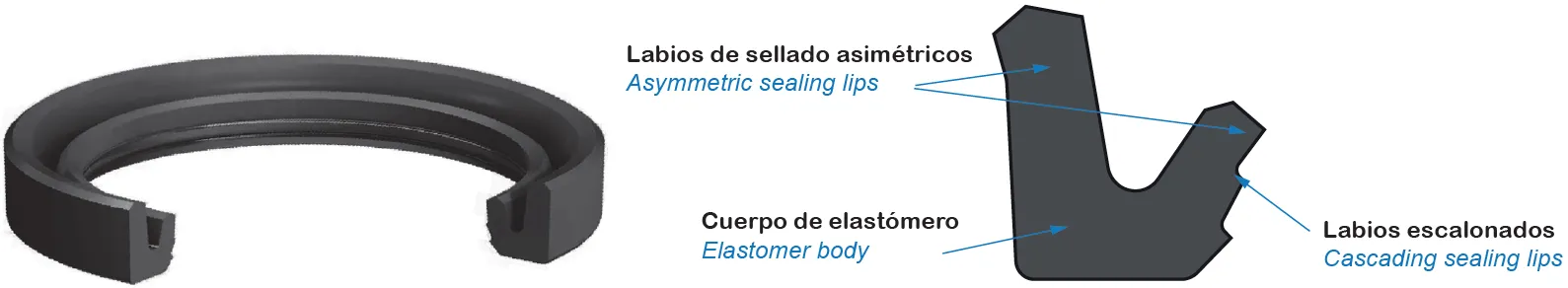

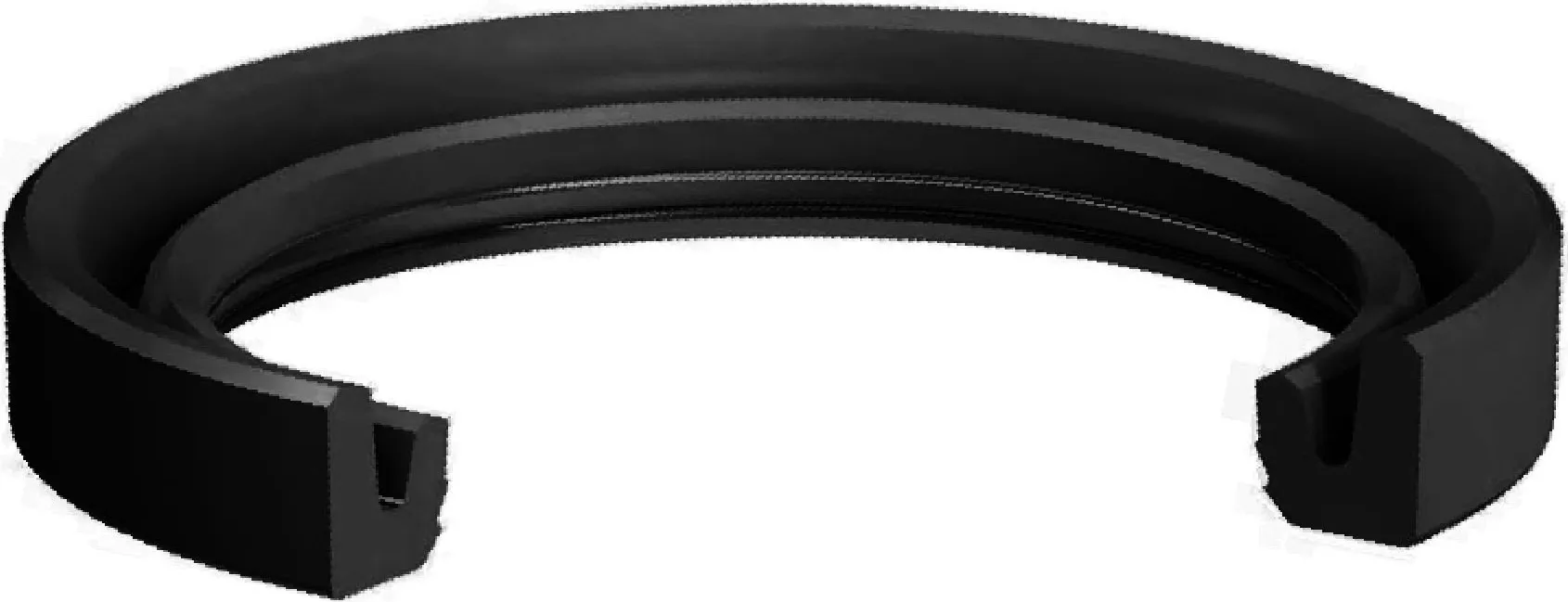

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago de simple efecto UIR7 para aplicaciones hidráulicas. En el esquema se observan claramente sus elementos y características clave: el cuerpo en elastómero con perfil en U optimizado para una baja fricción, los labios de sellado asimétricos y los labios escalonados, que se activan de forma progresiva con la presión. Esta configuración reduce la fricción estática y dinámica, evita el efecto stick-slip incluso a baja velocidad y tras paradas prolongadas bajo presión, y permite escoger el compuesto más adecuado al fluido y a la temperatura de trabajo.
