Junta de vástago UNR2

Descripción

La UNR2 es una junta de vástago hidráulica de simple efecto, de diseño compacto y con labio de estanqueidad secundario. Sella sobre el vástago combinando un labio principal de contacto progresivo con un labio secundario que aporta protección adicional frente a la entrada de suciedad. Su geometría genera una precarga elevada que mantiene la estanqueidad tanto a altas como a bajas presiones, lo que la hace idónea para cilindros de carrera larga y alojamientos de dimensiones reducidas. Se monta con facilidad al encajar en ranura cerrada.

Montaje

Se monta en ranura cerrada encajando el perfil en el alojamiento. Achaflanar los cantos del alojamiento y del vástago, y limpiar la ranura antes del montaje. No arrastrar la junta sobre cantos vivos ni roscas, y lubricar el vástago y el labio con el propio fluido del sistema antes de la puesta en marcha.

VENTAJAS

MATERIALES

Disponible en NBR, EPDM, FKM, FFKM, NR, CR, VMQ y PTFE. La elección del compuesto define la resistencia química y el rango de temperatura, con buen comportamiento frente a aceites hidráulicos minerales, aceites biodegradables, grasas y fluidos ignífugos HFA, HFB y HFC según el material seleccionado.

DATOS TÉCNICOS

NO.	Ød	ØD	b	B	C
U-6104 UNR2	6	10	4	4.5	3
U-8165.8 UNR2	8	16	5.8	6.3	4
U-10165 UNR2	10	16	5	6	3
U-10153.7 UNR2	10	15	3.7	4.2	3
U-12205.8 UNR2	12	20	5.8	6.3	4
U-12195.7 UNR2	12	19	5.7	6.2	3.5
U-14205.7 UNR2	14	20	5.7	6.2	3
U-16225 UNR2	16	22	5	6	3
U-1620.93.5 UNR2	16	20.9	3.5	4	3
U-18265.8 UNR2	18	26	5.8	6.3	4
U-18255 UNR2	18	25	5	6	3.5
U-20285.8 UNR2	20	28	5.8	6.3	4
U-20275.8 UNR2	20	27	5.8	6.8	3.5
U-22284.5 UNR2	22	28	4.5	5	3
U-22307 UNR2	22	30	7	8	4
U-22305.8 UNR2	22	30	5.8	6.3	4
U-24.5304.5 UNR2	24.5	30	4.5	5	3
U-25335.8 UNR2	25	33	5.8	6.3	4
U-25365 UNR2	25	36	5	6	4.5
U-28366 UNR2	28	36	6	7	4
U-28366.3 UNR2	28	36	6.3	7.3	4
U-28368 UNR2	28	36	8	9	4
U-2834.25 UNR2	28	34.2	5	6	3
U-28385.3 UNR2	28	38	5.3	6.3	4.5
U-30385.8 UNR2	30	38	5.8	6.3	4
U-30388 UNR2	30	38	8	9	4
U-304010 UNR2	30	40	10	11	4.5
U-30408 UNR2	30	40	8	9	4.5
U-30387 UNR2	30	38	7	8	4
U-30406.5 UNR2	30	40	6.5	7.5	4.5
U-31.7538.16.35 UNR2	31.75	38.1	6.35	7.35	3
U-32408 UNR2	32	40	8	9	4
U-32405.5 UNR2	32	40	5.5	6	4
U-32427 UNR2	32	42	7	8	4.5
U-32428 UNR2	32	42	8	9	4.5
U-32406 UNR2	32	40	6	7	4
U-324710 UNR2	32	47	10	11	5.5
U-32406.5 UNR2	32	40	6.5	7.5	4
U-35435.8 UNR2	35	43	5.8	6.3	4
U-35438 UNR2	35	43	8	9	4
U-35455.8 UNR2	35	45	5.8	6.3	4.5
U-354510 UNR2	35	45	10	11	4.5
U-35457 UNR2	35	45	7	8	4.5
U-36445.8 UNR2	36	44	5.8	6.3	4
U-36448 UNR2	36	44	8	9	4
U-38508.5 UNR2	38	50	8.5	9.5	5
U-40485.8 UNR2	40	48	5.8	6.3	4
U-40488 UNR2	40	48	8	9	4
U-40507 UNR2	40	50	7	8	4.5
U-405010 UNR2	40	50	10	11	4.5
U-42506 UNR2	42	50	6	7	4
U-42528 UNR2	42	52	8	9	4.5
U-44.4553.977.92 UNR2	44.45	53.97	7.92	8.92	4.5
U-45535.8 UNR2	45	53	5.8	6.3	4
U-45538 UNR2	45	53	8	9	4
U-45557 UNR2	45	55	7	8	4.5
U-45555.8 UNR2	45	55	5.8	6.3	4.5
U-455212 UNR2	45	52	12	13	3.5
U-455510 UNR2	45	55	10	11	4.5
U-46548 UNR2	46	54	8	9	4
U-50588 UNR2	50	58	8	9	4
U-50589 UNR2	50	58	9	10	4
U-506010 UNR2	50	60	10	11	4.5
U-50607 UNR2	50	60	7	8	4.5
U-507013.5 UNR2	50	70	13.5	14.5	6
U-50609 UNR2	50	60	9	10	4.5
U-55658 UNR2	55	65	8	9	4.5
U-55638 UNR2	55	63	8	9	4
U-556510 UNR2	55	65	10	11	4.5
U-56648 UNR2	56	64	8	9	4
U-56666.8 UNR2	56	66	6.8	7.8	4.5
U-60688 UNR2	60	68	8	9	4
U-607011.5 UNR2	60	70	11.5	12.5	4.5
U-60729 UNR2	60	72	9	10	5
U-607010 UNR2	60	70	10	11	4.5
U-60686 UNR2	60	68	6	7	4
U-60707.5 UNR2	60	70	7.5	8.5	4.5
U-61696 UNR2	61	69	6	7	4
U-63.573.029.52 UNR2	63.5	73.02	9.52	10.52	4.5
U-63718 UNR2	63	71	8	9	4
U-65738 UNR2	65	73	8	9	4
U-65779 UNR2	65	77	9	10	5
U-657512.5 UNR2	65	75	12.5	13.5	4.5
U-66.776.29.52 UNR2	66.7	76.2	9.52	10.52	4.5
U-70788 UNR2	70	78	8	9	4
U-70829 UNR2	70	82	9	10	5
U-708512 UNR2	70	85	12	13	5.5
U-708511.5 UNR2	70	85	11.5	12.5	5.5
U-70806.5 UNR2	70	80	6.5	7.5	4.5
U-75858 UNR2	75	85	8	9	4.5
U-75838 UNR2	75	83	8	9	4
U-75836 UNR2	75	83	6	7	4
U-758510 UNR2	75	85	10	11	4.5
U-76846 UNR2	76	84	6	7	4
U-788613 UNR2	78	86	13	14	4
U-80888 UNR2	80	88	8	9	4
U-809010 UNR2	80	90	10	11	4.5
U-809012 UNR2	80	90	12	13	4.5
U-80929 UNR2	80	92	9	10	5
U-808810 UNR2	80	88	10	11	4
U-808812 UNR2	80	88	12	13	4
U-80969.5 UNR2	80	96	9.5	10.5	5.5
U-85938 UNR2	85	93	8	9	4
U-859512 UNR2	85	95	12	13	4.5
U-87.597.38 UNR2	87.5	97.3	8	9	4.5
U-90988 UNR2	90	98	8	9	4
U-901029 UNR2	90	102	9	10	5
U-9010511.5 UNR2	90	105	11.5	12.5	5.5
U-9010010 UNR2	90	100	10	11	4.5
U-951038 UNR2	95	103	8	9	4
U-9710512 UNR2	97	105	12	13	4
U-10012015 UNR2	100	120	15	16	6
U-10010811.5 UNR2	100	108	11.5	12.5	4
U-10011512 UNR2	100	115	12	13	5.5
U-1051158 UNR2	105	115	8	9	4.5
U-1051138 UNR2	105	113	8	9	4
U-106.5116.38 UNR2	106.5	116.3	8	9	4.5
U-1081168 UNR2	108	116	8	9	4
U-11012511 UNR2	110	125	11	12	5.5
U-12012811.5 UNR2	120	128	11.5	12.5	4
U-125.5135.38 UNR2	125.5	135.3	8	9	4.5
U-12813611.5 UNR2	128	136	11.5	12.5	4
U-144.5154.38 UNR2	144.5	154.3	8	9	4.5
U-15816812 UNR2	158	168	12	13	4.5
U-1601708 UNR2	160	170	8	9	4.5
U-164.5174.38 UNR2	164.5	174.3	8	9	4.5
U-186.5196.38 UNR2	186.5	196.3	8	9	4.5
U-209.5219.38 UNR2	209.5	219.3	8	9	4.5

Plano técnico y parámetros de montaje de la junta de vástago UNR2

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago UNR2. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el ancho de la junta (b), el ancho de la ranura (B), el diámetro interior del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan las especificaciones geométricas de los radios de fondo y canto (r y r1), la holgura de extrusión (E), así como la longitud (C) y el ángulo a 20° del chaflán de entrada (redondeado y libre de rebabas). Estos valores permiten el montaje por encaje en ranura cerrada, evitan pellizcos o daños en los labios de estanqueidad durante la instalación y garantizan un sellado eficaz tanto a altas como a bajas presiones.

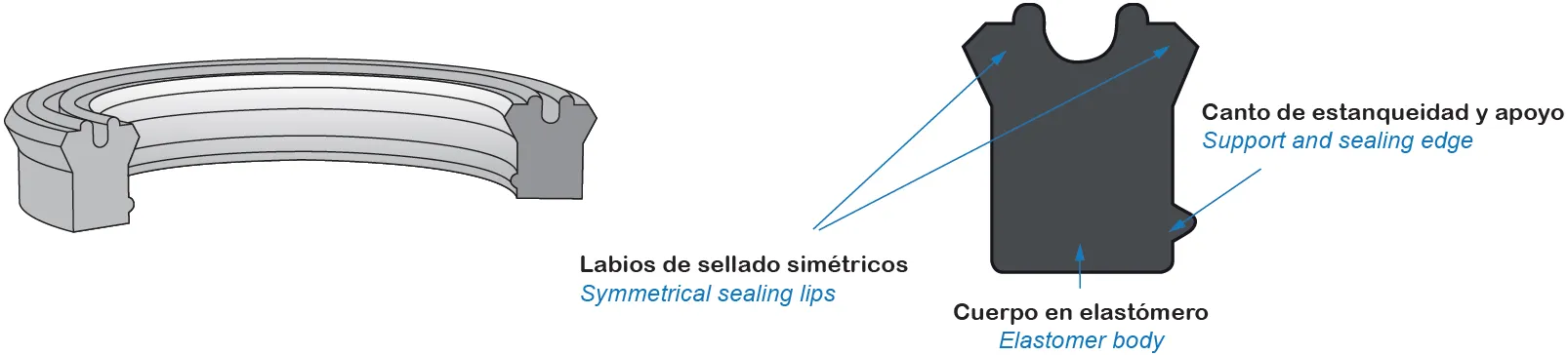

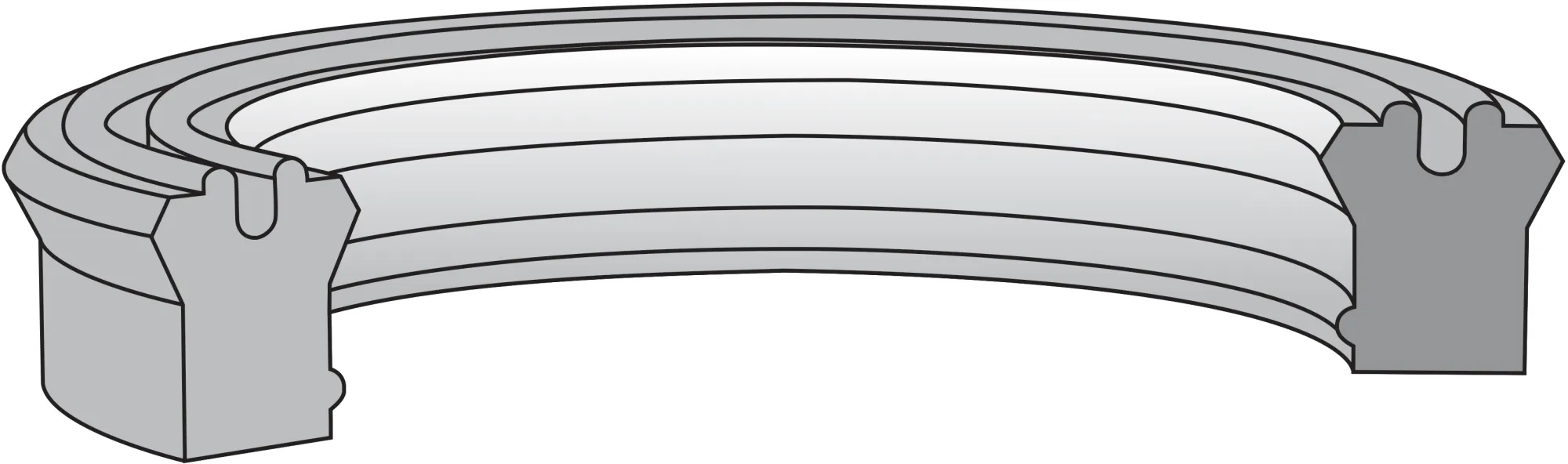

Vista tridimensional y componentes de la junta de vástago UNR2

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago de simple efecto UNR2 para aplicaciones hidráulicas. En el esquema se observan claramente sus elementos y características clave: el cuerpo en elastómero de diseño compacto, los labios de sellado simétricos (con labio principal de contacto progresivo y labio de estanqueidad secundario) y el canto de estanqueidad y apoyo. Esta configuración genera una precarga elevada que mantiene la estanqueidad tanto a altas como a bajas presiones, protege la zona dinámica frente a la entrada de partículas y suciedad, y la hace idónea para cilindros de carrera larga y alojamientos de dimensiones reducidas.
