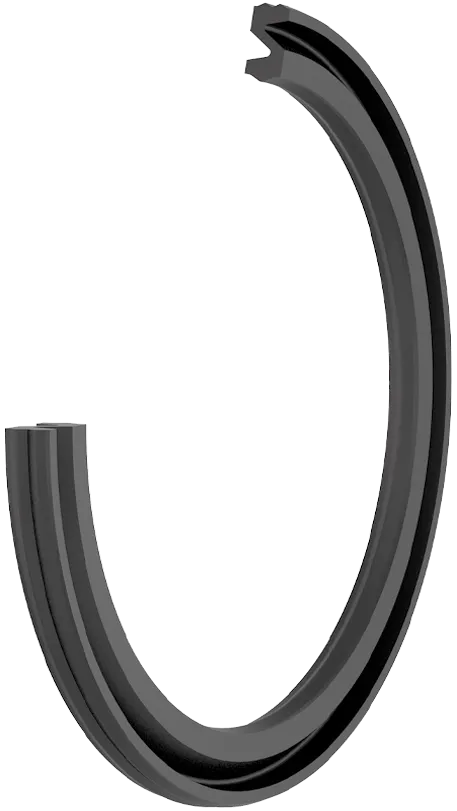

Junta de vástago UZ

Descripción

El UZ es una junta de vástago neumática de diseño compacto, indicada para vástagos de cilindros neumáticos y también para válvulas neumáticas. Gracias a su perfil compacto se adapta a vástagos de dimensiones reducidas y carreras cortas, ofreciendo un sellado fiable en aplicaciones de aire comprimido.

Montaje

Las juntas de vástago UZ se montan en la ranura del alojamiento. Eliminar los cantos vivos del vástago y del alojamiento para no dañar la junta, y limpiar bien el alojamiento antes del montaje. En funcionamiento con aire lubricado, garantizar una lubricación adecuada para prolongar la vida útil de la junta.

VENTAJAS

MATERIALES

Disponible en distintos compuestos según el medio y la temperatura de trabajo: NBR, EPDM, FKM, FFKM, NR, CR y VMQ en durezas de entre 70 y 90 Shore A, y PTFE en dureza de 60 Shore D. Apta para aire comprimido seco y lubricado, con compuestos específicos para aplicaciones a alta temperatura y para una excelente resistencia frente a diferentes medios.

DATOS TÉCNICOS

NO.	Ød	ØD	B	C
A856-006	6	13	2.5	1.2
A856-008	8	15	2.5	1.2
A856-010	10	17	2.5	1.2
A856-012	12	19	2.5	1.2
A856-014	14	21	2.5	1.2
A856-015	15	22	2.5	1.2
A856-016	16	25	3	1.2
A856-020	20	29	3	2.2
A856-023	23	32	3	2.2
A856-025	25	34	3	2.2
A856-030	30	39	3	2.2
A856-040	40	49	3	2.2
A856-050	50	59	3	2.2

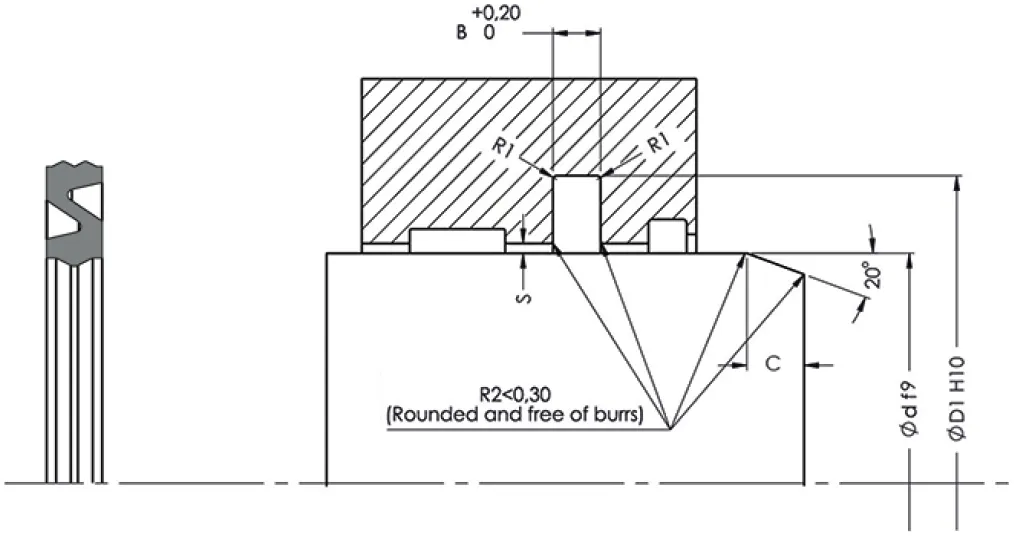

Plano técnico y parámetros de montaje de la junta de vástago UZ

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago neumática UZ. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el ancho de la ranura (B, con tolerancia +0,20/0), la altura radial de la sección (S), el diámetro del vástago (Ød f9) y el diámetro exterior del alojamiento (ØD1 H10). Asimismo, se detallan los radios de los cantos de la ranura (R1 y R2 < 0,30, redondeados y libres de rebabas), así como la longitud (C) y el ángulo a 20° del chaflán de entrada. Estos valores permiten el montaje en la ranura del alojamiento, evitan daños en los labios de estanqueidad durante la instalación y garantizan un sellado fiable con baja fricción en aplicaciones de aire comprimido.

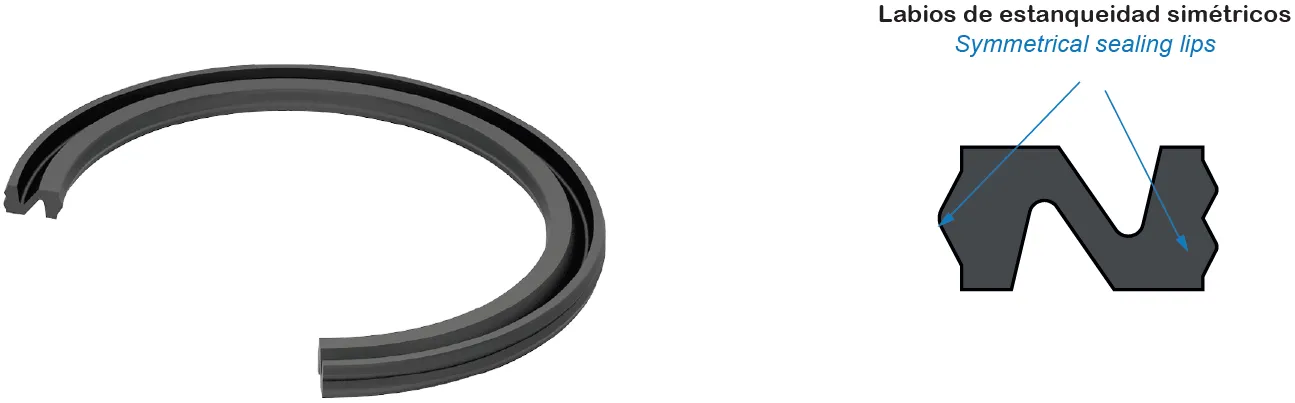

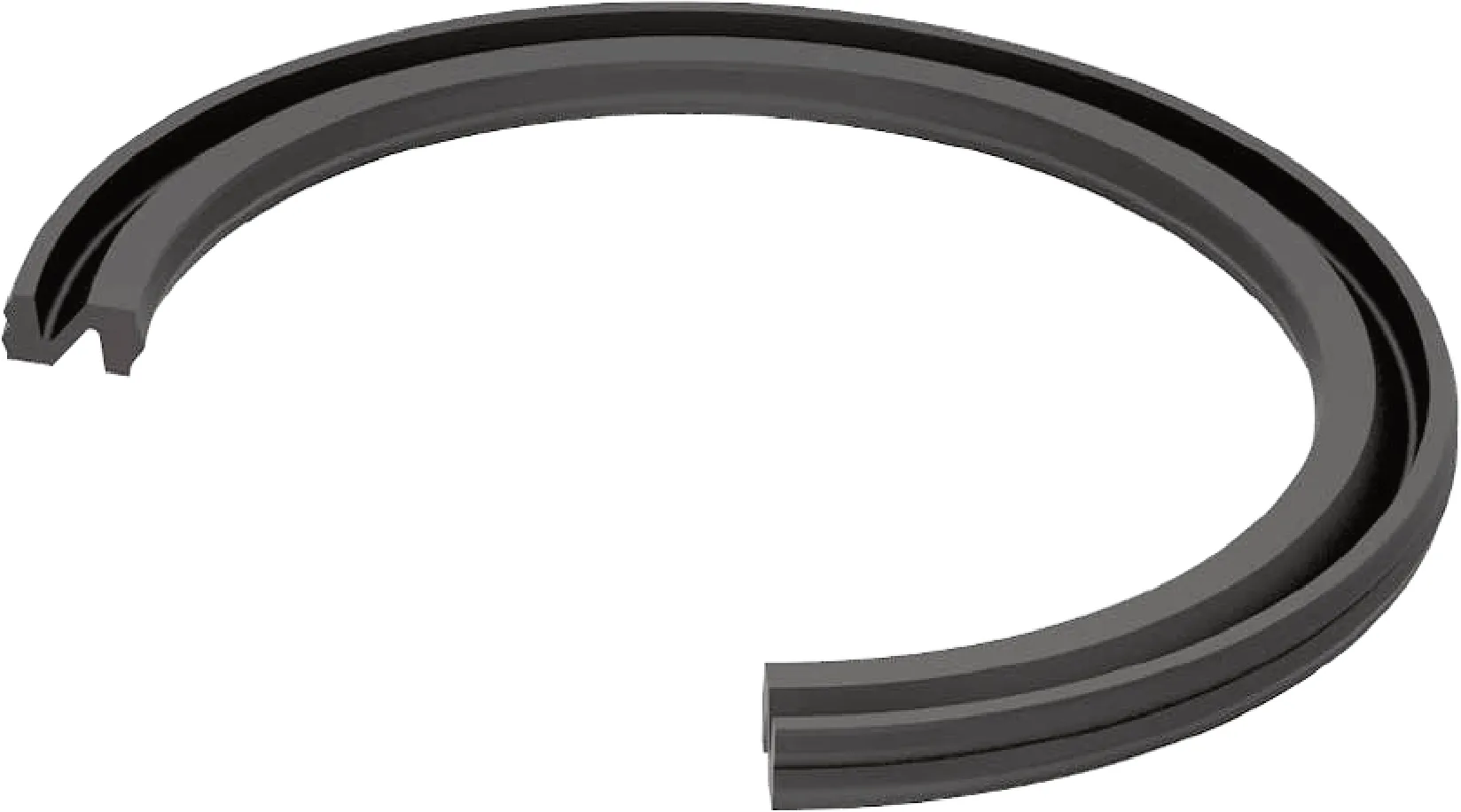

Vista tridimensional y componentes de la junta de vástago UZ

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago neumática UZ. En el esquema se observa su elemento característico: los labios de estanqueidad simétricos, que permiten un montaje reversible y reparten el contacto de forma equilibrada sobre el vástago y el alojamiento. Su perfil compacto se adapta a vástagos de dimensiones reducidas y carreras cortas, ofrece baja fricción para un movimiento suave y resulta apto tanto para aire comprimido seco como lubricado, con compuestos específicos para altas temperaturas o para una resistencia especial frente a distintos medios.
