Juntas simétricas UNP1

Descripción

El UNP1 es una junta en U de perfil simétrico y simple efecto, de diseño compacto para alojamientos radialmente reducidos. Apta para vástago o pistón gracias a su geometría reversible, sus labios con canto de estanqueidad rebajado ofrecen un excelente cierre incluso a bajas presiones y una buena estanqueidad estática y dinámica. Es una solución robusta y de montaje sencillo para cilindros hidráulicos de exigencia moderada.

Montaje

Montaje en ranura cerrada y mecanizada. Achaflanar y desbarbar los cantos del alojamiento y del vástago o pistón, y limpiar bien el alojamiento antes de instalar. No arrastrar la junta sobre cantos vivos, roscas o chaveteros, usando un casquillo de montaje si es necesario. Lubricar el vástago o pistón antes del montaje, calentar la junta en aceite a 80 °C facilita su colocación.

VENTAJAS

Diseño compacto para alojamientos radialmente reducidos.
Perfil simétrico que permite el uso como junta de vástago o de pistón.
Simple efecto, para carga de presión por un solo lado.
Excelente cierre incluso en el rango de bajas presiones.
Buena estanqueidad estática y dinámica.
Montaje sencillo por encaje (snap-on) y larga vida útil.

MATERIALES

Fabricado en poliuretano (PU) de 92 a 95 Shore A, material de gran resistencia mecánica y a la abrasión que ofrece un excelente comportamiento frente a aceites hidráulicos según DIN 51524, aceites y grasas lubricantes de base mineral y fluidos hidráulicos ignífugos HFA, HFB y HFC.

DATOS TÉCNICOS

NO.	Ød	ØD	b
U-6145.7 UNP1	6	14	5.7
U-8165.7 UNP1	8	16	5.7
U-10165 UNP1	10	16	5
U-10185.5 UNP1	10	18	5.5
U-10185.7 UNP1	10	18	5.7
U-12184.5 UNP1	12	18	4.5
U-12205.5 UNP1	12	20	5.5
U-12205.7 UNP1	12	20	5.7
U-14225.5 UNP1	14	22	5.5
U-14225.7 UNP1	14	22	5.7
U-16224 UNP1	16	22	4
U-16246 UNP1	16	24	6
U-18255.1 UNP1	18	25	5.1
U-18266 UNP1	18	26	6
U-18285.8 UNP1	18	28	5.8
U-18287 UNP1	18	28	7
U-20265 UNP1	20	26	5
U-20265.5 UNP1	20	26	5.5
U-20275.7 UNP1	20	27	5.7
U-20285.8 UNP1	20	28	5.8
U-20286 UNP1	20	28	6
U-20287 UNP1	20	28	7
U-20307.2 UNP1	20	30	7.2
U-20308 UNP1	20	30	8
U-203010 UNP1	20	30	10
U-21274 UNP1	21	27	4
U-22284.5 UNP1	22	28	4.5
U-22285 UNP1	22	28	5
U-22295 UNP1	22	29	5
U-22306 UNP1	22	30	6
U-22307 UNP1	22	30	7
U-22327 UNP1	22	32	7
U-22328 UNP1	22	32	8
U-24308 UNP1	24	30	8
U-24326 UNP1	24	32	6
U-24346 UNP1	24	34	6
U-25324 UNP1	25	32	4
U-25335.8 UNP1	25	33	5.8
U-25336 UNP1	25	33	6
U-25338 UNP1	25	33	8
U-25355 UNP1	25	35	5
U-25355.8 UNP1	25	35	5.8
U-25357 UNP1	25	35	7
U-25358 UNP1	25	35	8
U-25359 UNP1	25	35	9
U-253510 UNP1	25	35	10
U-25365 UNP1	25	36	5
U-253810 UNP1	25	38	10
U-28365.8 UNP1	28	36	5.8
U-28368 UNP1	28	36	8
U-28387 UNP1	28	38	7
U-30385.8 UNP1	30	38	5.8
U-30386 UNP1	30	38	6
U-30388 UNP1	30	38	8
U-30407 UNP1	30	40	7
U-304010 UNP1	30	40	10
U-32405.8 UNP1	32	40	5.8
U-32406 UNP1	32	40	6
U-32408 UNP1	32	40	8
U-32427 UNP1	32	42	7
U-32428 UNP1	32	42	8
U-324210 UNP1	32	42	10
U-35436 UNP1	35	43	6
U-35457 UNP1	35	45	7
U-354510 UNP1	35	45	10
U-36446 UNP1	36	44	6
U-36448 UNP1	36	44	8
U-36467 UNP1	36	46	7
U-364610 UNP1	36	46	10
U-38456 UNP1	38	45	6
U-40485.8 UNP1	40	48	5.8
U-40486 UNP1	40	48	6
U-40488 UNP1	40	48	8
U-40506 UNP1	40	50	6
U-40507 UNP1	40	50	7
U-405010 UNP1	40	50	10
U-42506 UNP1	42	50	6
U-42528.5 UNP1	42	52	8.5
U-42539 UNP1	42	53	9
U-45536 UNP1	45	53	6
U-45538 UNP1	45	53	8
U-455310 UNP1	45	53	10
U-45557 UNP1	45	55	7
U-455510 UNP1	45	55	10
U-46548 UNP1	46	54	8
U-50588 UNP1	50	58	8
U-50607 UNP1	50	60	7
U-506010 UNP1	50	60	10
U-50628 UNP1	50	62	8
U-506210 UNP1	50	62	10
U-506510 UNP1	50	65	10
U-55638 UNP1	55	63	8
U-55657.2 UNP1	55	65	7.2
U-55657.5 UNP1	55	65	7.5
U-556510 UNP1	55	65	10
U-556512 UNP1	55	65	12
U-56666.5 UNP1	56	66	6.5
U-566610 UNP1	56	66	10
U-56718.5 UNP1	56	71	8.5
U-60686 UNP1	60	68	6
U-60688 UNP1	60	68	8
U-606813 UNP1	60	68	13
U-60707 UNP1	60	70	7
U-60707.2 UNP1	60	70	7.2
U-60707.5 UNP1	60	70	7.5
U-607010 UNP1	60	70	10
U-607012 UNP1	60	70	12
U-60729 UNP1	60	72	9
U-61698 UNP1	61	69	8
U-63718 UNP1	63	71	8
U-63758.5 UNP1	63	75	8.5
U-637510 UNP1	63	75	10
U-65738 UNP1	65	73	8
U-657512 UNP1	65	75	12
U-65779 UNP1	65	77	9
U-668010.5 UNP1	66	80	10.5
U-68768 UNP1	68	76	8
U-70788 UNP1	70	78	8
U-70807 UNP1	70	80	7
U-708010 UNP1	70	80	10
U-708012 UNP1	70	80	12
U-70829 UNP1	70	82	9
U-71798 UNP1	71	79	8
U-72786.5 UNP1	72	78	6.5
U-75857.2 UNP1	75	85	7.2
U-758512 UNP1	75	85	12
U-76848 UNP1	76	84	8
U-788613 UNP1	78	86	13
U-789310.5 UNP1	78	93	10.5
U-79.7585.996.5 UNP1	79.75	85.99	6.5
U-80888 UNP1	80	88	8
U-80907.2 UNP1	80	90	7.2
U-809012 UNP1	80	90	12
U-809014 UNP1	80	90	14
U-81898 UNP1	81	89	8
U-85955 UNP1	85	95	5
U-85957 UNP1	85	95	7
U-85979 UNP1	85	97	9
U-87958 UNP1	87	95	8
U-88968 UNP1	88	96	8
U-90988 UNP1	90	98	8
U-901006.5 UNP1	90	100	6.5
U-91998 UNP1	91	99	8
U-9511211.5 UNP1	95	112	11.5
U-971058 UNP1	97	105	8
U-9710513 UNP1	97	105	13
U-1001088 UNP1	100	108	8
U-10010811.5 UNP1	100	108	11.5
U-1071158 UNP1	107	115	8
U-11013014.5 UNP1	110	130	14.5
U-11812613 UNP1	118	126	13
U-12013515 UNP1	120	135	15
U-1251336.5 UNP1	125	133	6.5
U-1261348 UNP1	126	134	8
U-14315113 UNP1	143	151	13
U-1451538 UNP1	145	153	8
U-15016012.5 UNP1	150	160	12.5
U-18019012.5 UNP1	180	190	12.5

Plano técnico y parámetros de montaje de las juntas simétricas UNP1

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y montaje de la junta simétrica UNP1 (apta tanto para vástago como para pistón). En él encontrará las dimensiones críticas vinculadas a las tablas de especificaciones, tales como el diámetro interior (Ød), el diámetro exterior (ØD), el ancho del perfil de la junta (b), el ancho del alojamiento (B) y la longitud del chaflán de entrada (C). Su diseño compacto para alojamientos radialmente reducidos y sus labios rebajados garantizan una excelente estanqueidad estática y dinámica, incluso trabajando a bajas presiones.

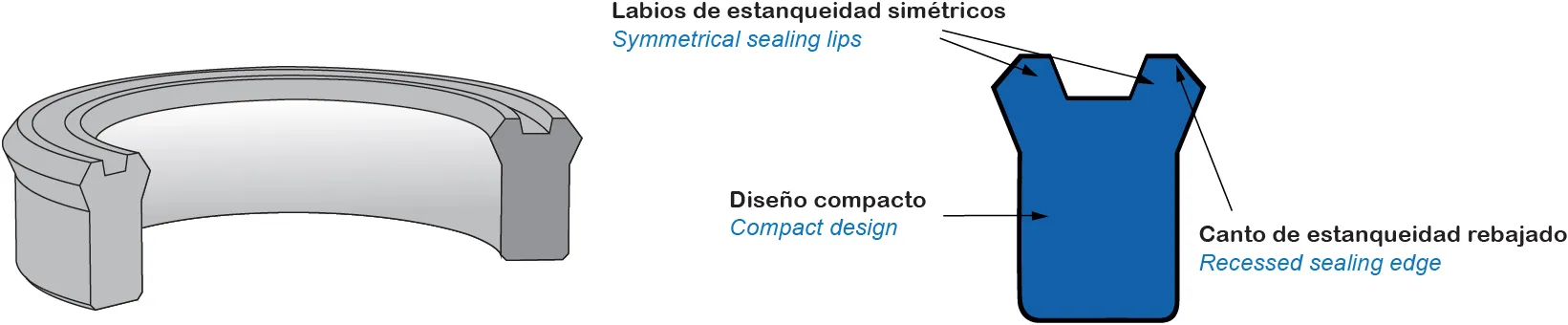

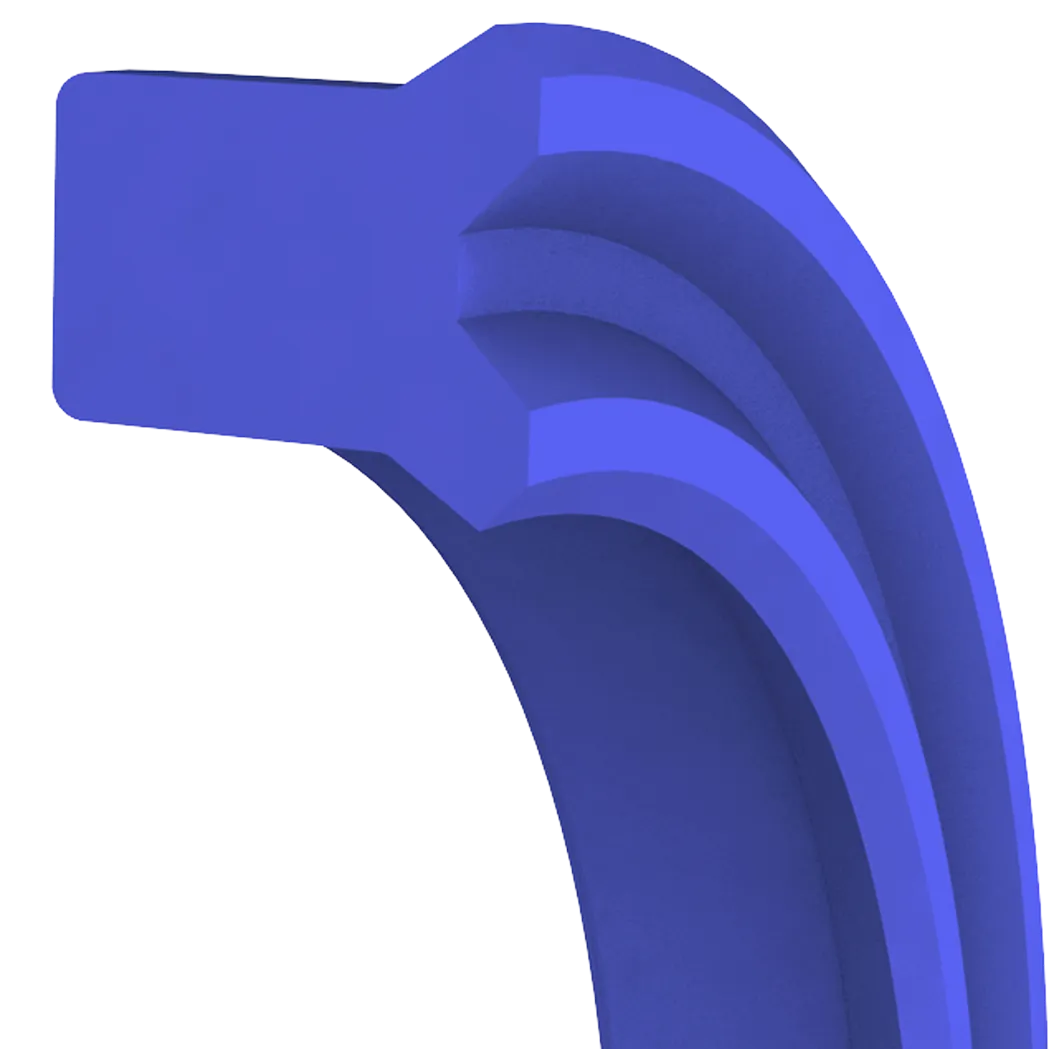

Vista tridimensional y componentes de las juntas simétricas UNP1

Esta ilustración en 3D le detalla la estructura fundamental de la junta simétrica UNP1. Podrá observar claramente sus elementos clave: sus labios de estanqueidad simétricos, su diseño compacto y el canto de estanqueidad rebajado. Su geometría reversible permite montarla indistintamente como junta de vástago o de pistón en alojamientos radialmente reducidos, ofreciendo un excelente cierre incluso en el rango de bajas presiones y un montaje sencillo por encaje (snap-on).
