Arandela DIN 2093

Descripción

Muelle de platillo de gran precisión fabricado según la norma DIN 2093 y diseñado para trabajar de forma dinámica soportando un alto número de ciclos. Su forma cónica ofrece una fuerza elástica axial proporcional a la deformación a la que es sometida en la misma dirección. Es posible apilarlas tanto en serie como en paralelo para conseguir un muelle mayor.

Montaje

El montaje se efectúa colocando los discos en serie para mayor deflexión y en paralelo para mayor fuerza. Asegure que las superficies estén limpias y lubricadas para evitar desgaste. Coloque los discos correctamente alineados y evite sobrecargas que superen la deflexión máxima indicada.

MATERIALES

Los muelles de platillo DIN 2093 se fabrican principalmente en acero para muelles al carbono (EN 42J, EN 47) con dureza HRC 50-55, ofreciendo alta resistencia y larga vida útil. También pueden producirse en acero inoxidable para entornos corrosivos. Los acabados habituales incluyen fosfatado para protección anticorrosión y aceitado para reducir fricción y desgaste.

DATOS TÉCNICOS

ITEM	d1	d2	h	S
BV A-8	8	4.2	0.6	0.4
BV A-10	10	5.2	0.75	0.5
BV A-12.5	12.5	6.2	1	0.7
BV A-14	14	7.2	1.1	0.8
BV A-16	16	8.2	1.25	0.9
BV A-18	18	9.2	1.4	1
BV A-20	20	10.2	1.55	1.1
BV A-22.5	22.5	11.2	1.75	1.25
BV A-25	25	12.2	2.05	1.5
BV A-28	28	14.2	2.15	1.5
BV A-31.5	31.5	16.3	2.45	1.75
BV A-35.5	35.5	18.3	2.8	2
BV A-40	40	20.4	3.15	2.25
BV A-45	45	22.4	3.5	2.5
BV A-50	50	25.4	4.1	3
BV A-56	56	28.5	4.3	3
BV A-63	63	31	4.9	3.5
BV A-71	71	36	5.6	4
BV A-80	80	41	6.7	5
BV A-90	90	46	7	5
BV A-100	100	51	8.2	6
BV A-112	112	57	8.5	6
BV A-140	140	72	11.2	8
BV A-160	160	82	13.5	10
BV A-180	180	92	14	10
BV A-225	225	112	17	12
BV A-250	250	127	19.6	14
BV B-8	8	4.2	0.55	0.3
BV B-10	10	5.2	0.7	0.4
BV B-12.5	12.5	6.2	0.85	0.5
BV B-14	14	7.2	0.9	0.5
BV B-16	16	8.2	1.05	0.6
BV B-18	18	9.2	1.2	0.7
BV B-20	20	10.2	1.35	0.8
BV B-22.5	22.5	11.2	1.45	0.8
BV B-25	25	12.2	1.6	0.9
BV B-28	28	14.2	1.8	1
BV B-31.5	31.5	16.3	2.15	1.25
BV B-35.5	35.5	18.3	2.25	1.25
BV B-40	40	20.4	2.65	1.5
BV B-45	45	22.4	3.05	1.75
BV B-50	50	25.4	3.4	2
BV B-56	56	28.5	3.6	2
BV B-63	63	31	4.25	2.5
BV B-71	71	36	4.5	2.5
BV B-80	80	41	5.3	3
BV B-90	90	46	6	3.5
BV B-100	100	51	6.3	3.5
BV B-112	112	57	7.2	4
BV B-140	140	72	9	5
BV B-160	160	82	10.5	6
BV B-180	180	92	11.1	6
BV B-225	225	112	14.5	8
BV B-250	250	127	17	10
BV C-8	8	4.2	0.45	0.2
BV C-10	10	5.2	0.55	0.25
BV C-12.5	12.5	6.2	0.8	0.35
BV C-14	14	7.2	0.8	0.35
BV C-16	16	8.2	0.9	0.4
BV C-18	18	9.2	1.05	0.45
BV C-20	20	10.2	1.15	0.5
BV C-22.5	22.5	11.2	1.4	0.6
BV C-25	25	12.2	1.6	0.7
BV C-28	28	14.2	1.8	0.8
BV C-31.5	31.5	16.3	1.85	0.8
BV C-35.5	35.5	18.3	2.05	0.9
BV C-40	40	20.4	2.3	1
BV C-45	45	22.4	2.85	1.25
BV C-50	50	25.4	2.85	1.25
BV C-56	56	28.5	3.45	1.5
BV C-63	63	31	4.15	1.8
BV C-71	71	36	4.6	2
BV C-80	80	41	5.2	2.25
BV C-90	90	46	5.7	2.5
BV C-100	100	51	6.2	2.7
BV C-112	112	57	6.9	3
BV C-125	125	64	8	3.5
BV C-140	140	72	8.7	3.8
BV C-160	160	82	9.9	4.3
BV C-180	180	92	11	4.8
BV C-200	200	102	12.5	5.5
BV C-225	225	112	13.6	6.5

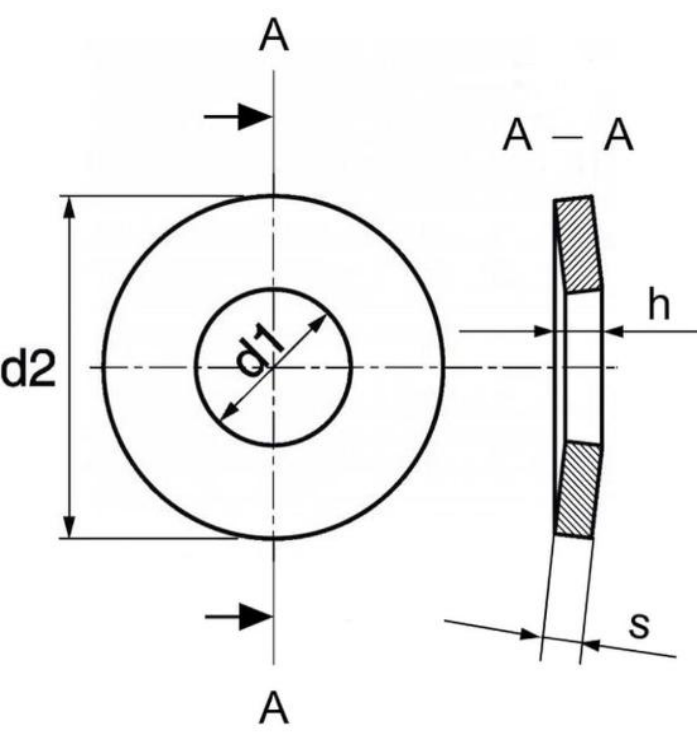

Plano técnico y parámetros de montaje de los muelles de platillo DIN 2093

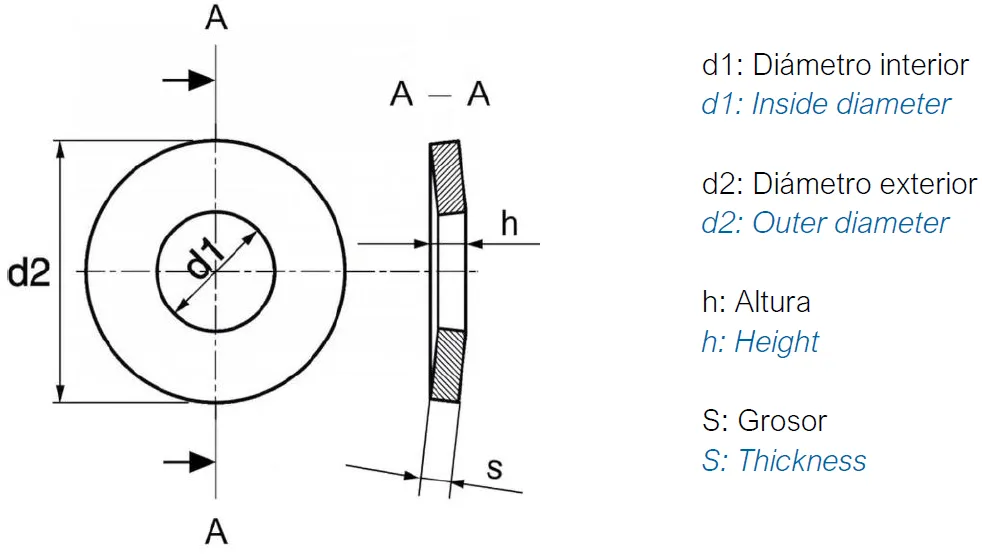

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje del muelle de platillo DIN 2093, de forma cónica y comportamiento elástico axial. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, tales como el diámetro exterior (d1), el diámetro interior (d2), el espesor del material (S) y la altura libre del platillo antes de la deformación (h). El cumplimiento de estas medidas asegura la curva de carga prevista, permite apilar los platillos en serie o en paralelo para ajustar recorrido y fuerza, y garantiza un funcionamiento dinámico fiable durante un elevado número de ciclos.
