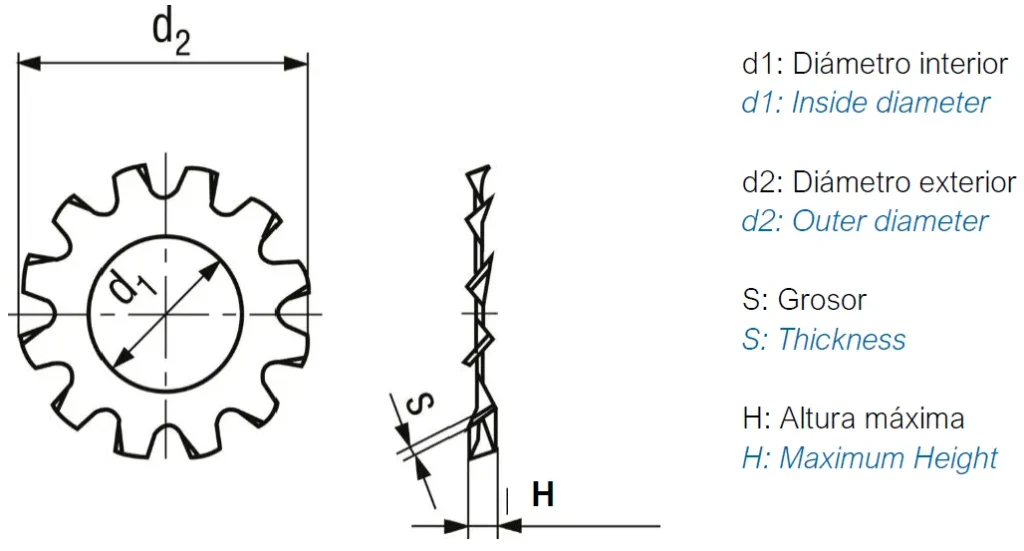

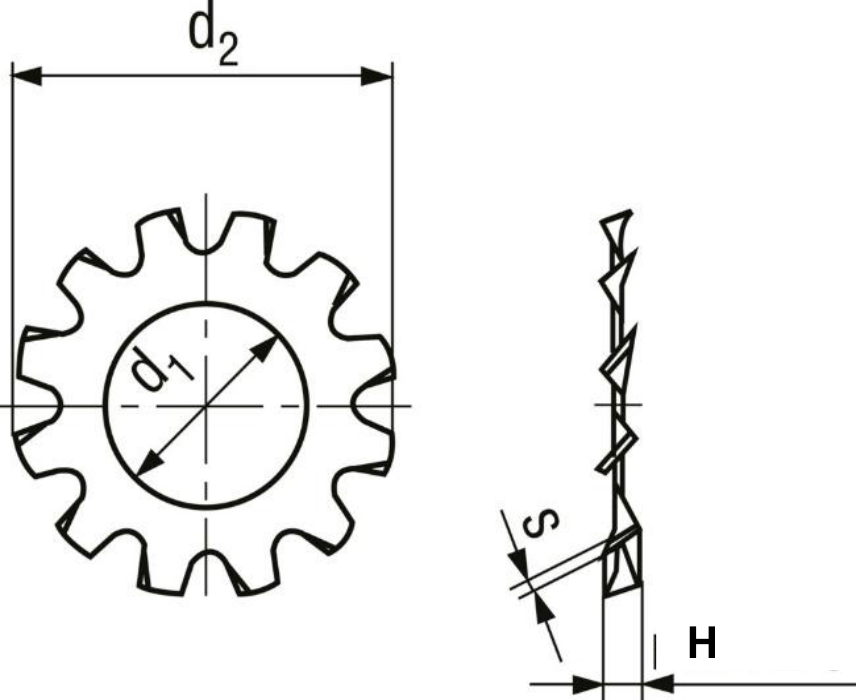

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la arandela dentada de dientes exteriores DIN 6797A, cuyos dientes muerden las superficies en contacto al apretar. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, tales como la métrica del tornillo o de la tuerca a la que acompaña, el diámetro interior (d1), el diámetro exterior medido sobre las puntas de los dientes (d2), el grosor del material (S) y la altura máxima de la arandela en estado libre (H). El cumplimiento de estas medidas asegura el efecto de anclaje y de aumento de la fricción entre las piezas, que es lo que evita el aflojamiento de la unión por vibraciones.
