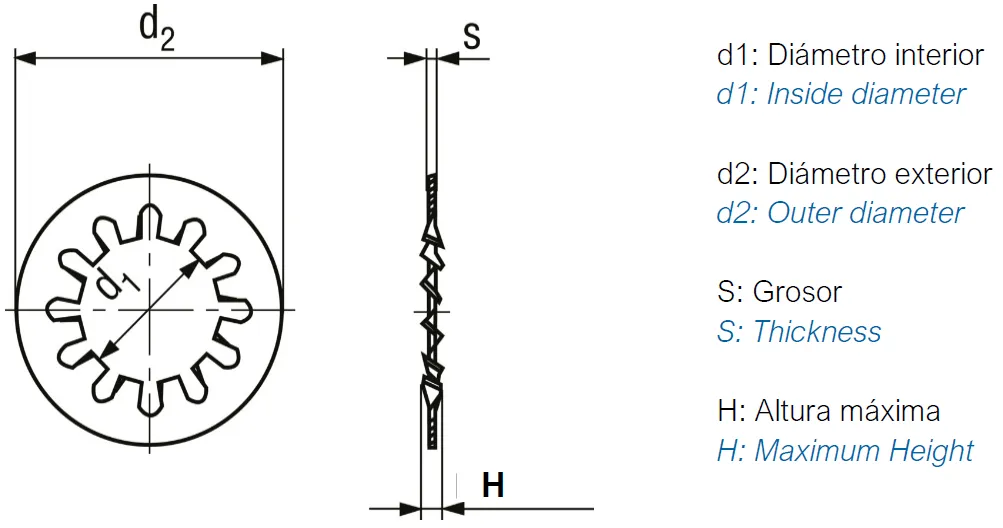

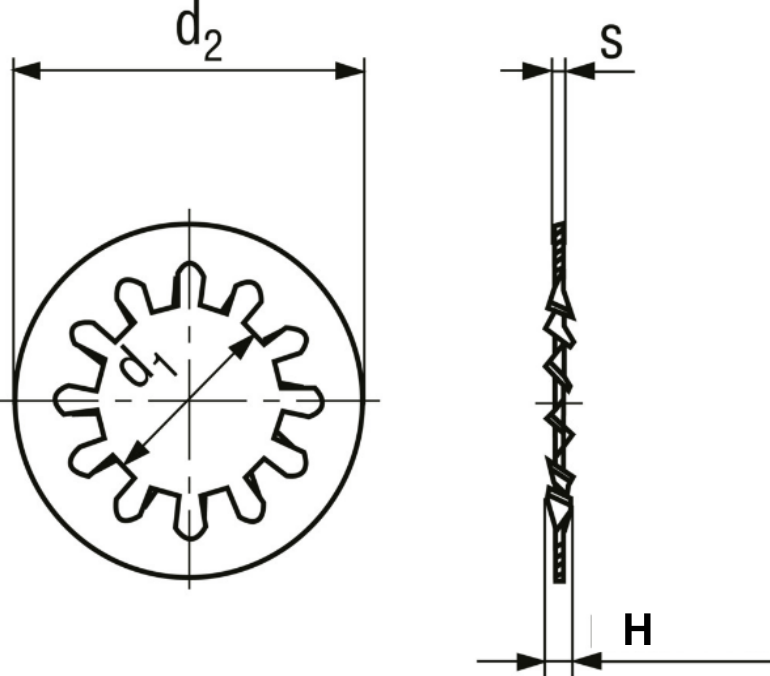

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la arandela dentada de dientes interiores DIN 6797J, indicada cuando los dientes deben quedar ocultos bajo la cabeza del tornillo. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, tales como la métrica del tornillo o de la tuerca a la que acompaña, el diámetro interior medido sobre las puntas de los dientes (d1), el diámetro exterior (d2), el grosor del material (S) y la altura máxima de la arandela en estado libre (H). El cumplimiento de estas medidas asegura un anclaje firme sobre la superficie de apoyo y una distribución uniforme de la presión, evitando el aflojamiento por vibraciones.
