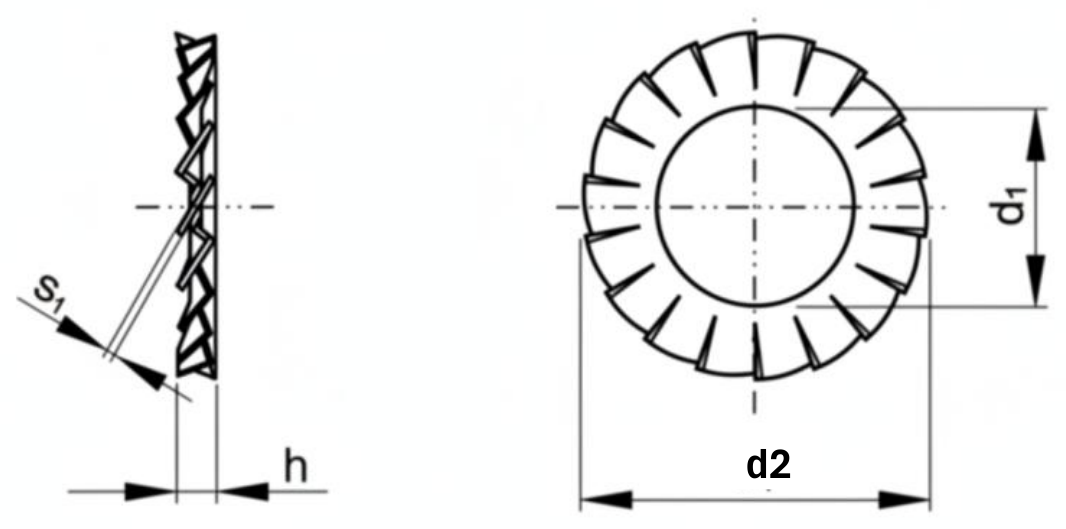

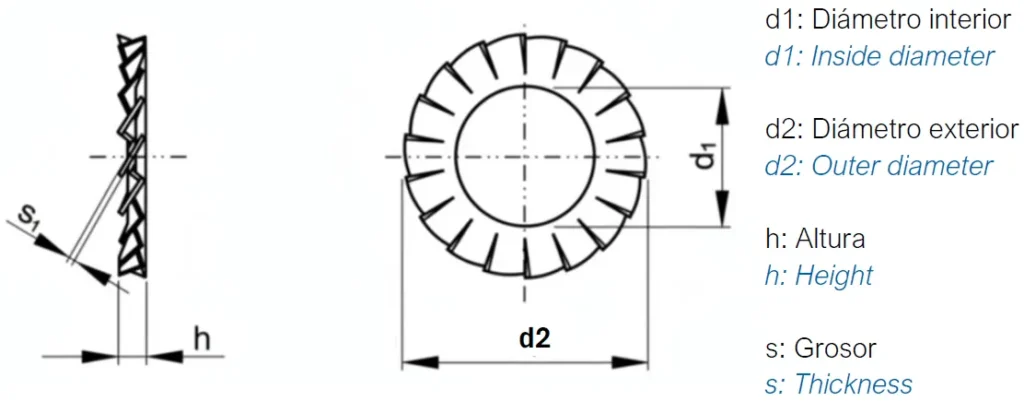

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la arandela dentada en abanico de dientes exteriores DIN 6798A, con los dientes inclinados para morder ambas superficies. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, tales como la métrica del tornillo o de la tuerca a la que acompaña, el diámetro interior (d1), el diámetro exterior medido sobre las puntas de los dientes (d2), el grosor del material (s) y la altura de la arandela en estado libre (h). El cumplimiento de estas medidas asegura el efecto de retención y el aumento de fricción entre las piezas unidas, manteniendo la unión firme frente a vibraciones y cargas alternas.
