Arandela DIN 7603A

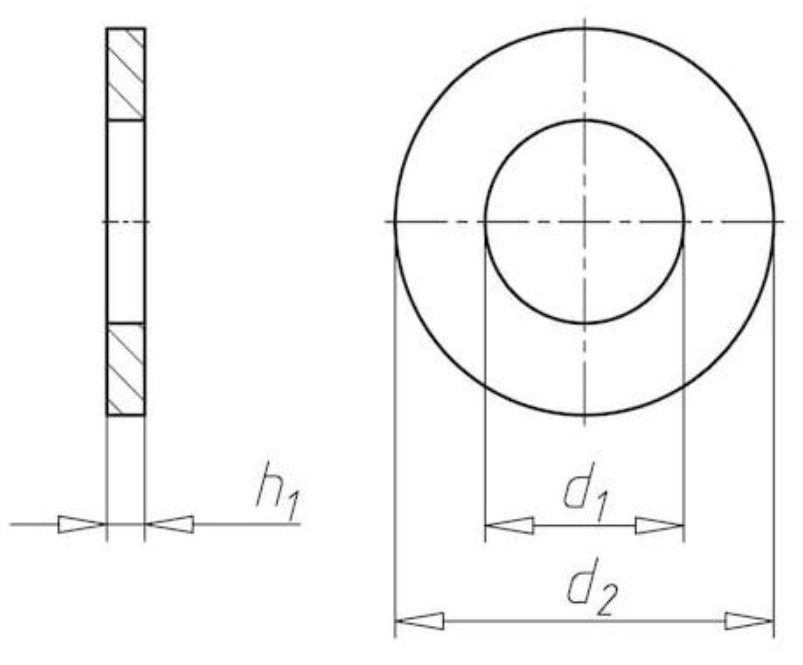

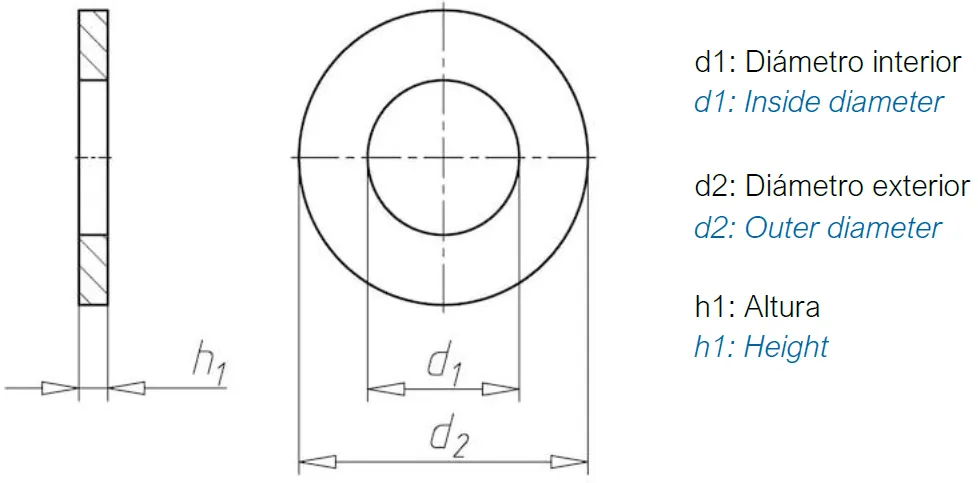

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la arandela plana de estanqueidad DIN 7603 forma A, empleada en uniones roscadas de sistemas hidráulicos y neumáticos. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, tales como el diámetro interior (d1), que debe corresponder al diámetro del tapón o del racor, el diámetro exterior (d2), que determina la superficie de apoyo disponible sobre la pieza, y la altura o espesor de la arandela (h1), de la que depende la deformación plástica que produce el sellado. El cumplimiento de estas medidas asegura que la arandela se aplaste de forma uniforme al apretar, adaptándose a las irregularidades de las dos caras en contacto y garantizando un cierre fiable frente a fluidos y presiones.
