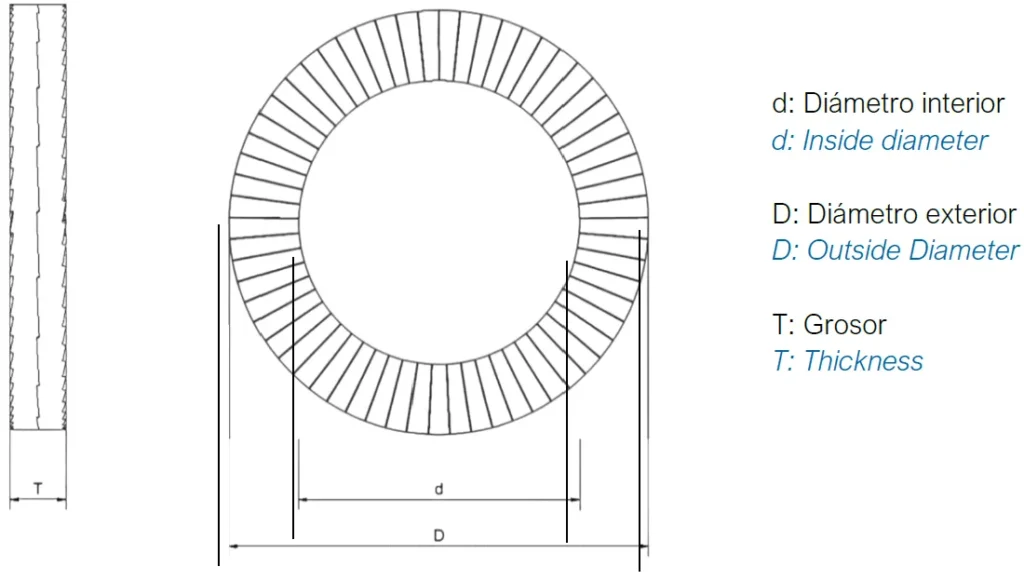

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la arandela de seguridad de efecto cuña NL, que se suministra en pares con las caras dentadas enfrentadas. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, tales como el diámetro interior (d), el diámetro exterior (D) y el grosor del par montado (T). El cumplimiento de estas medidas asegura que los dientes exteriores muerdan las superficies de apoyo y que las levas interiores trabajen como cuña durante el aflojamiento, manteniendo la integridad de la unión atornillada incluso bajo vibraciones intensas o cargas dinámicas.
