Junta de piston JP3

Descripción

La JP3 es una junta de pistón compacta de doble efecto formada por tres piezas: Un anillo de estanqueidad de elastómero NBR reforzado con tejido y dos anillos de guía y apoyo en POM situados a ambos lados. El refuerzo textil aporta una elevada resistencia al desgaste y a la extrusión, por lo que la JP3 mantiene la estanqueidad estática y dinámica incluso con lubricación escasa o superficies con acabado basto.

Montaje

El montaje se realiza en un alojamiento cerrado de pistón de una sola pieza. Achaflane los cantos del alojamiento y limpie el alojamiento antes de montar. Utilice útiles de material blando y sin aristas vivas, y no arrastre la junta sobre cantos vivos ni sobre roscas. Lubrique la junta con el aceite del sistema antes del montaje.

VENTAJAS

MATERIALES

Disponible en NBR y POM. El anillo de estanqueidad se fabrica en NBR reforzado con tejido, que aumenta la resistencia mecánica y la capacidad de soportar la presión sin extruirse, y los anillos de guía y apoyo en POM, un termoplástico de alta resistencia y bajo coeficiente de rozamiento. Esta combinación resiste los aceites minerales, las grasas y los fluidos ignífugos HFA, HFB y HFC, y mantiene la estabilidad dimensional del conjunto frente a la presión y a las cargas laterales.

DATOS TÉCNICOS

NO	Ød	ØD	B	C	r1	Ød1	Øds	S	r2	Ød2	A
JP-251713.5 JP3	17	25	13.5	4	0.4	24.4	21	3.2	0.2	14	2.1
JP-302113.5 JP3	21	30	13.5	4	0.4	29.4	27	2.1	0.2	21	2.2
JP-302213.5 JP3	22	30	13.5	4	0.4	29.4	26	3.2	0.2	19	2.1
JP-322415.5 JP3	24	32	15.5	4	0.4	31.4	28	3.2	0.2	21	3.1
JP-352715.5 JP3	27	35	15.5	4	0.4	34.4	31	3.2	0.2	24	3.1
JP-403215.5 JP3	32	40	15.5	4	0.4	39.4	36	3.2	0.2	29	3.1
JP-403215.5/1 JP3	32	40	15.5	4	0.4	39.4	36	3.1	0.2	-	-
JP-453715.5 JP3	37	45	15.5	4	0.4	44.4	41	3.2	0.2	34	3.1
JP-503820.5 JP3	38	50	20.5	4	0.4	49.4	46	4.2	0.2	-	-
JP-554320.5 JP3	43	55	20.5	4	0.4	54.4	51	4.2	0.2	-	-
JP-604820.5 JP3	48	60	20.5	4	0.4	59.4	56	4.2	0.2	-	-
JP-635120.5 JP3	51	63	20.5	4	0.4	62.4	59	4.2	0.2	-	-
JP-655320.5 JP3	53	65	20.5	4	0.4	64.4	61	4.2	0.2	-	-
JP-705820.5 JP3	58	70	20.5	4	0.4	69.4	66	4.2	0.2	-	-
JP-756320.5 JP3	63	75	20.5	4	0.4	74.4	71	4.2	0.2	-	-
JP-806520 JP3	65	80	20	5	0.4	79.4	76	5	0.2	-	-
JP-806622.5 JP3	66	80	22.5	4.5	0.4	79.4	76	5.2	0.2	-	-
JP-857122.5 JP3	71	85	22.5	4.5	0.4	84.4	81	5.2	0.2	-	-
JP-907622.5 JP3	76	90	22.5	4.5	0.4	89.4	86	5.2	0.2	-	-
JP-1008622.5 JP3	86	100	22.5	4.5	0.4	99.4	96	5.2	0.2	-	-
JP-1109622.5 JP3	96	110	22.5	4.5	0.4	109.4	106	5.2	0.2	-	-
JP-11510122.5 JP3	101	115	22.5	4.5	0.4	114.4	111	5.2	0.2	-	-
JP-12010622.5 JP3	106	120	22.5	4.5	0.4	119.4	116	5.2	0.2	-	-
JP-12510326.5 JP3	103	125	26.5	6	0.4	124.4	121	7.2	0.2	-	-
JP-12510826.5 JP3	108	125	26.5	5	0.4	124.4	121	7.2	0.2	-	-
JP-14012326.5 JP3	123	140	26.5	5	0.4	139.4	136	7.2	0.2	-	-
JP-15013326.5 JP3	133	150	26.5	5	0.4	149.4	146	7.2	0.2	-	-
JP-16014025 JP3	140	160	25	6	0.4	159.4	156	6.3	0.2	-	-
JP-16014326.5 JP3	143	160	26.5	5	0.4	159.4	156	7.2	0.2	-	-
JP-18016326.5 JP3	163	180	26.5	5	0.4	179.4	176	7.2	0.2	-	-
JP-20018031.5 JP3	180	200	31.5	6	0.4	199.4	196	9.2	0.2	-	-
JP-22020031.5 JP3	200	220	31.5	6	0.4	219.4	216	9.2	0.2	-	-
JP-25022531.5 JP3	225	250	31.5	6	0.4	249.4	246	6.6	0.2	-	-
JP-25023031.5 JP3	230	250	31.5	6	0.4	249.4	246	9.2	0.2	-	-

Plano técnico y parámetros de montaje de la junta de pistón JP3

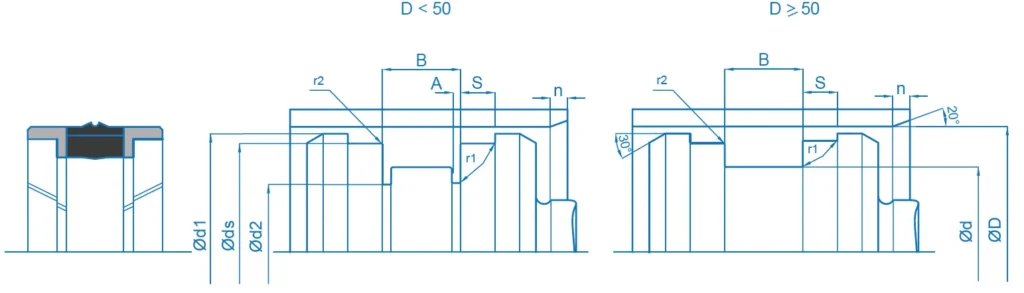

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la junta de pistón JP3, un conjunto compacto de doble efecto formado por tres piezas y alojado en una ranura cerrada de pistón de una sola pieza. En él encontrará las dimensiones críticas vinculadas a las tablas de especificaciones, tales como el diámetro interior (Ød), el diámetro exterior (ØD), el ancho de la ranura de alojamiento (B) y su profundidad (C), junto con los diámetros y los anchos del anillo de estanqueidad y de los anillos de guía y apoyo (Ød1, Øds, S, Ød2 y A) y los radios de acuerdo del fondo de ranura (r1 y r2). El cumplimiento de estas medidas asegura un posicionamiento preciso, un montaje sin deformación del perfil y un óptimo comportamiento de estanqueidad estática y dinámica en aplicaciones de doble efecto de hasta 40 MPa.

Vista tridimensional y componentes de la junta de pistón JP3

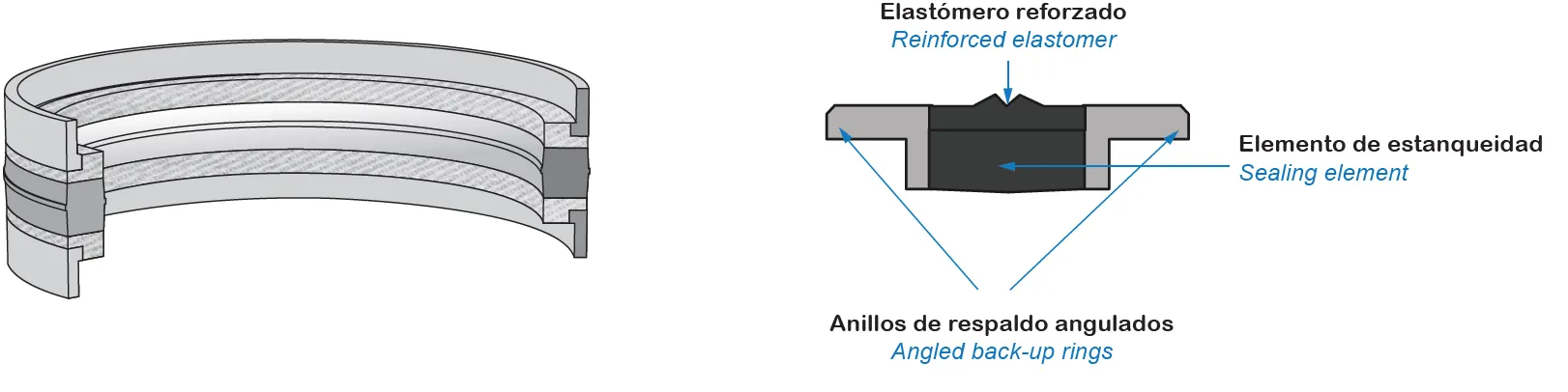

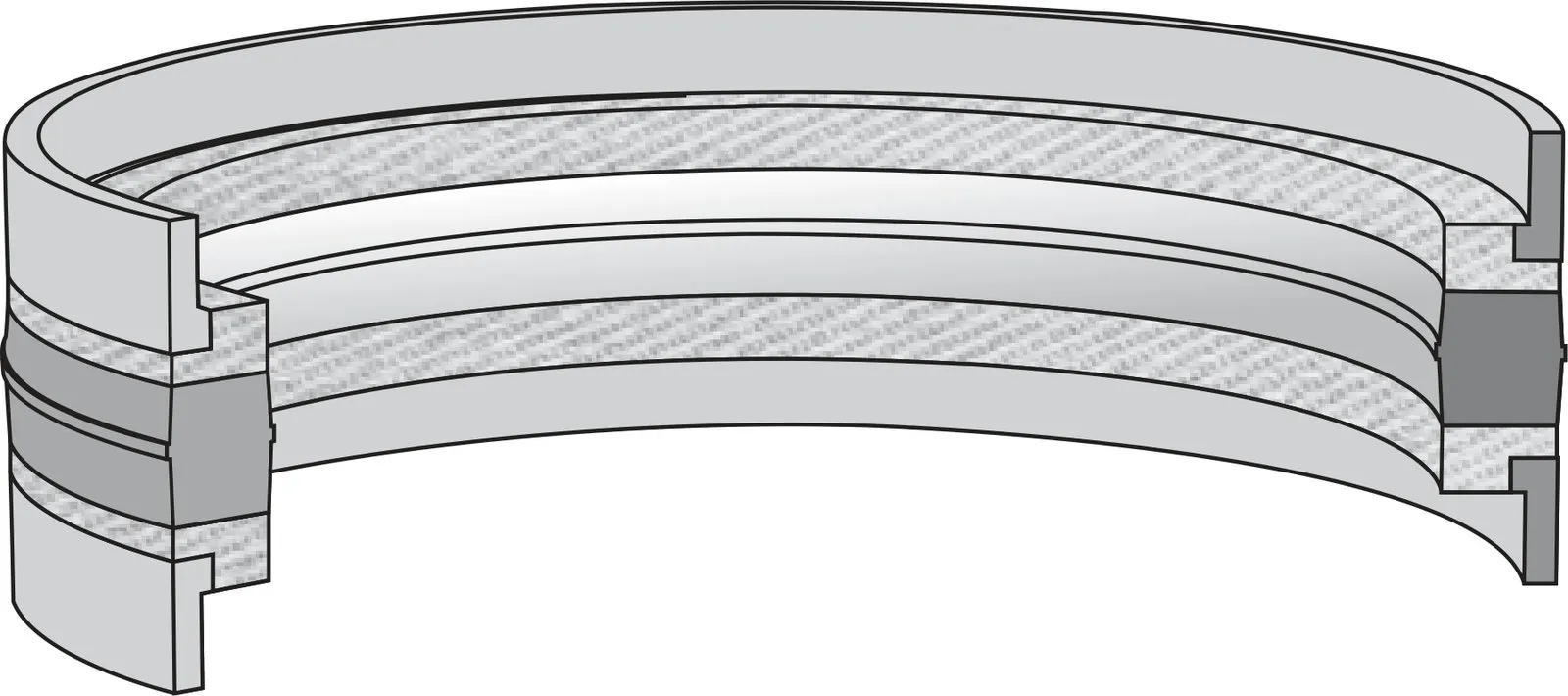

Esta ilustración en 3D le detalla la estructura fundamental de la junta de pistón JP3. Podrá observar claramente sus tres componentes: el elemento de estanqueidad central, fabricado en elastómero NBR reforzado con tejido, y los dos anillos de respaldo angulados en POM situados a ambos lados. El refuerzo textil aporta una elevada resistencia al desgaste y a la extrusión, mientras que los anillos de POM guían el pistón, impiden la extrusión del elastómero y permiten un montaje sencillo en pistón de una sola pieza, manteniendo la estanqueidad estática y dinámica incluso con lubricación escasa o superficies con acabado basto.
