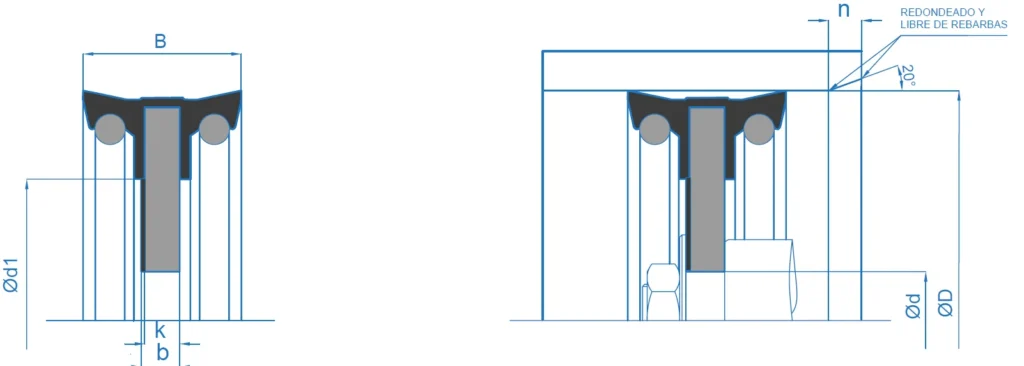

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la junta de pistón JP3, un conjunto compacto de doble efecto formado por tres piezas y alojado en una ranura cerrada de pistón de una sola pieza. En él encontrará las dimensiones críticas vinculadas a las tablas de especificaciones, tales como el diámetro interior (Ød), el diámetro exterior (ØD), el ancho de la ranura de alojamiento (B) y su profundidad (C), junto con los diámetros y los anchos del anillo de estanqueidad y de los anillos de guía y apoyo (Ød1, Øds, S, Ød2 y A) y los radios de acuerdo del fondo de ranura (r1 y r2). El cumplimiento de estas medidas asegura un posicionamiento preciso, un montaje sin deformación del perfil y un óptimo comportamiento de estanqueidad estática y dinámica en aplicaciones de doble efecto de hasta 40 MPa.
