Junta de vástago HBI

Descripción

La junta HBI es un sello de estanqueidad para vástago de simple efecto, diseñado para evitar fugas de fluido hidráulico hacia el exterior en cilindros hidráulicos. Su diseño combina un anillo principal de sellado con una junta tórica (O-Ring) que actúa como elemento de precarga, garantizando un contacto permanente con la superficie del vástago y el alojamiento incluso a bajas presiones.

Montaje

Lubricar la junta y las superficies de montaje. Evitar rebabas y cantos vivos. Montar sin torsiones ni pellizcos. Comprobar el correcto asentamiento antes de la puesta en servicio.

VENTAJAS

Excelente estanqueidad estática y dinámica.
La junta tórica garantiza una fuerza de contacto constante incluso a bajas presiones.
Baja fricción y reducida fuerza de arranque.
Elevada resistencia al desgaste y a la abrasión
Buena capacidad de compensación de pequeñas desviaciones y tolerancias de montaje.
Adecuada para movimientos alternativos del vástago.
Reduce el riesgo de fugas externas y mejora la vida útil del sistema.
Permite velocidades de trabajo elevadas según el material empleado.
Compatible con aceites hidráulicos minerales y otros fluidos mediante la selección adecuada del material.
Diseño compacto que requiere poco espacio de montaje.

MATERIALES

Cuerpo en poliuretano (PU) tipo CO de 92 a 95 Shore A, con alta resistencia al desgaste y a la abrasión, y O-Ring de precarga en NBR 70 Shore A. Buen comportamiento con aceites minerales y grasas. Para fluidos de base agua o ignífugos (HFA, HFB, HFC), confirmar el material.

DATOS TÉCNICOS

NO.	d	D	E	R	C
U-815.53-HBI	8	15.5	3	0.5	3
U-1219.53.2-HBI	12	19.5	3.2	0.5	3
U-1421.53.2-HBI	14	21.5	3.2	0.5	3
U-1623.53.2-HBI	16	23.5	3.2	0.5	3
U-1825.53.2-HBI	18	25.5	3.2	0.5	3
U-2027.53.2-HBI	20	27.5	3.2	0.5	3
U-20314.2-HBI	20	31	4.2	0.5	4
U-2229.53.2-HBI	22	29.5	3.2	0.5	3
U-22334.2-HBI	22	33	4.2	0.5	4
U-2532.53.2-HBI	25	32.5	3.2	0.5	3
U-25364.2-HBI	25	36	4.2	0.5	4
U-26.5343.2-HBI	26.5	34	3.2	0.5	3
U-28394.2-HBI	28	39	4.2	0.5	4
U-32434.2-HBI	32	43	4.2	0.5	4
U-36474.2-HBI	36	47	4.2	0.5	4
U-40514.2-HBI	40	51	4.2	0.5	4
U-4055.56.3-HBI	40	55.5	6.3	0.9	5
U-45564.2-HBI	45	56	4.2	0.5	4
U-4560.56.3-HBI	45	60.5	6.3	0.9	5
U-50614.2-HBI	50	61	4.2	0.5	4
U-5065.56.3-HBI	50	65.5	6.3	0.9	5
U-55664.2-HBI	55	66	4.2	0.5	4
U-5570.56.3-HBI	55	70.5	6.3	0.5	4
U-56674.2-HBI	56	67	4.2	0.5	4
U-5671.56.3-HBI	56	71.5	6.3	0.9	5
U-63744.2-HBI	63	74	4.2	0.5	4
U-6378.56.3-HBI	63	78.5	6.3	0.9	5
U-6580.56.3-HBI	65	80.5	6.3	0.9	5
U-7085.56.3-HBI	70	85.5	6.3	0.9	5
U-75864.2-HBI	75	86	4.2	0.5	4
U-7590.56.3-HBI	75	90.5	6.3	0.9	5
U-8095.56.3-HBI	80	95.5	6.3	0.9	5
U-90105.56.3-HBI	90	105.5	6.3	0.9	5
U-95110.56.3-HBI	95	110.5	6.3	0.9	5
U-100115.56.3-HBI	100	115.5	6.3	0.9	5
U-105120.56.3-HBI	105	120.5	6.3	0.9	5
U-110125.56.3-HBI	110	125.5	6.3	0.9	5
U-115130.56.3-HBI	115	130.5	6.3	0.9	5
U-120135.56.3-HBI	120	135.5	6.3	0.9	5
U-130145.56.3-HBI	130	145.5	6.3	0.9	5
U-135150.56.3-HBI	135	150.5	6.3	0.9	5
U-140155.56.3-HBI	140	155.5	6.3	0.9	5
U-145160.56.3-HBI	145	160.5	6.3	0.9	5
U-150165.56.3-HBI	150	165.5	6.3	0.9	5
U-160175.56.3-HBI	160	175.5	6.3	0.9	5
U-1601818.1-HBI	160	181	8.1	0.9	7
U-180195.56.3-HBI	180	195.5	6.3	0.9	5
U-190205.56.3-HBI	190	205.5	6.3	0.9	5
U-200215.56.3-HBI	200	215.5	6.3	0.9	5
U-2002218.1-HBI	200	221	8.1	0.9	7

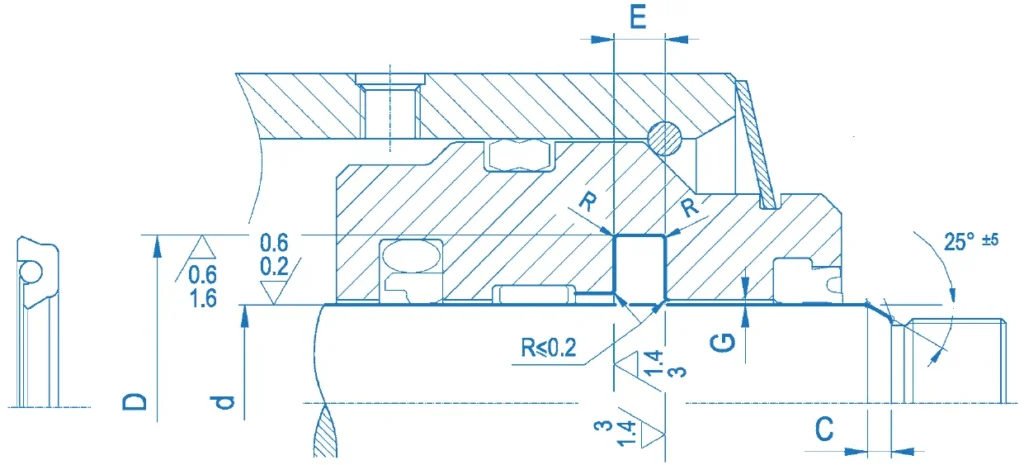

Plano técnico y parámetros de montaje de la junta de vástago HBI

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago HBI. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el diámetro exterior del alojamiento (D), el diámetro del vástago (d), el ancho de la ranura (G) y la holgura de extrusión (E). Asimismo, se detallan los radios máximos de los cantos (R ≤ 0.2), la longitud del chaflán de entrada (C) y su ángulo de 25° ±5, junto a las rugosidades superficiales recomendadas para las superficies de contacto y de alojamiento. Estos valores aseguran el alojamiento conjunto del anillo de poliuretano y de la junta tórica de precarga, evitan pellizcos o daños durante la instalación y garantizan un contacto permanente contra el vástago.

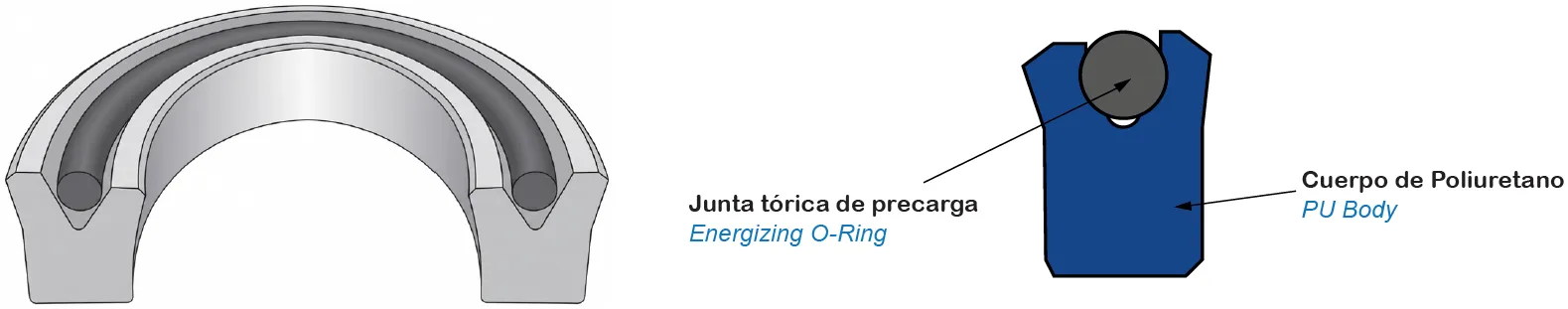

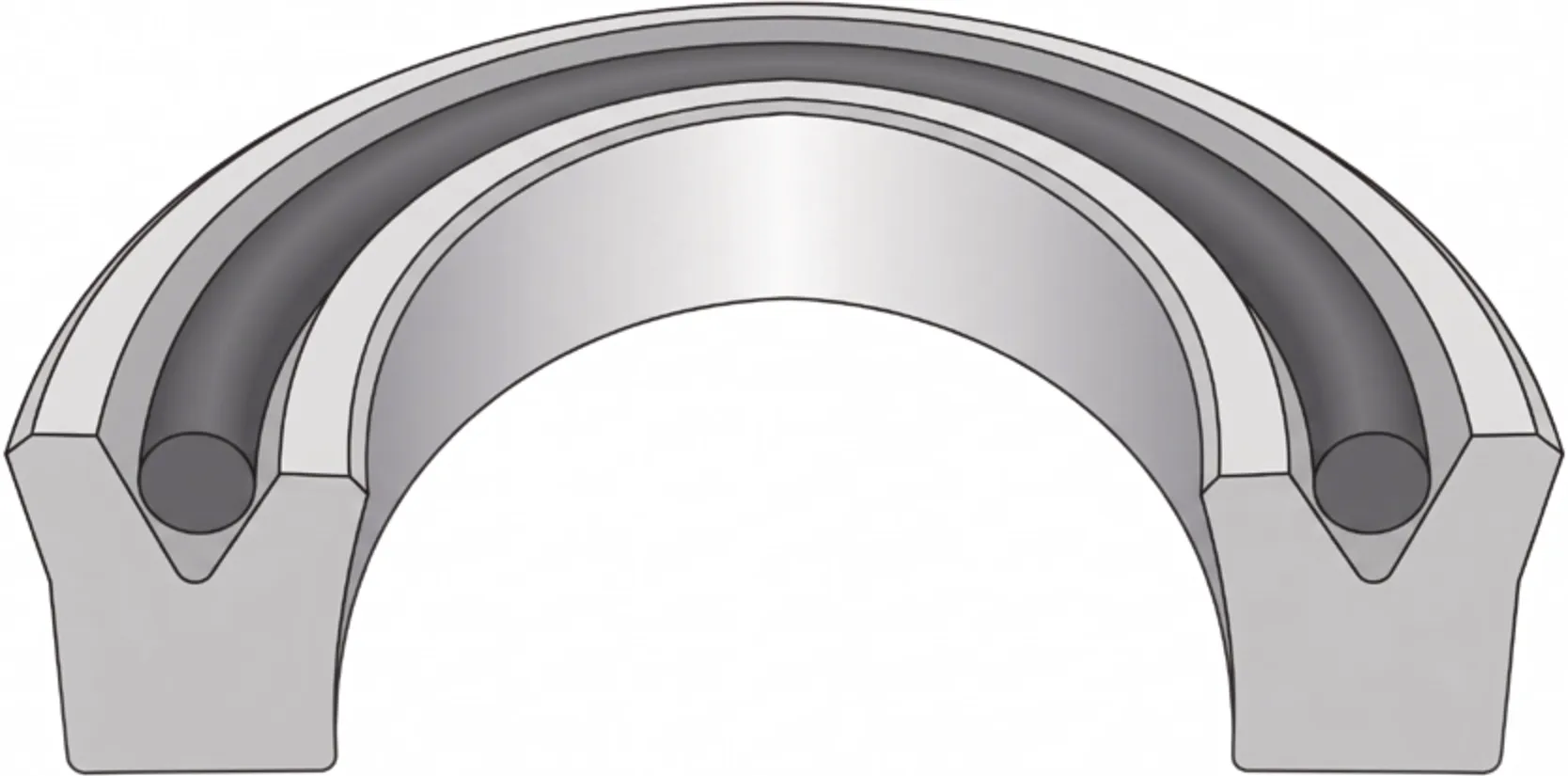

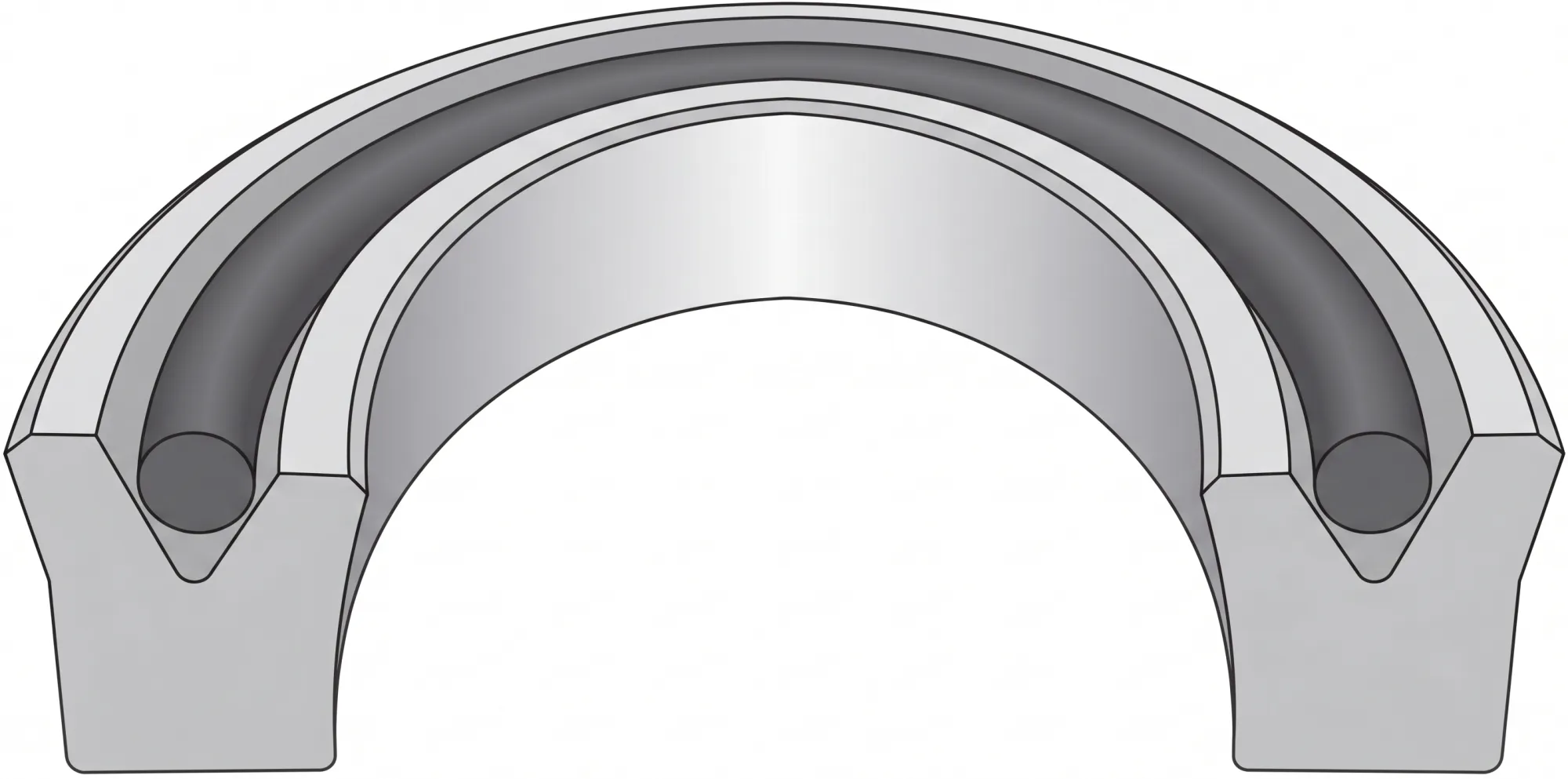

Vista tridimensional y componentes de la junta de vástago HBI

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago de simple efecto HBI para aplicaciones hidráulicas. En el esquema se observan claramente sus dos elementos: el cuerpo de poliuretano, que actúa como anillo principal de sellado, y la junta tórica de precarga en NBR, que trabaja como elemento energizante. Esta configuración garantiza una fuerza de contacto constante contra la superficie del vástago y el alojamiento incluso a bajas presiones, reduce la fuerza de arranque y compensa las pequeñas desviaciones y tolerancias de montaje.
